作品包括：

Word设计说明书1份

开题报告一份

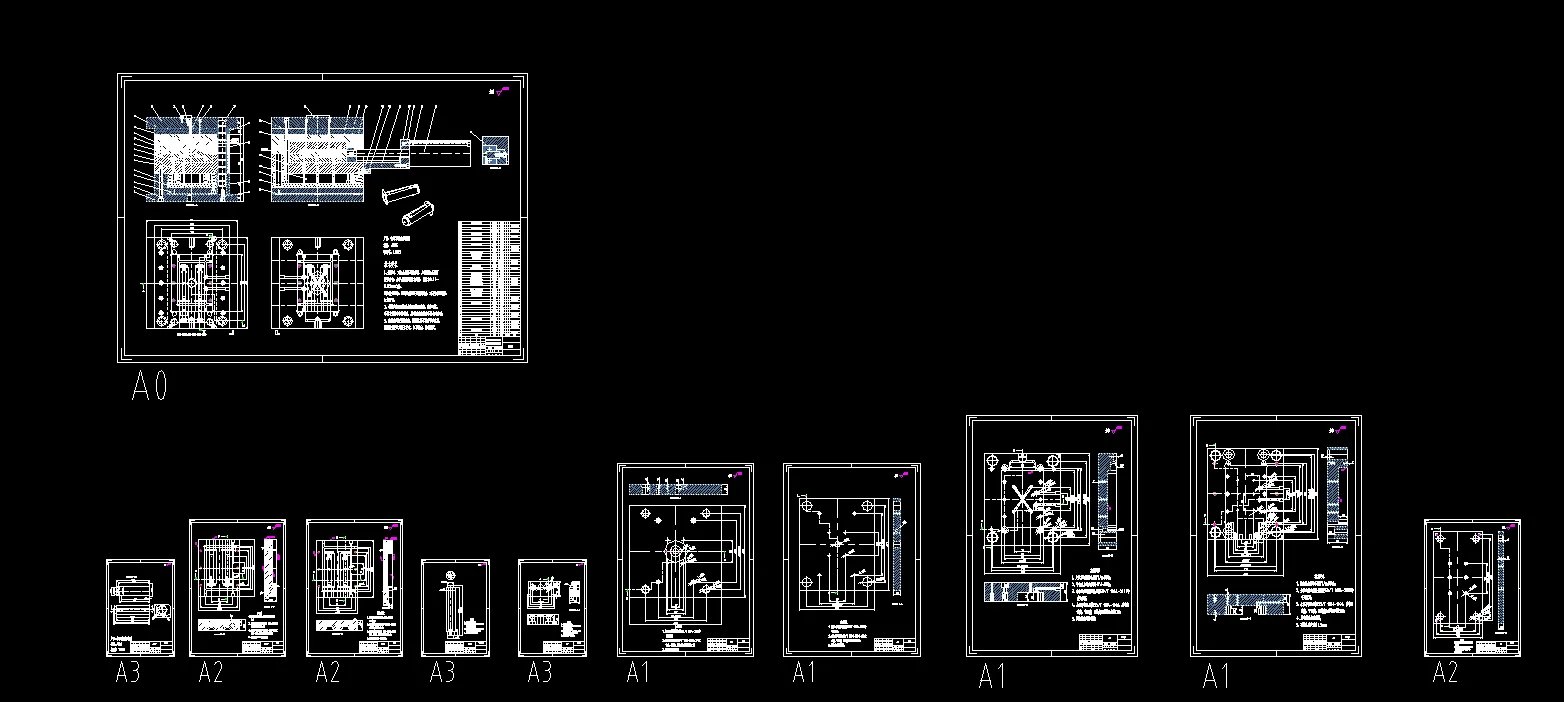

CAD版本图纸，共10张

UG三维图一份

摘要

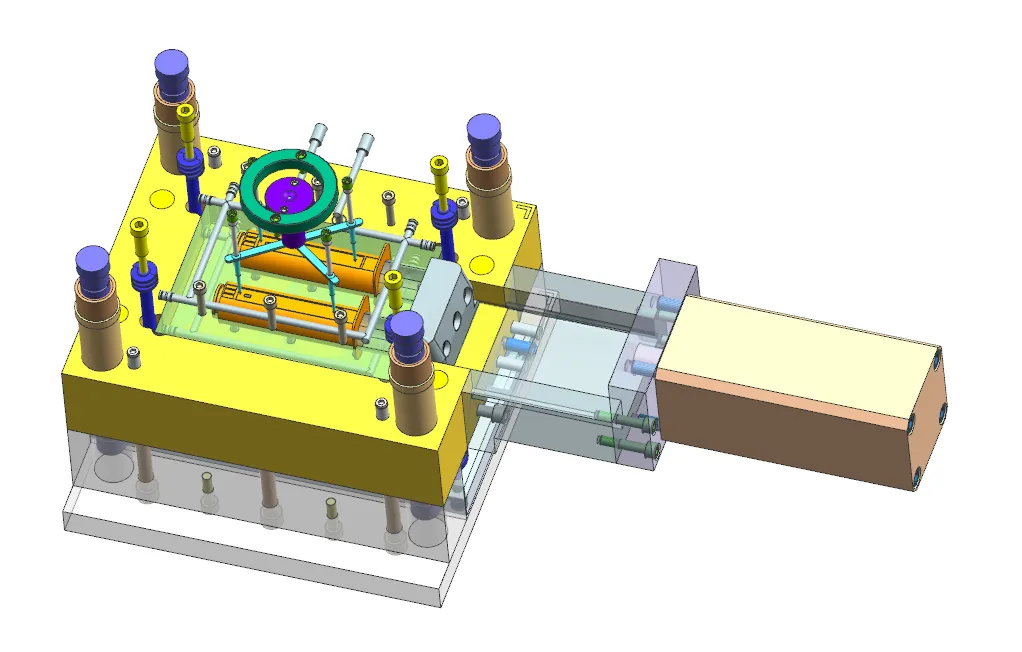

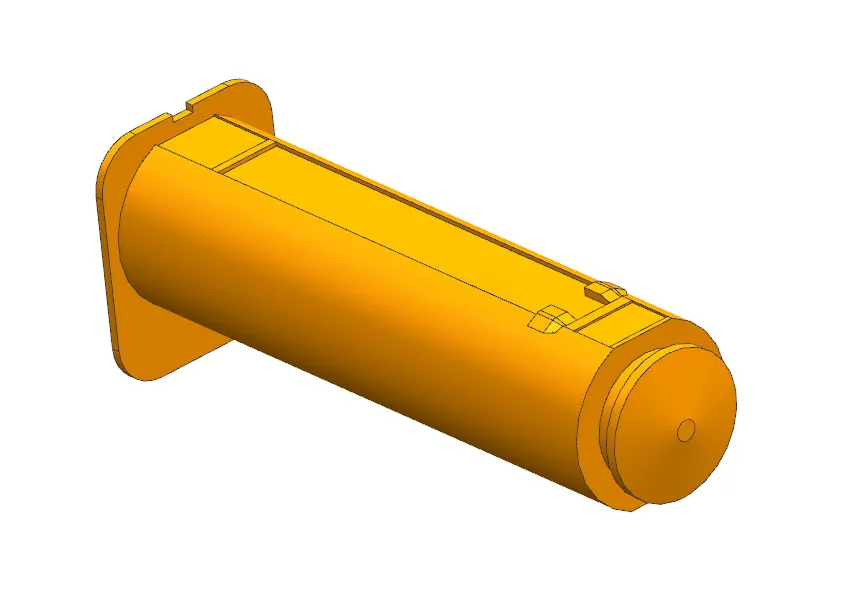

本设计为打印机粉盒柱塞壳注塑模具设计，塑件采用ABS材料，单件质量38.85g，平均壁厚1.49mm，精度MT4级，采用**一模两腔**布局，分型面设置在塑件底面最大轮廓位置。 浇注系统设计锥形主流道、梯形分流道、点浇口，配置圆锥式冷料穴，依靠分型面实现排气；型腔、型芯采用镶嵌式结构，依据ABS收缩率完成成型尺寸计算并做强度校核。冷却系统采用直径8mm环绕式水冷回路，完成冷却相关参数计算。脱模机构选用多根φ8推杆均匀顶出并进行强度校核，采用弹簧复位杆实现复位；塑件长筒侧向结构采用**液压油缸抽芯机构**，抽芯行程190mm。选用FCI3340点浇口标准模架与XSZY500/350注塑机，完成注射量、锁模力、注射压力、安装尺寸、开模行程的全部校核。借助UG完成三维建模，CAD绘制二维装配及零件图纸。整套模具结构合理，可实现柱塞壳自动化批量注塑生产。
