作品包括：

Word设计说明书1份

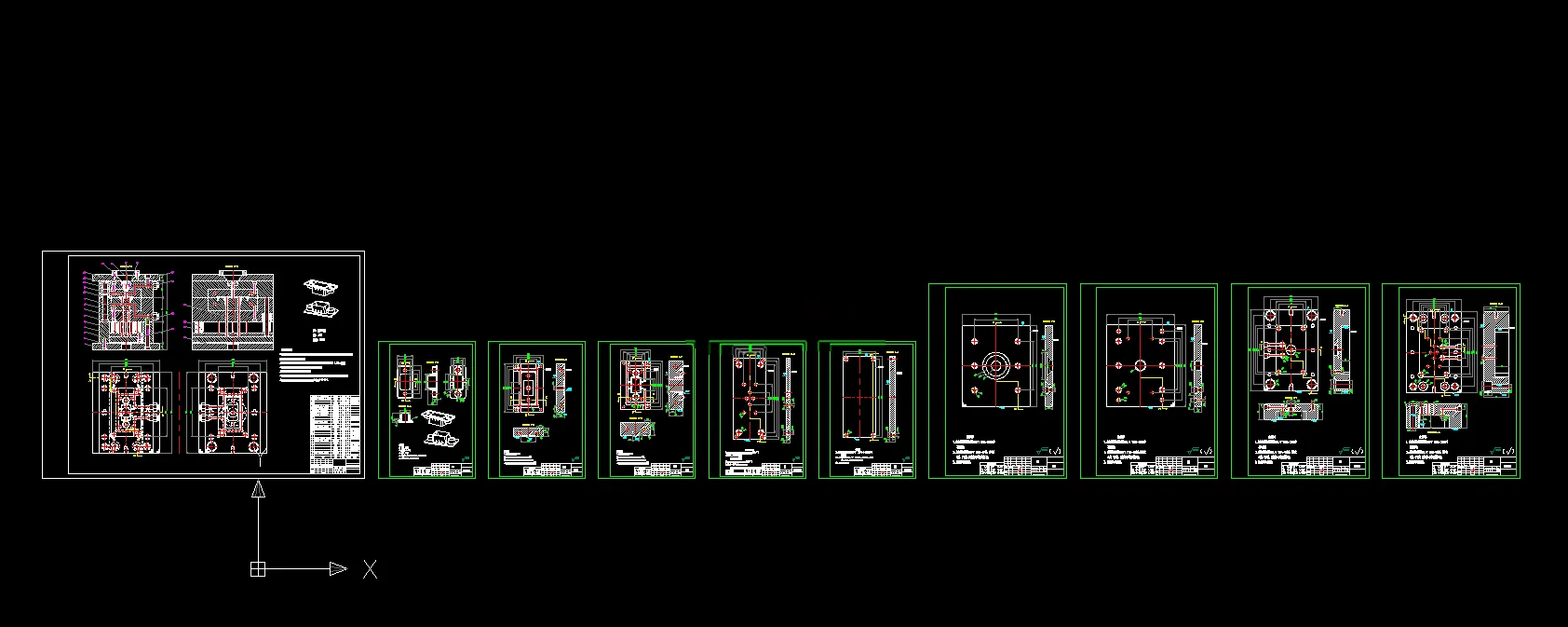

CAD版本图纸，共10张

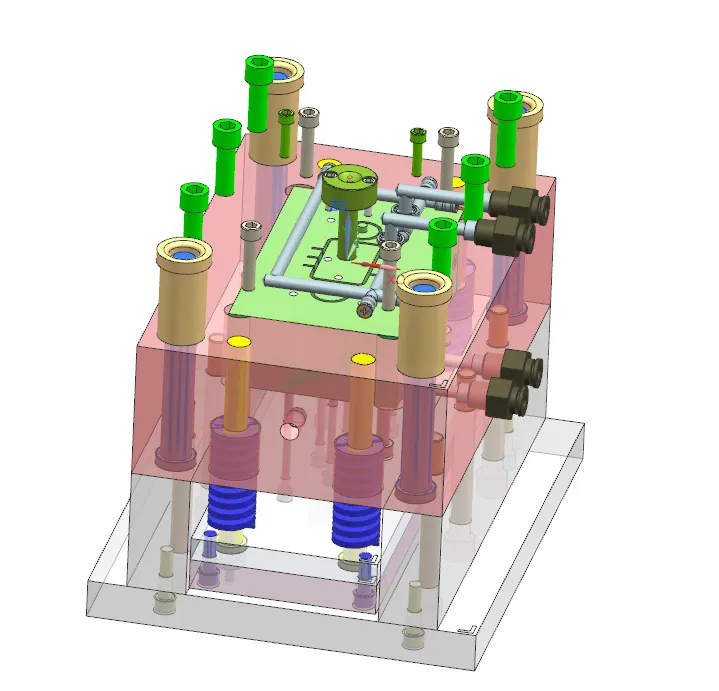

UG三维图一份

摘要

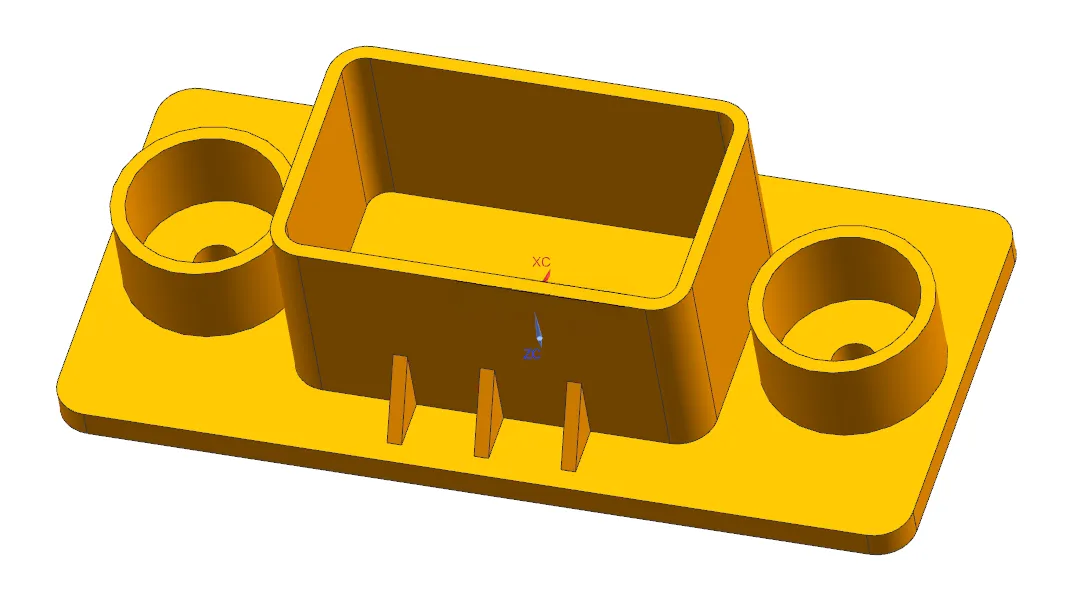

本文完成ABS材质围栏连接件注塑模具设计，借助UG完成塑件三维建模，再用CAD绘制二维图纸。塑件平均壁厚1.97mm，精度设为MT4级，ABS收缩率取0.5%，设置合理脱模斜度、圆角与孔结构。采用**一模一腔**布局，分型面选在塑件最大轮廓位置，选用CI2030A60B90C80细水口标准模架。浇注系统采用直浇口，设置主流道、Z型钩料针冷料穴，依靠分型面间隙排气；成型零件选用718H钢，采用镶嵌式型腔型芯，完成成型尺寸核算；采用推杆推出搭配复位杆弹簧复位机构；设计环绕式冷却水道。初选HTF110XA注塑机，对注射量、锁模力、开模行程、安装尺寸等进行校核，参数符合生产要求。整套模具兼顾加工、拆装维修，可实现围栏连接件批量注塑生产。
