作品包括：

Word设计说明书1份

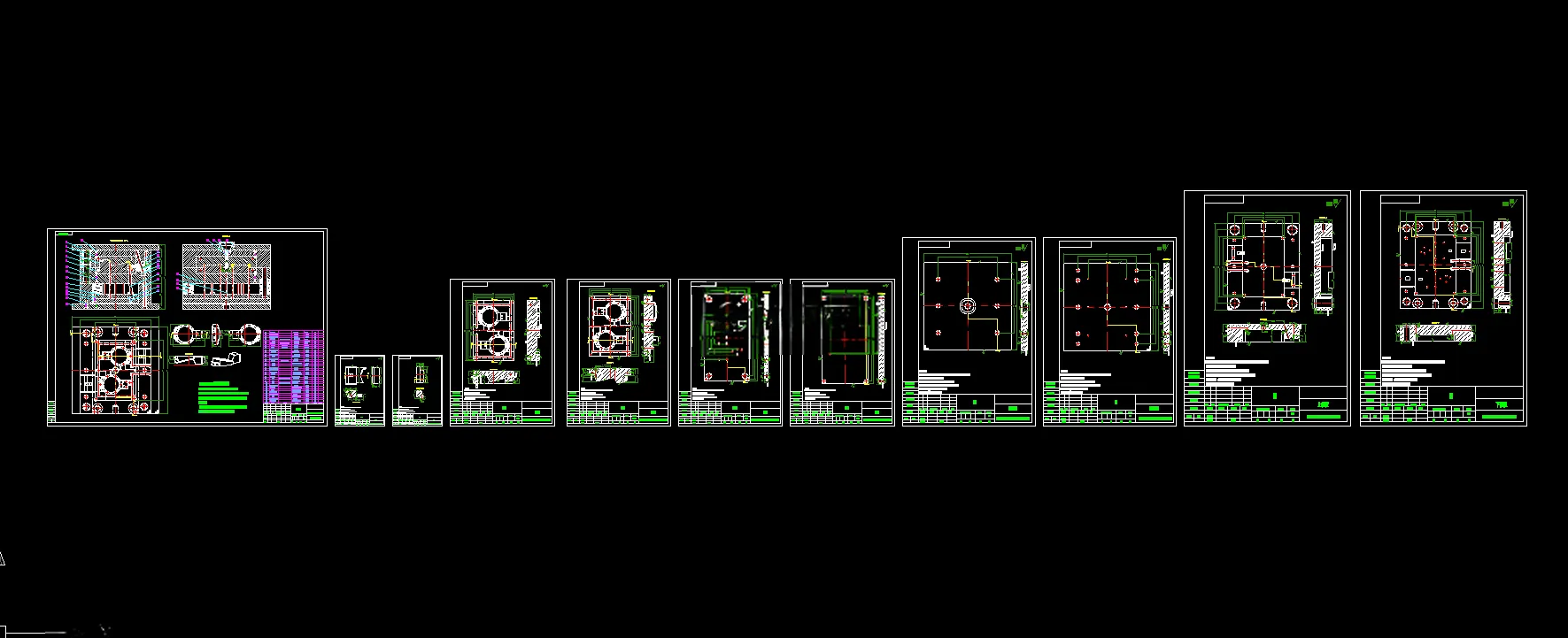

CAD版本图纸，共11张

UG三维图一份

摘要

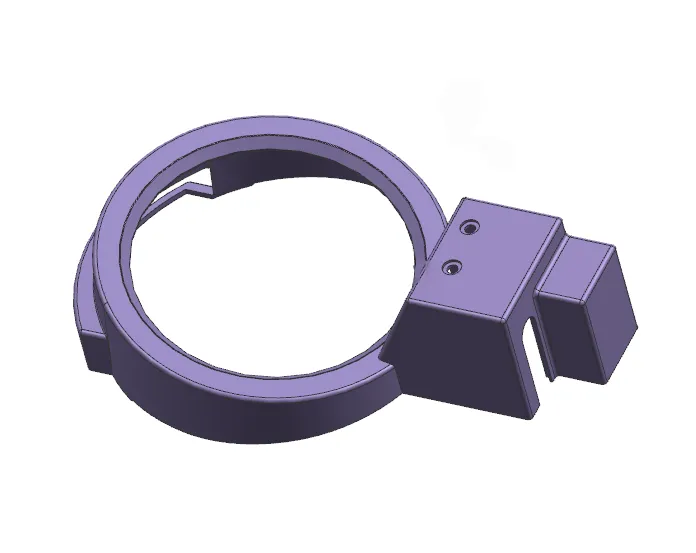

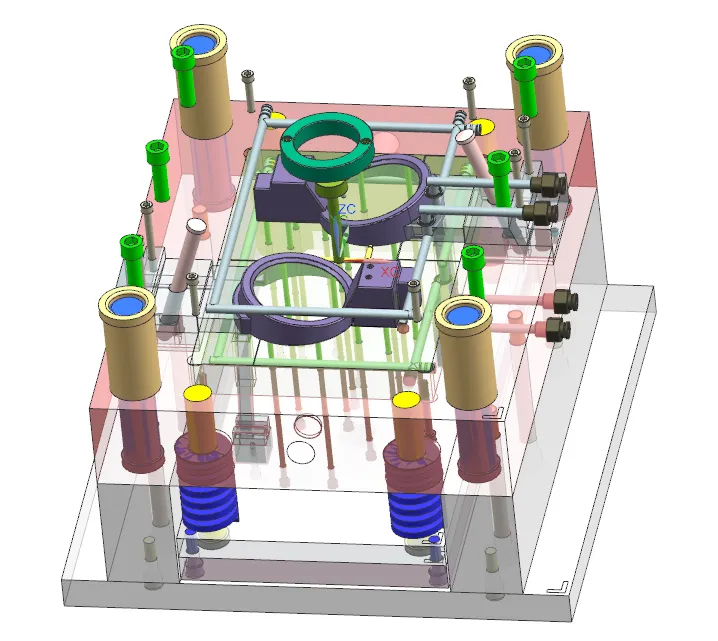

本设计为显微镜转换器罩壳注塑模具设计，塑件材料选用ABS，重点尺寸按MT4精度，外观质量要求较高。采用一模两腔两板式C型标准模架，选取HTF300XA注塑机，并完成注射量、锁模力、开模行程、安装尺寸等参数校核。 分型面设于塑件最大轮廓底面；浇注系统采用侧浇口，搭配锥度主流道、圆形分流道、Z型拉料杆与冷料穴；型腔型芯采用整体嵌入式结构，选用3Cr2Mo钢材，按收缩率0.5%完成成型尺寸计算。脱模采用8根Φ6mm圆形推杆推出；因塑件存在侧向孔，设置18°斜导柱滑块抽芯机构，完成抽芯距、抽芯力、斜导柱直径计算；冷却采用直径10mm直通式水路，依靠分型面、推杆间隙实现排气。利用UG完成建模，绘制模具装配及零件图纸。开模时斜导柱驱动滑块完成侧向抽芯，再由推杆顶出塑件，整套模具可满足该塑件批量成型生产需求。
