作品包括：

Word设计说明书1份

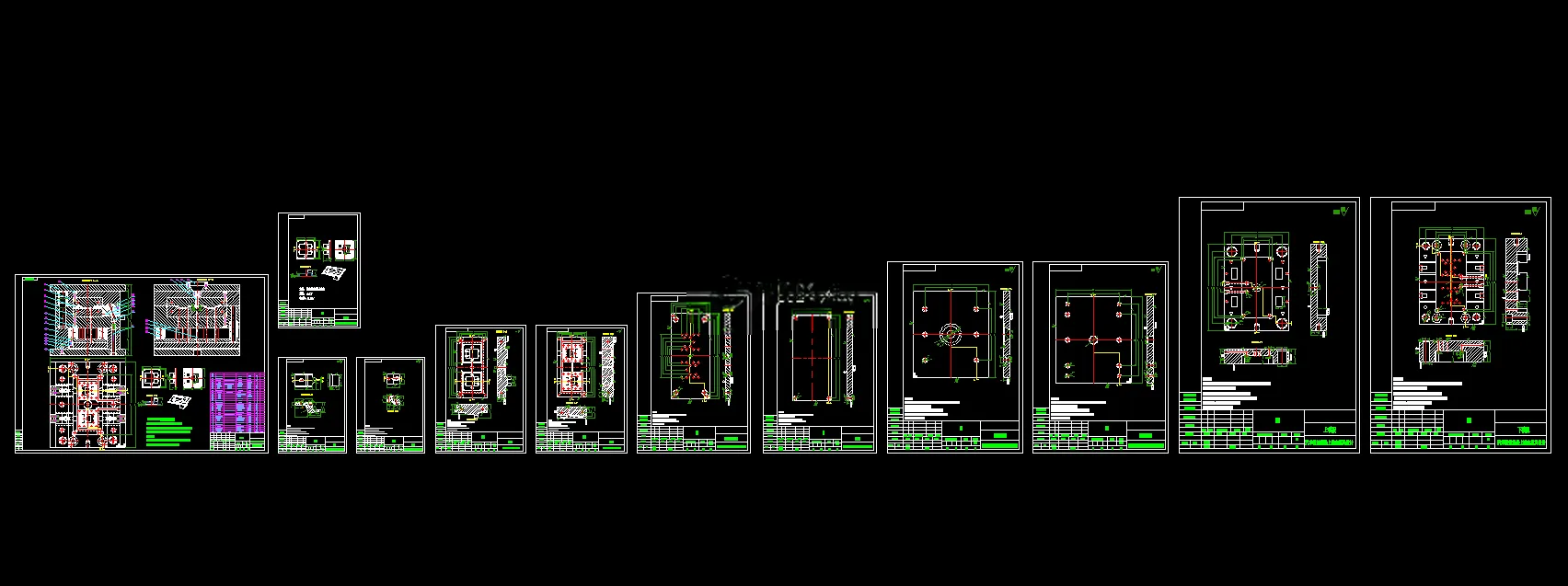

CAD版本图纸，共12张

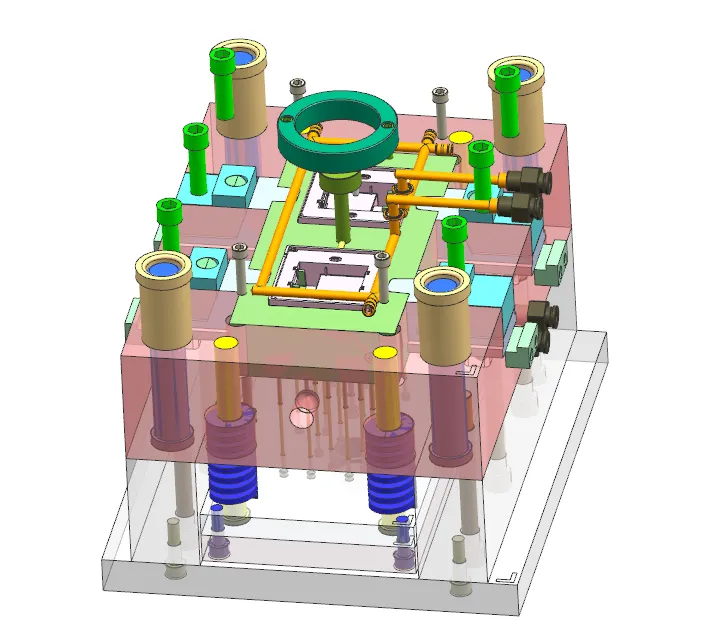

UG三维图一份

摘要

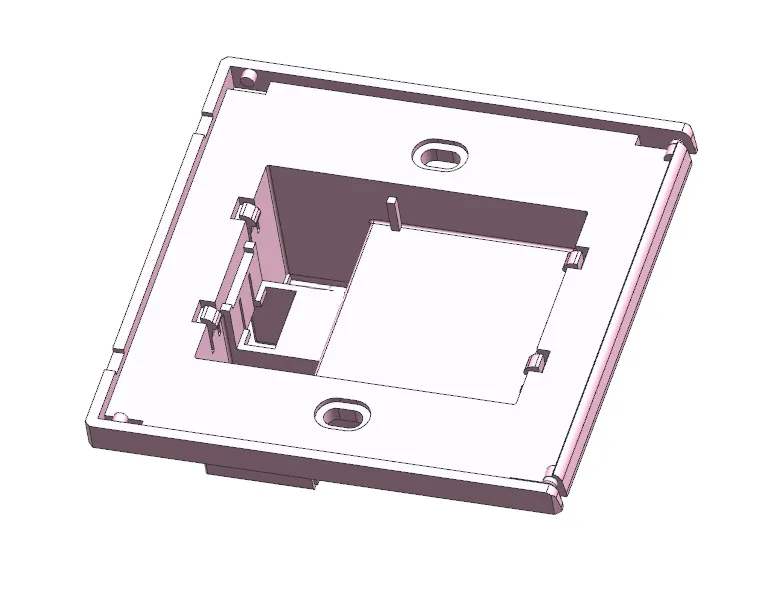

本设计为汽车微处理器上底盒注塑模具设计，塑件材质为ABS，外形呈矩形，最大外形86mm×86mm×32.6mm，侧面存在扣位需侧向抽芯，精度按MT4级。采用一模二腔两板模结构，选用侧浇口进料，搭配Z字形拉料杆与冷料穴。选用XSZY250/160注塑机，完成注射量、锁模力校核。成型零件采用整体式型腔、型芯，按ABS收缩率0.5%计算成型尺寸；脱模选用推杆推出，采用18°斜导柱滑块机构完成侧向抽芯，设计直径8mm环绕式冷却水道。依据国标GB/T12555－2006选用C型标准模架，对顶出、安装高度进行校核，使用UG、CAD完成建模与图纸绘制，整套模具结构满足塑件批量生产要求。
