作品包括：

Word设计说明书1份

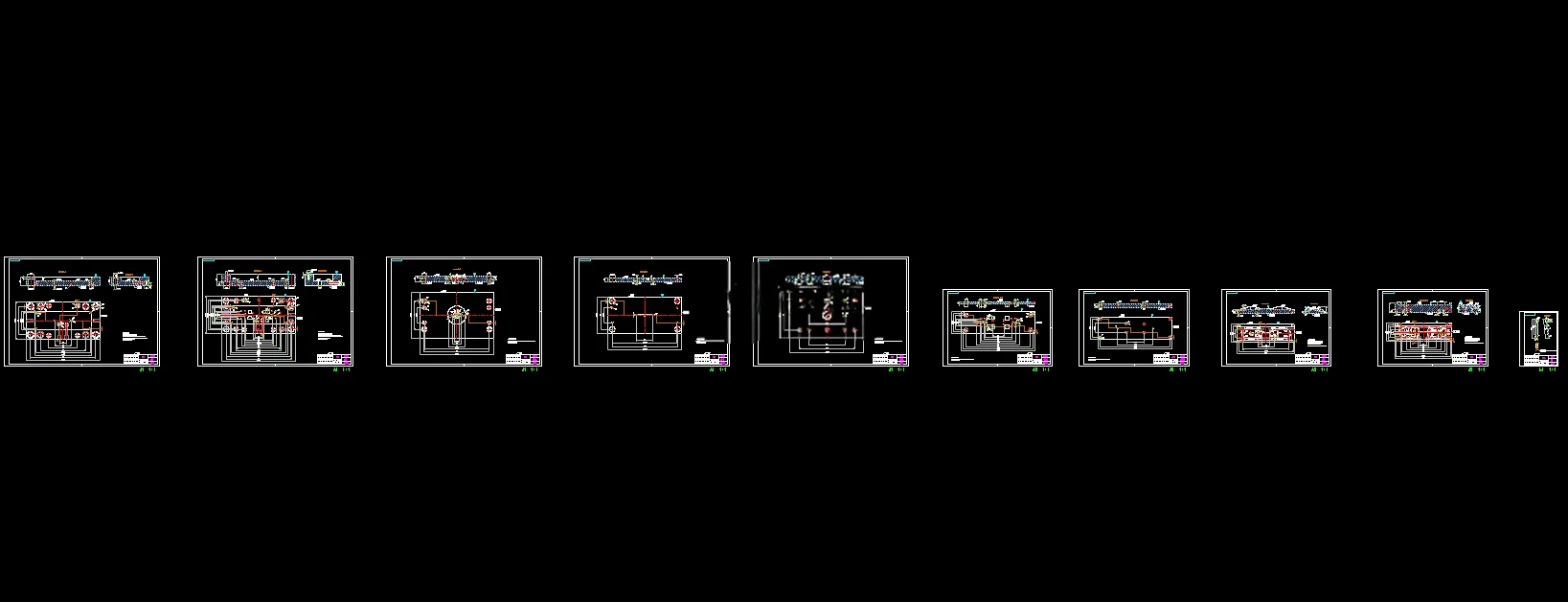

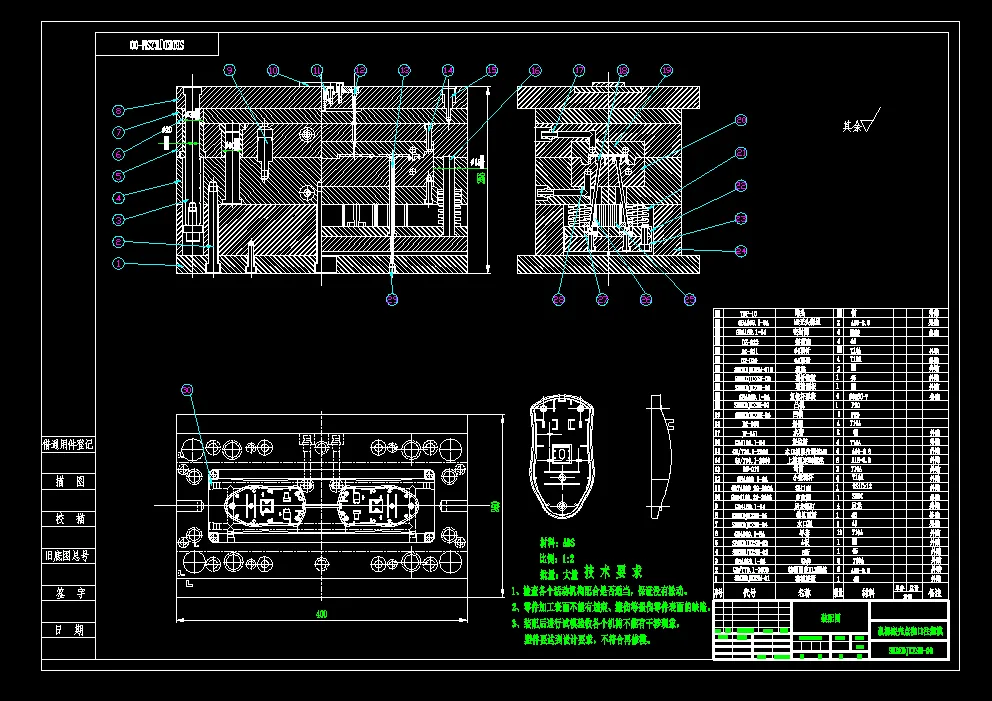

CAD版本图纸，共11张

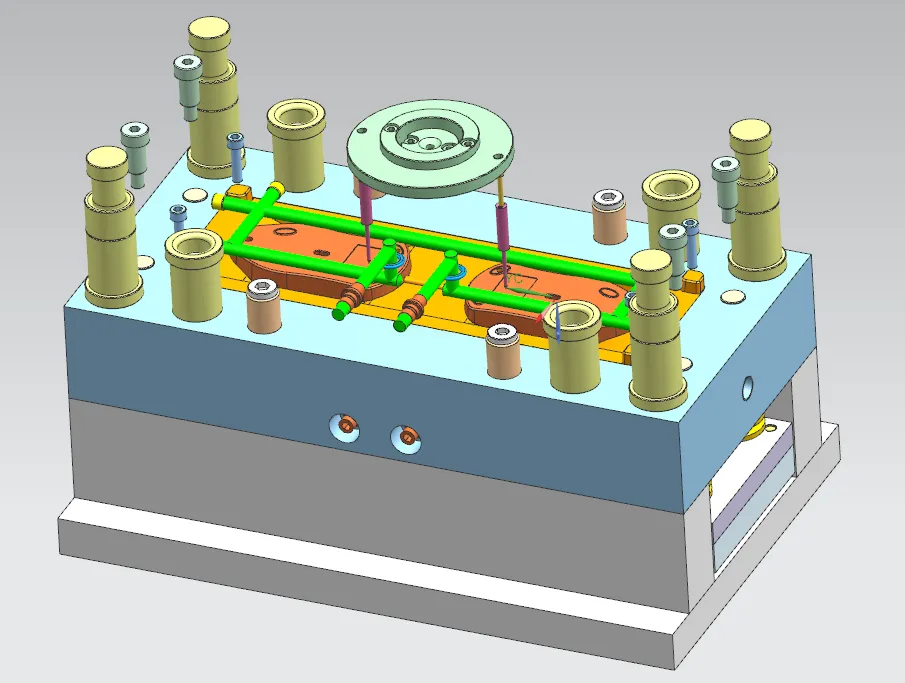

UG三维图一份

摘要

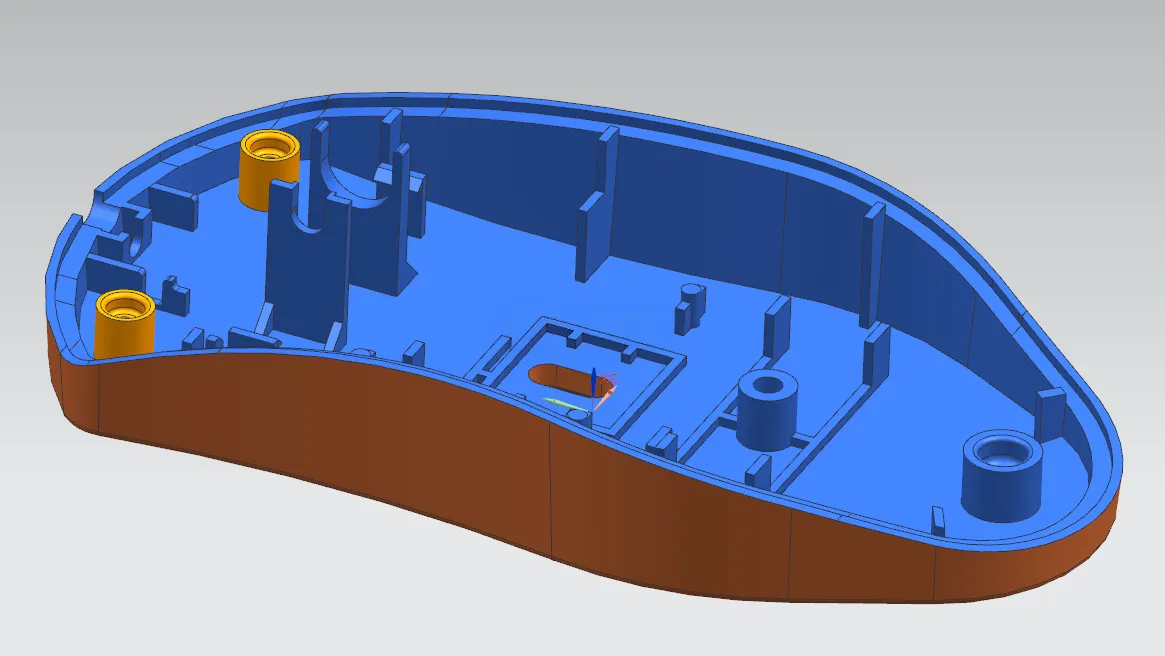

本次为鼠标底壳注塑模具设计，塑件选用ABS材料，重点尺寸按MT3、其余按MT5精度，采用一模两腔布局，利用UG完成三维建模与工艺分析。分型面设于塑件最大外轮廓底面；浇注系统由浇口套、φ4.8mm分流道、点浇口、倒扣式拉料杆冷料穴组成，依靠分型面与推杆间隙实现自然排气。成型零件采用镶嵌式型腔型芯，选用P20模具钢，按平均收缩法完成工作尺寸计算；塑件内侧倒扣采用**8°斜推杆（斜顶）侧向抽芯机构**，核算抽芯距满足脱模要求。推出系统采用多规格推杆联合斜顶共同顶出，完成脱模力与推杆强度校核；冷却系统采用φ8mm环绕循环水路，保障冷却均匀；选用龙记JA型三板标准模架。配套选型HTF160XA卧式注塑机，依次完成注射量、成型压力、锁模力、开模行程、模具安装尺寸、推出行程校核，各项指标均满足使用条件。整套模具各机构参数计算校验合格，可实现鼠标底壳稳定批量注塑生产。
