作品包括：

Word设计说明书1份

开题报告一份

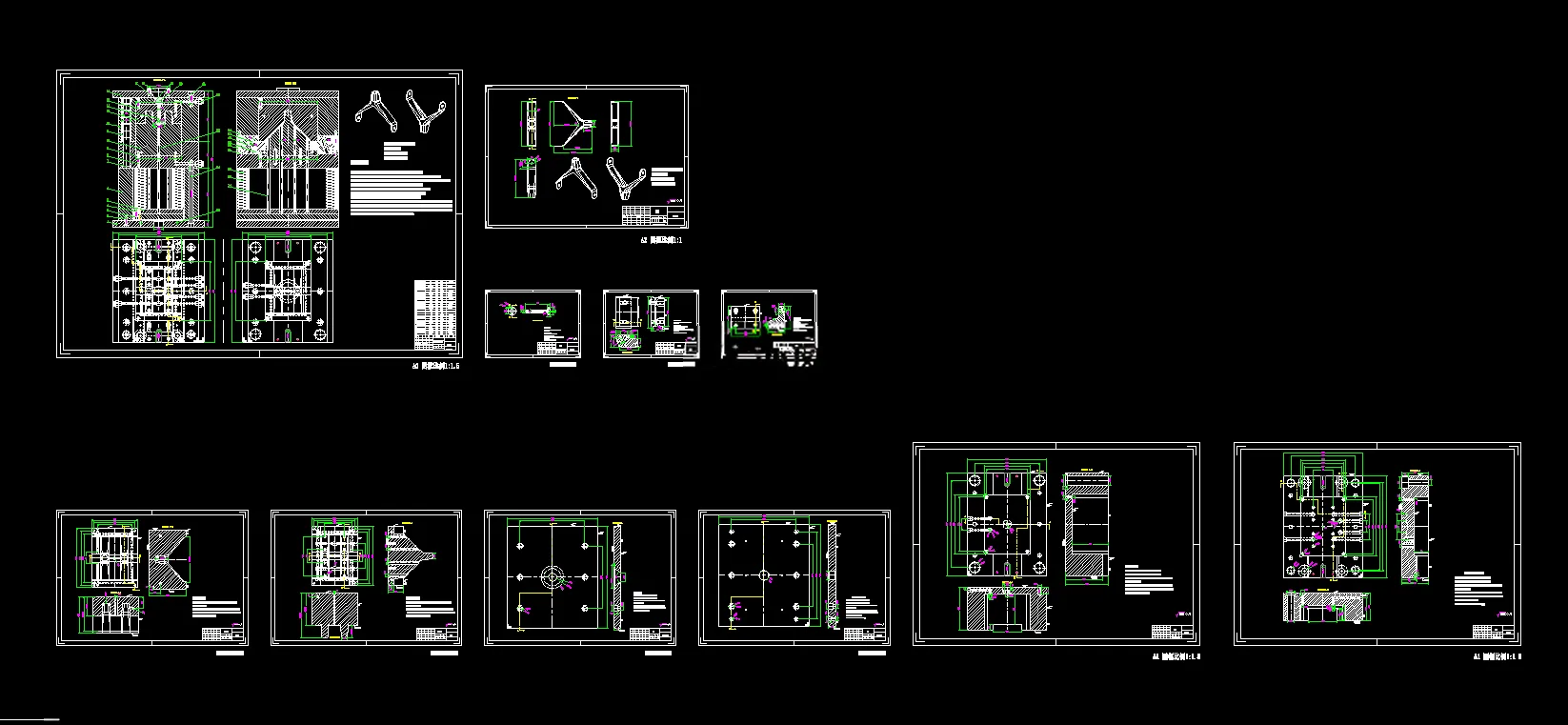

CAD版本图纸，共11张

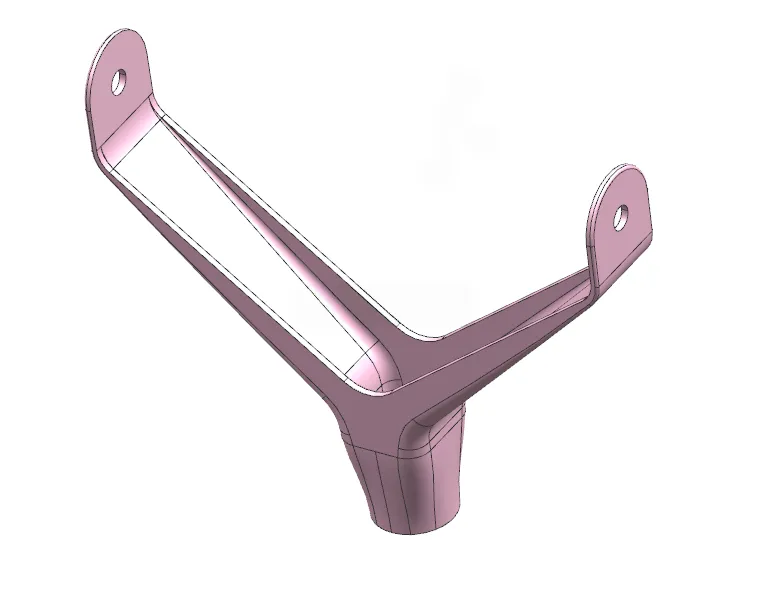

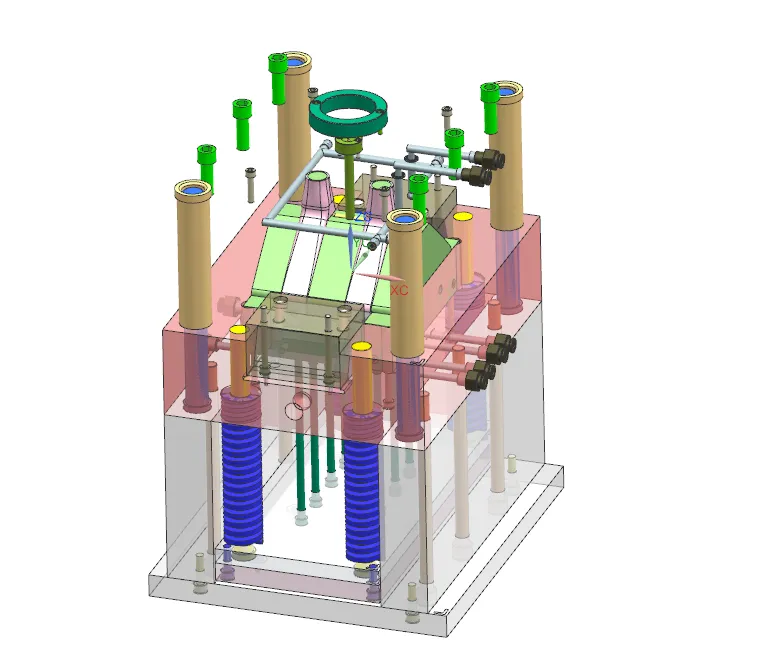

UG三维图一份

摘要

本次为家用拖把连接杆注塑模具设计，塑件材料选用PVC，塑件平均壁厚2.24mm，侧面带有侧孔，需侧向抽芯，采用一模两腔对称布局，借助UG完成三维建模。分型面设置在塑件最大外形底面；浇注系统包含主流道、φ6mm圆形分流道、侧浇口与Z型拉料杆冷料穴，依靠分型面实现自然排气，并完成流道剪切速率校核。成型零件采用镶嵌式型腔、型芯，按平均尺寸法完成工作尺寸计算并做强度校核；冷却系统采用环绕式水冷，水道直径10mm，完成热平衡与冷却水用量计算。脱模选用推杆推出机构，完成推杆强度校核，配置复位杆弹簧复位与φ30导柱导套导向；侧孔采用18°斜导柱滑块抽芯机构，完成抽芯力、斜导柱直径计算。选用GB/T125552006标准CI型模架与XSZY1000/450卧式注塑机，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核。整套模具结构完整，各项参数计算校核合格，可满足该拖把连接杆批量注塑生产。
