作品包括：

Word设计说明书1份

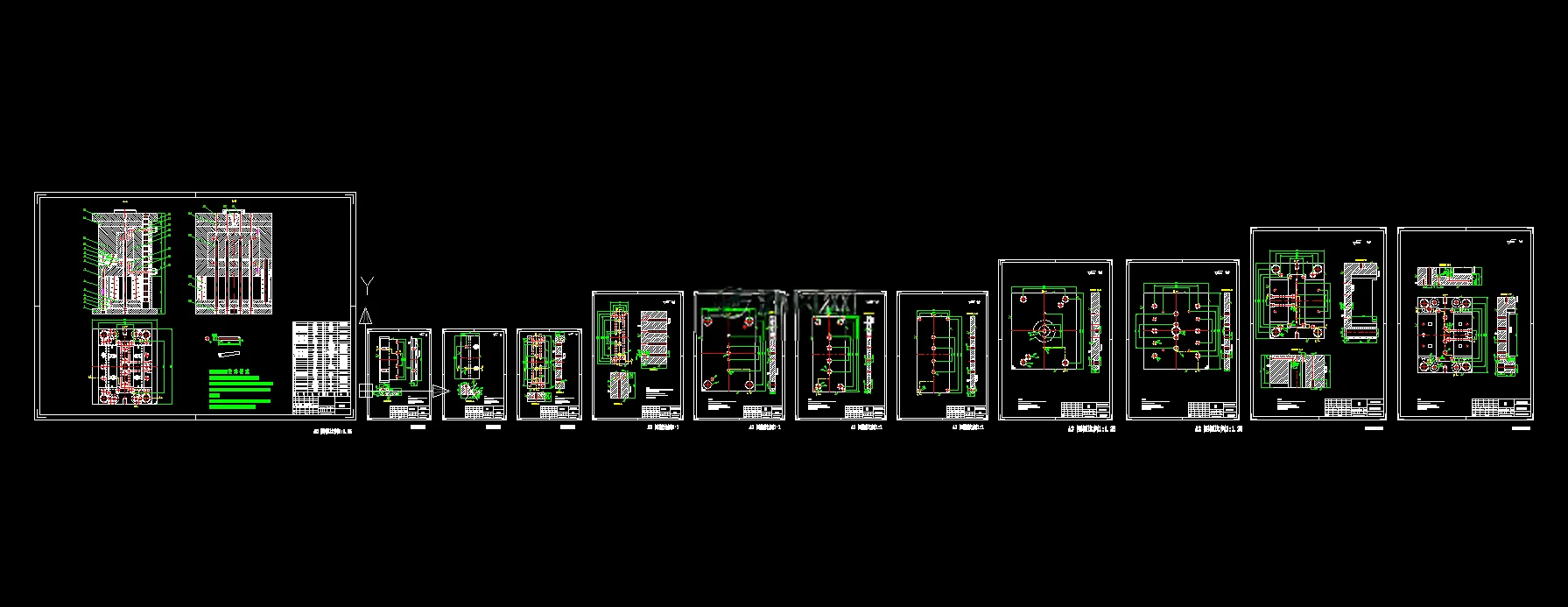

CAD版本图纸，共12张

UG三维图一份

摘要

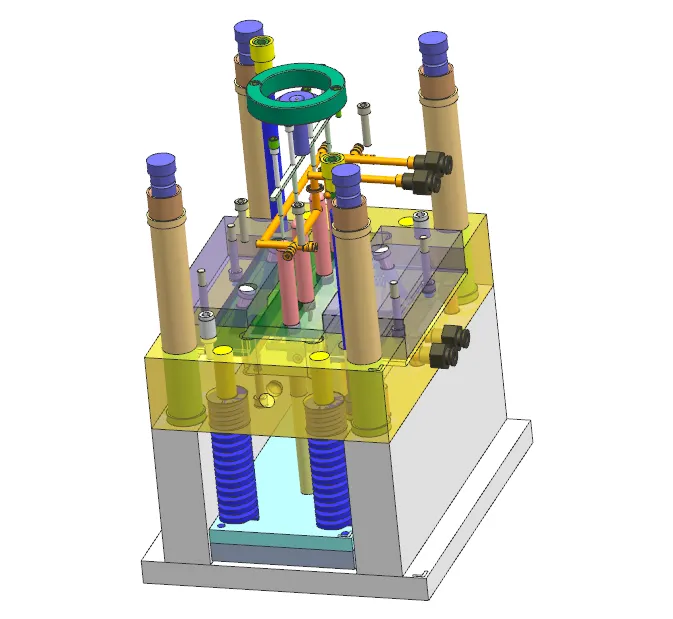

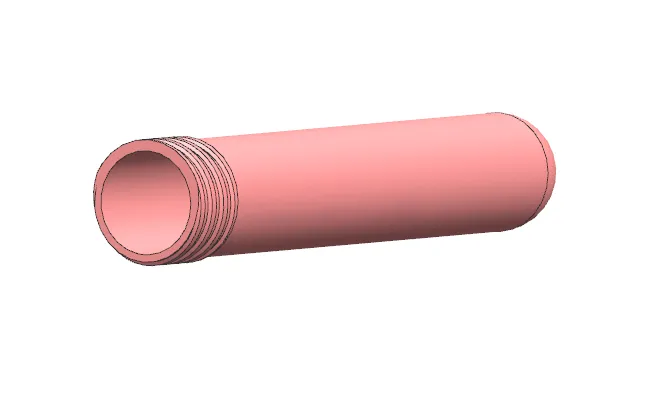

本次设计为10mL螺口圆底离心管注塑模具，塑件材料选用PP，零件最大尺寸为17×101mm，平均壁厚约1mm，螺纹部位存在倒扣，需设置斜导柱抽芯机构，采用一模四腔对称布局。设计先完成塑件结构、精度、壁厚及材料成型工艺分析，借助UG完成三维建模。分型面设置在塑件最大外形处，浇注系统包含主流道、分流道、点浇口与冷料穴，依靠分型面间隙实现自然排气。成型零件选用镶嵌式型腔与型芯，按平均收缩法完成尺寸核算；冷却系统采用直径8mm环绕式冷却水道；脱模选用司筒推出机构，搭配复位杆弹簧复位机构；斜导柱抽芯角度取18°，实际抽芯行程8mm。选用龙记FAI型标准模架与XSZY500/350注塑机，并对注射量、锁模力、注射压力、安装尺寸、移模行程完成校核。经理论计算校核，整套模具结构合理，可满足离心管批量注塑生产需求。
