作品包括：

Word设计说明书1份

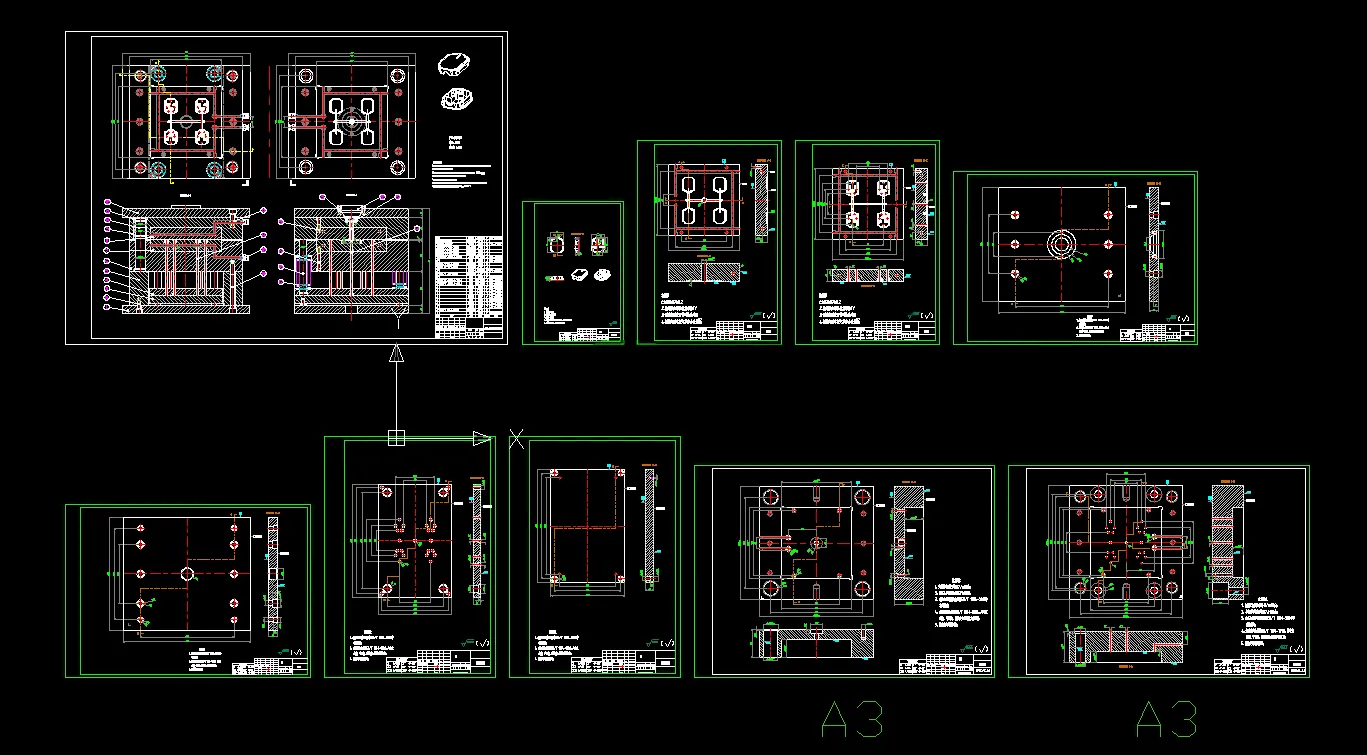

CAD版本图纸，共10张

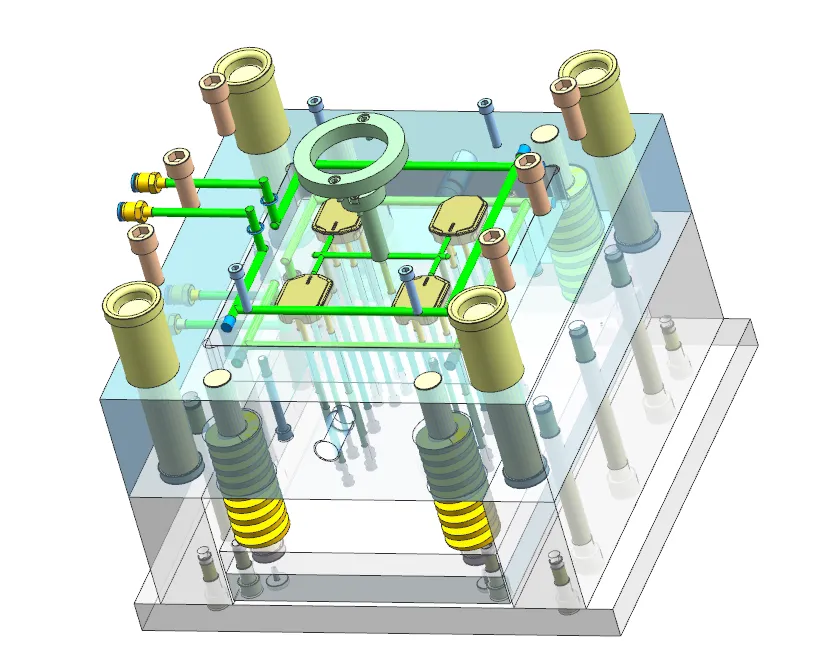

UG三维图一份

摘要

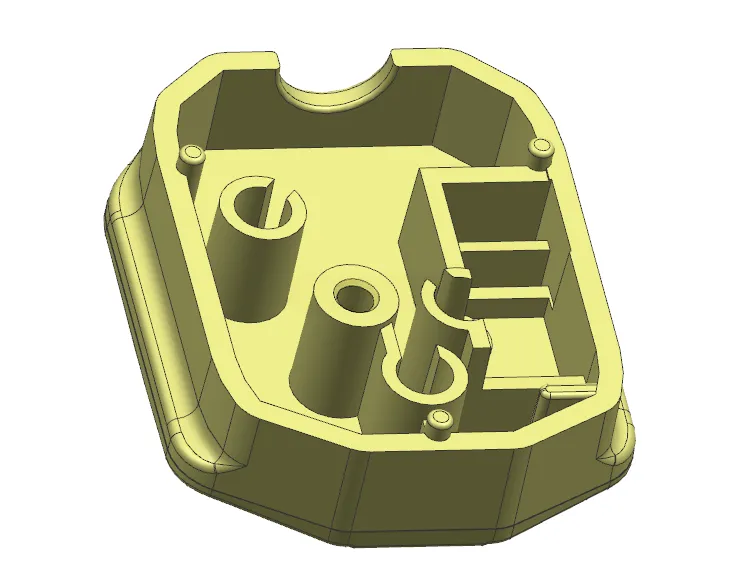

本文完成ABS插头上盖注塑模具设计，塑件外形45.11mm×52.79mm×15.10mm，壁厚2.12mm，外表面外观要求高，标注尺寸按MT4、未标注按MT5精度，借助UG、CAD完成建模与绘图。采用一模四腔布局，分型面选塑件底部最大轮廓处；浇注系统选用矩形侧浇口，搭配圆形分流道、Z型拉料杆冷料穴。成型零件采用镶嵌式型腔型芯，按ABS收缩率0.5%计算成型工作尺寸，依靠分型面与嵌件间隙实现排气。推出机构布置多根推杆实现均衡顶出；冷却系统采用外围环绕水道加水井，水路直径8mm。选用C型标准模架，确定XSZY500200注射机，完成注射量、锁模力、安装尺寸、开模行程等参数校核。开模后塑件留于动模，推杆将塑件顶出，合模机构复位，可稳定实现塑件批量注塑生产。
