作品包括：

Word设计说明书1份

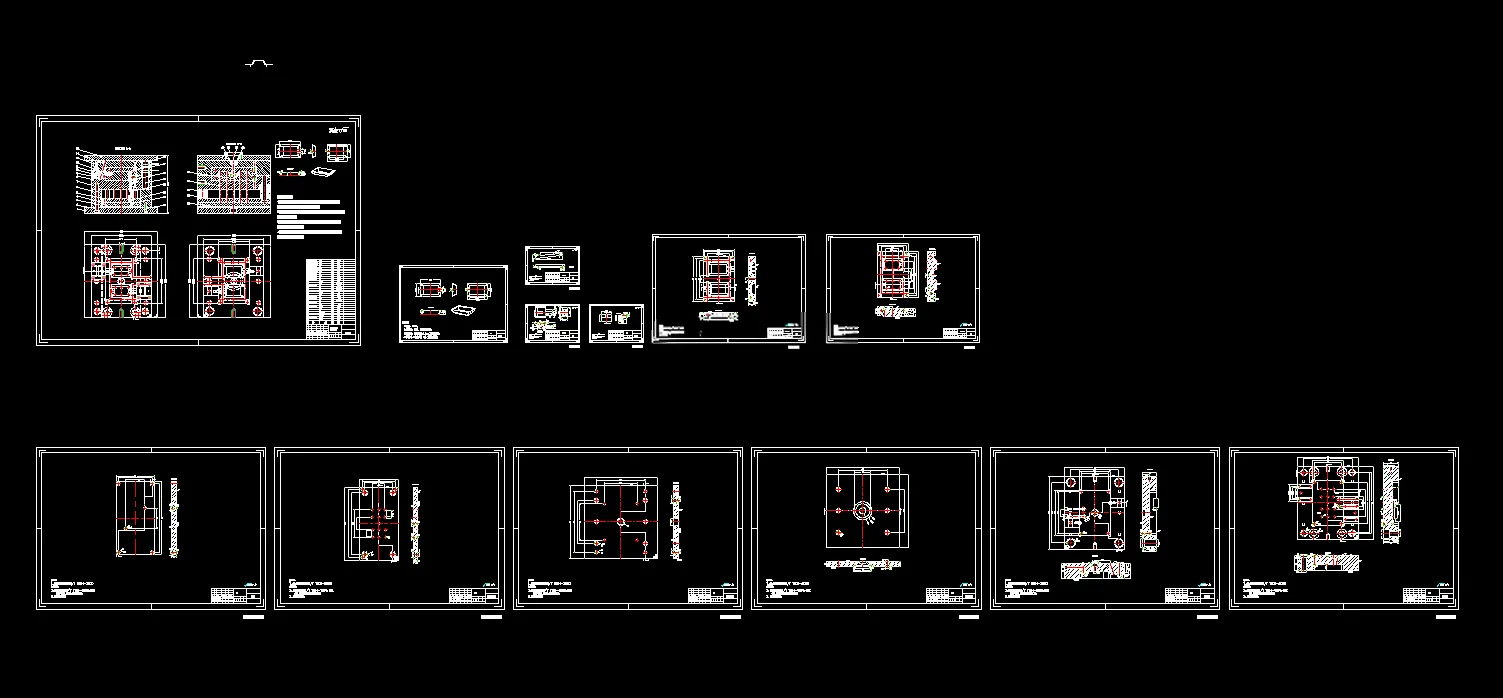

CAD版本图纸，共13张

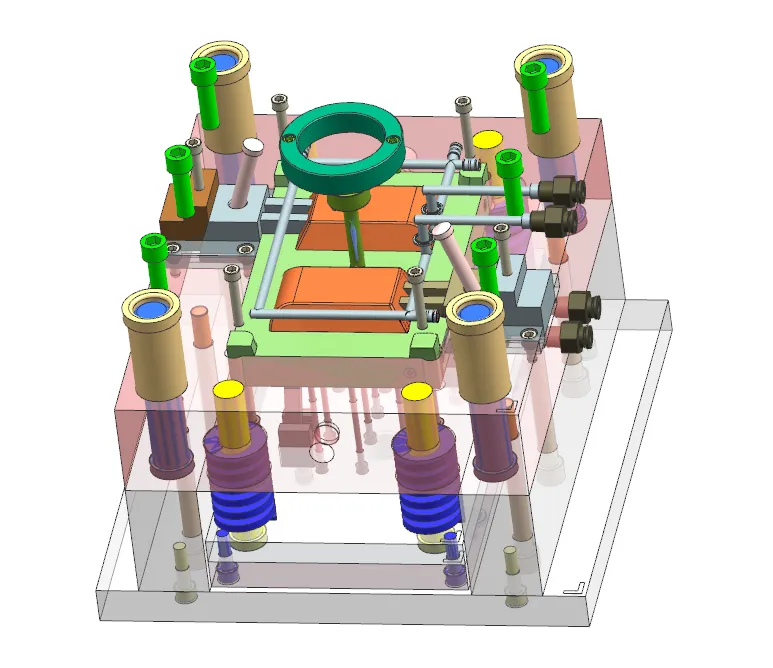

UG三维图一份

摘要

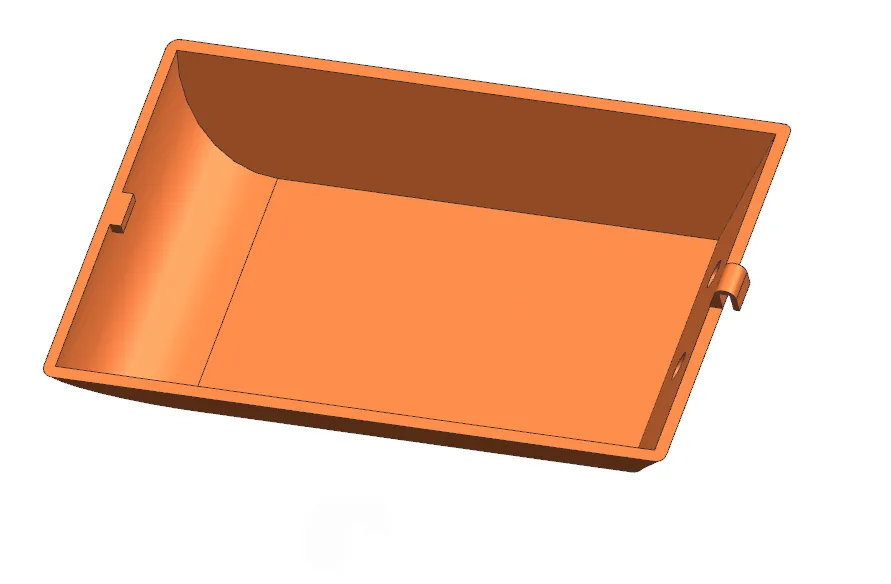

本文完成遥控器后盖ABS注塑模具设计，塑件壳体尺寸114.55×73.09×25mm，平均壁厚1.80mm，带有侧孔与倒扣，采用UG完成三维建模。模具选用一模两腔布局，分型面设于塑件最大底面轮廓处，选定XSZY500/350卧式注射机，并对注射量、锁模力、安装尺寸、移模行程完成校核。 浇注系统设置主流道、圆形分流道、侧浇口，搭配Z型拉料杆冷料穴；成型零件采用镶嵌式型腔、型芯，依据ABS收缩率计算成型尺寸；冷却系统采用直径8mm环绕式循环水道，控制成型周期。推出机构使用多根推杆顶出，配备复位杆实现合模复位；针对倒扣分别设计斜导柱滑块与斜销侧抽芯机构，完成抽芯距计算。选用龙记CI型标准模架。模具开模后塑件留于动模，先完成侧抽芯，再由推杆顶出塑件，可稳定实现塑件注塑生产。
