作品包括：

Word设计说明书1份

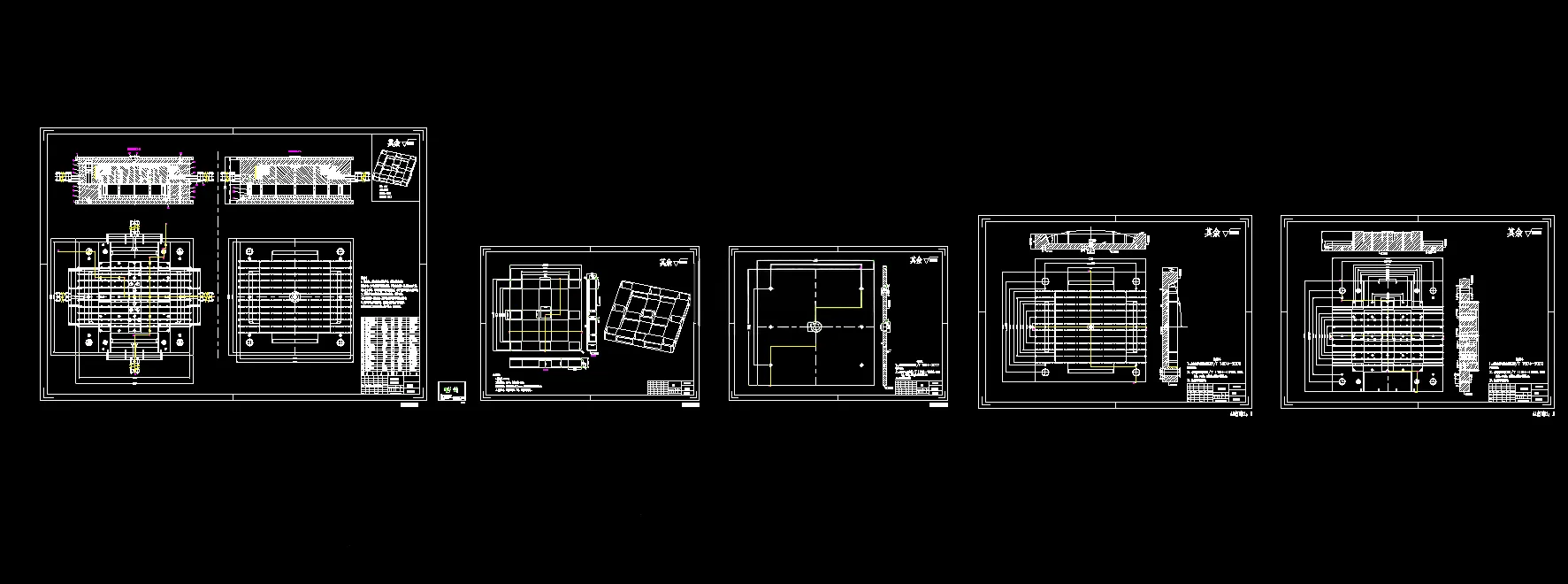

CAD版本图纸，共5张

UG三维图一份

摘要

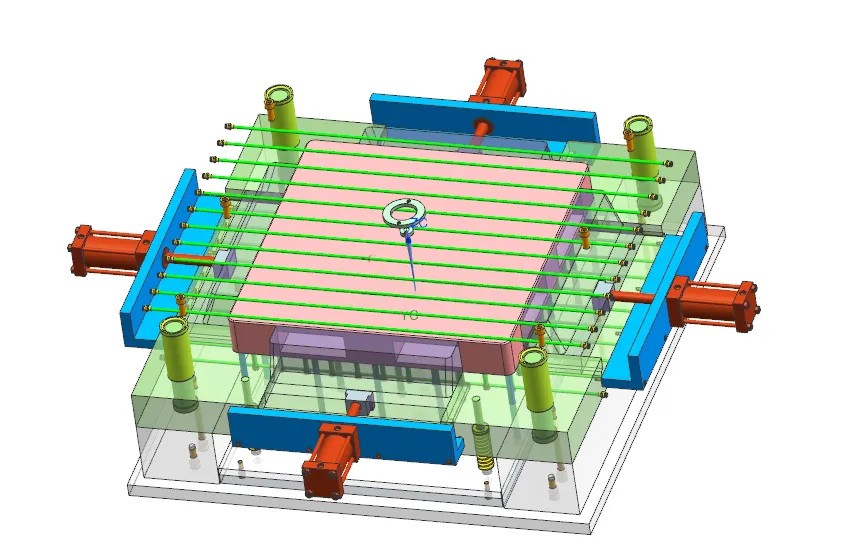

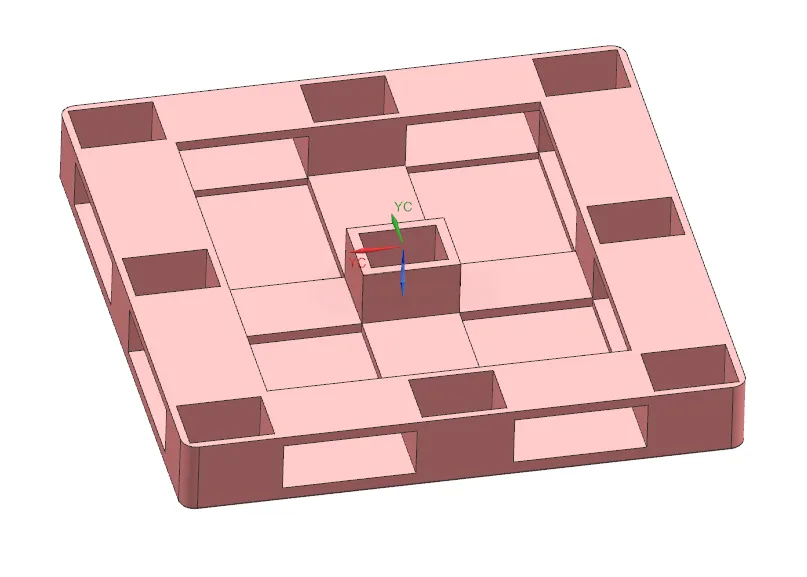

本课题完成塑料托盘注塑模具设计，塑件材料为 ABS，外形尺寸 1100×1100×150mm，精度 MT4MT5，借助 UG、CAD 完成塑件与模具三维建模、装配图及零件工程图绘制，采用一模一腔两板模结构，选用 HTF3600XB 注塑机。 分型面选取托盘底部最大轮廓平面；浇注系统采用直浇口；成型零件采用整体镶嵌式型芯、型腔，按照 ABS 收缩率 0.5% 完成成型尺寸计算。塑件侧面存在侧向开孔倒扣，采用**液压油缸滑块机构**完成长行程侧向抽芯，并完成抽芯距、抽芯力计算；脱模机构采用多根推杆顶出；冷却系统采用矩形环绕式水冷水道；依靠分型面、推杆间隙实现排气。 选用国标 CI170170 大水口标准模架，对模具闭合高度、开模行程、顶出行程、注射量、锁模力开展校核，各项参数均满足注塑机使用条件。模具结构可靠，可实现该大型托盘的注塑量产。
