作品包括：

Word设计说明书1份

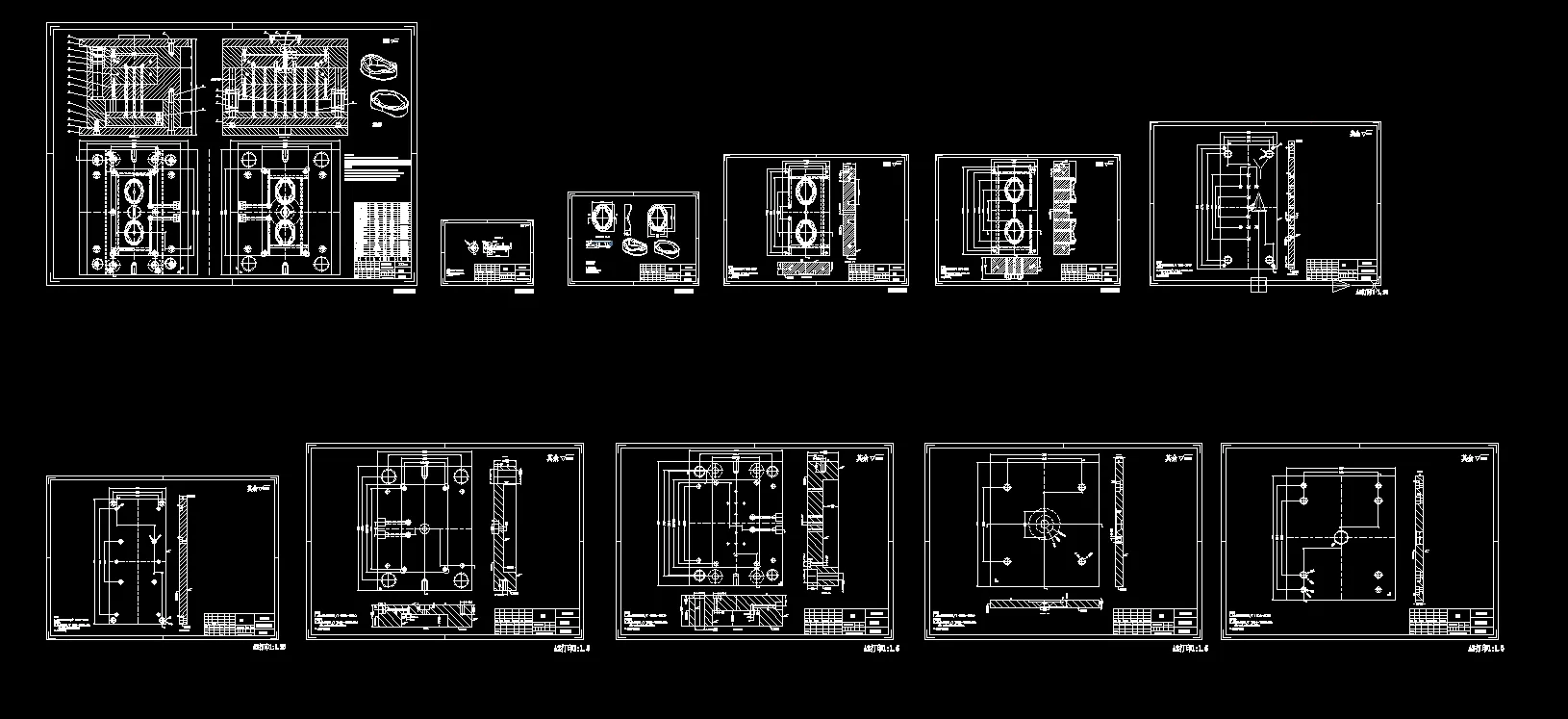

CAD版本图纸，共11张

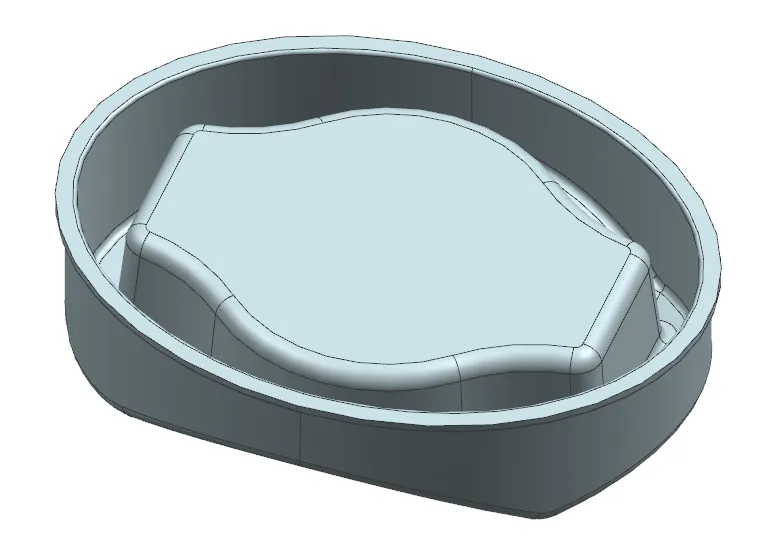

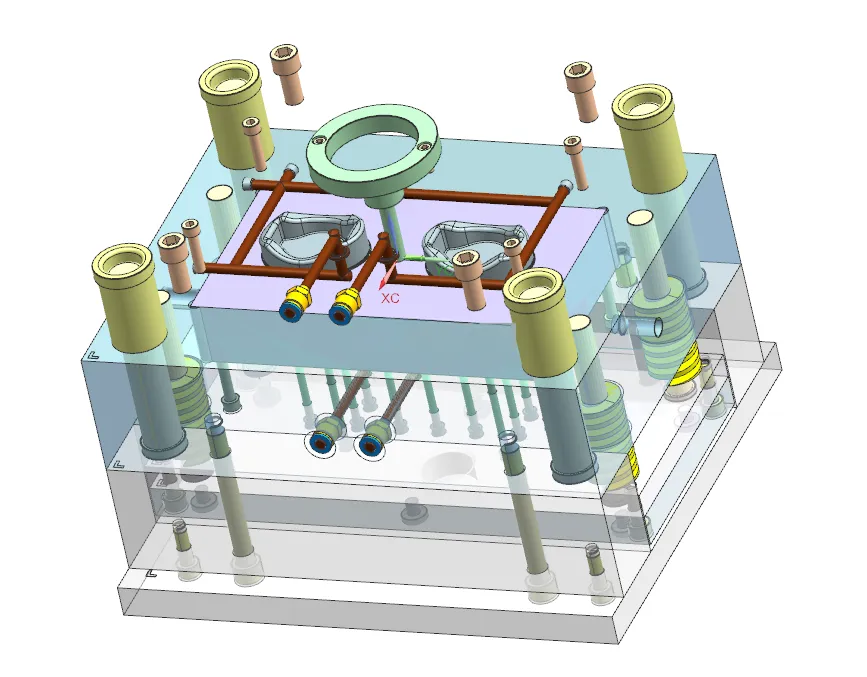

UG三维图一份

摘要

本文对高档手表包装盒底座进行注塑模具设计，塑件材料为 ABS，外形尺寸 64.40×85.40×23mm，精度等级 MT4。采用 UG、CAD 完成塑件与模具建模绘图，选用一模两腔大水口侧浇口模具，分型面设于塑件底部最大轮廓。浇注系统设计主流道、圆形分流道、侧浇口与 Z 型拉料杆，并完成剪切速率校核；型腔型芯采用组合镶嵌式结构，按 ABS 收缩率 0.5% 完成尺寸计算与强度校核。采用环绕式水冷系统，推杆推出机构搭配弹簧复位杆复位。选用 CI3040 标准大水口模架，对 XSZY250/160 注塑机的注射量、锁模力、开模行程等参数校核。该模具结构可靠，可实现塑件大批量注塑生产。
