作品包括：

Word设计说明书1份

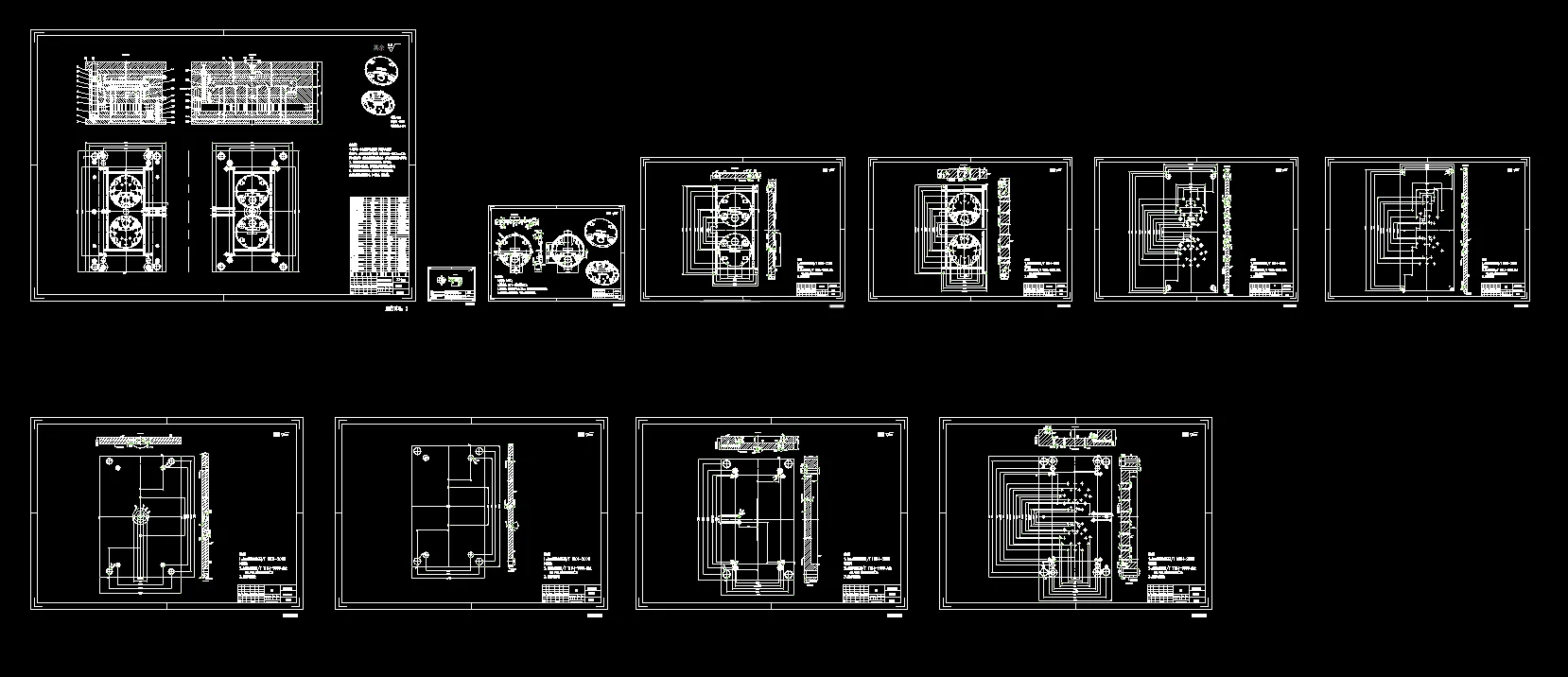

CAD版本图纸，共10张

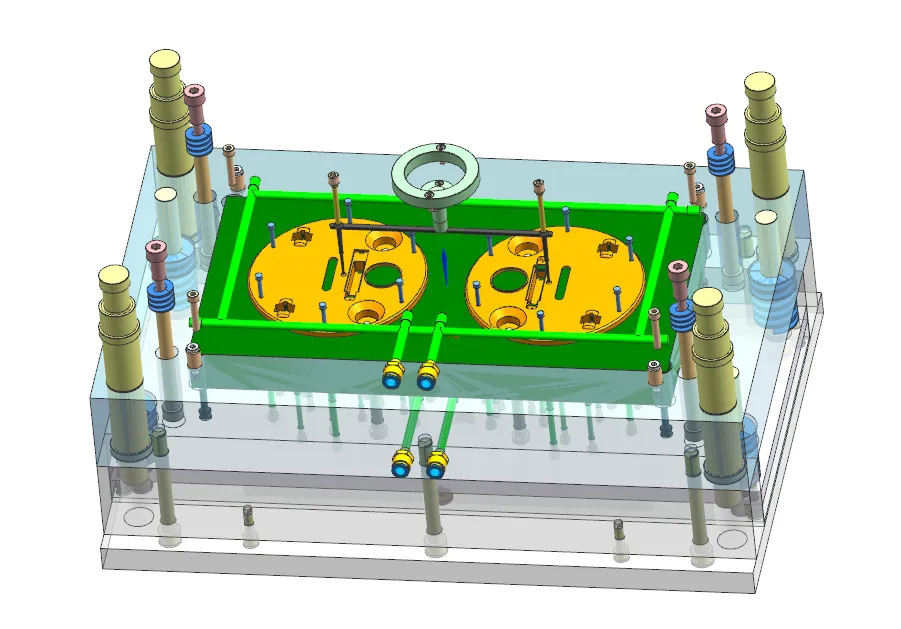

UG三维图一份

摘要

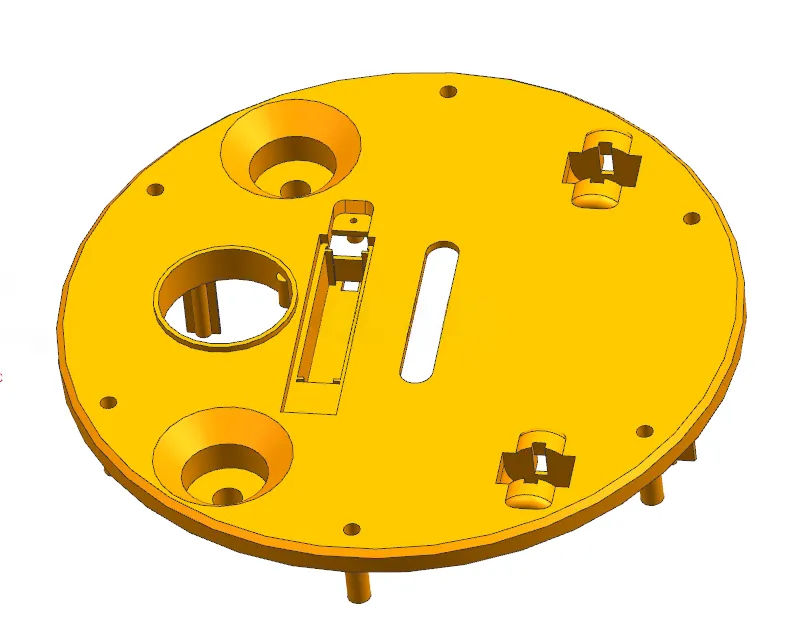

本文针对扫地机器人底座进行注射模具设计，塑件材料为 ABS，外形最大尺寸 205mm×205mm，精度等级 MT4。采用 UG、CAD 软件完成塑件与模具建模绘图，选用一模两腔三板点浇口模具结构。将分型面设置在塑件最大底面轮廓处，浇注系统设计包含主流道、梯形分流道、点浇口与冷料穴拉料杆；成型零件采用整体镶嵌式型芯型腔，按 ABS 收缩率 0.5% 完成尺寸计算与壁厚强度校核。脱模机构采用推杆推管组合顶出，设置矩形环绕式冷却水道。选用 FCI4575 细水口三板模架，对注塑机的注射量、锁模力、开模行程、安装高度等参数完成校核。模具结构合理，便于维护，可实现该底座大批量注塑生产。
