作品包括：

Word设计说明书1份

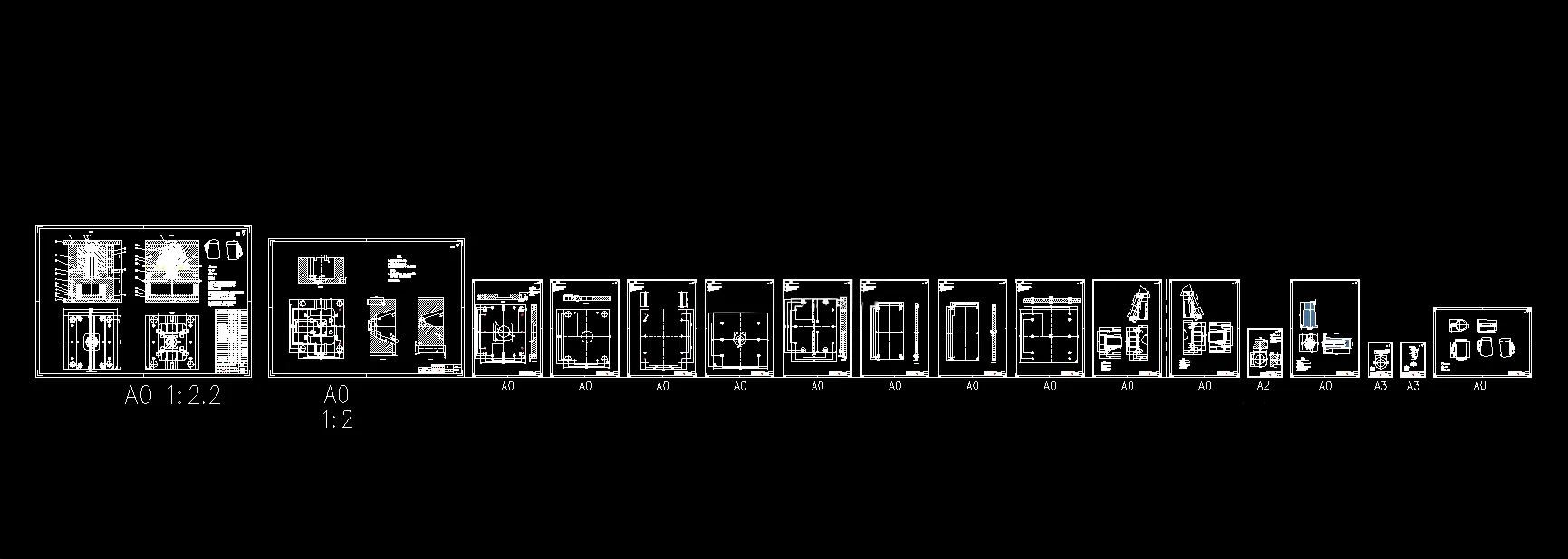

CAD版本图纸，共17张

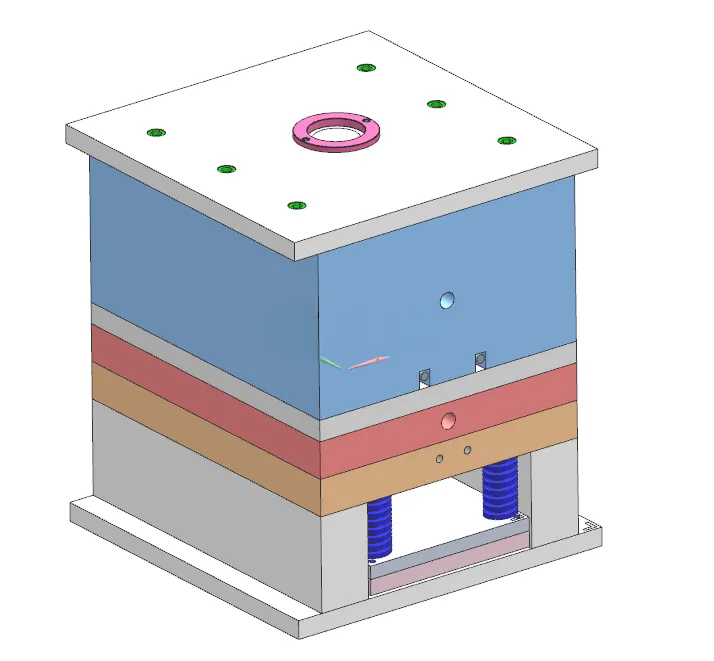

UG三维图一份

摘要

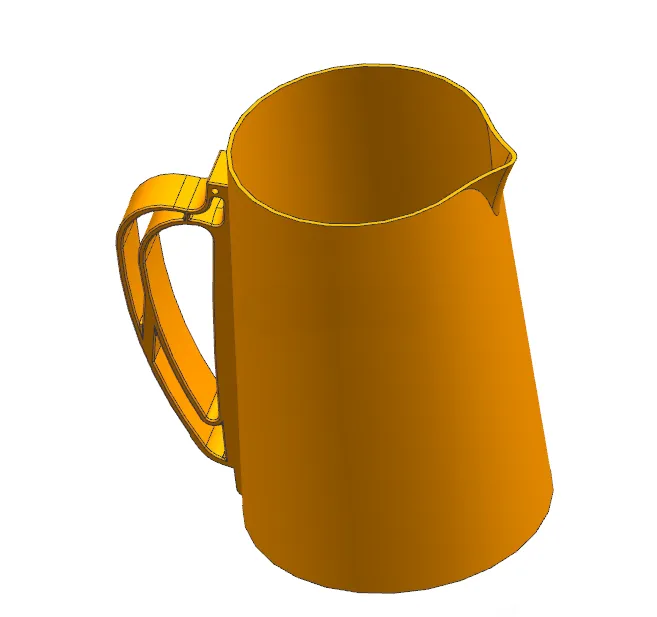

本设计对象为 PP 材质热水壶壶身，塑件最大外形 188.73mm×140mm×200mm，精度 MT4MT5，壶身把手存在侧向倒扣，无法直接脱模，采用 UG 完成三维建模、CAD 绘制工程图纸，模具选用一模一腔两板 BI 型大水口标准模架。 分型面布置在塑件最大底面；浇注系统采用侧浇口、圆形截面分流道，搭配 Z 型拉料杆冷料穴；针对把手侧向倒扣，采用**哈夫斜弹滑块抽芯机构**，完成抽芯距计算，滑块斜角取 20°。成型零件采用整体镶嵌式型腔、型芯，按 PP 收缩率 1.6% 完成成型尺寸计算，同时对型腔侧壁、底板做强度刚度校核。 推出机构选用推板顶出实现塑件脱模；冷却系统采用环绕式冷却水道，完成热交换参数计算；依靠分型面、零件配合间隙实现自然排气；配置导柱导套完成模具导向定位。 选用 XSZY2000/600 卧式注塑机，对注射量、锁模力、开模行程、模具安装尺寸、顶出行程等参数逐项校核，满足成型生产条件。整套模具结构简单，维修方便，保证塑件外观与尺寸精度，适合该热水壶壶身批量注塑生产。
