作品包括：

Word设计说明书1份

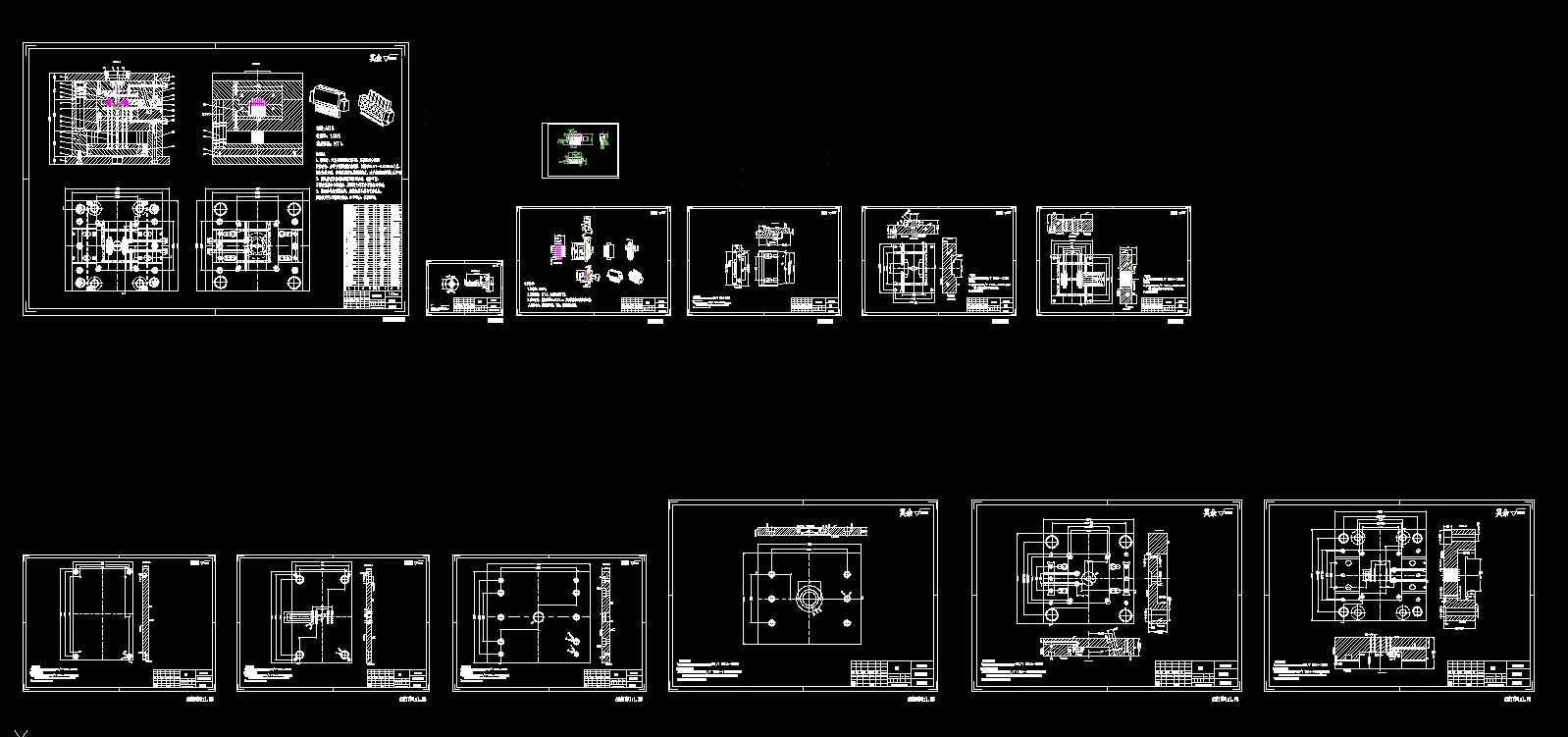

CAD版本图纸，共13张

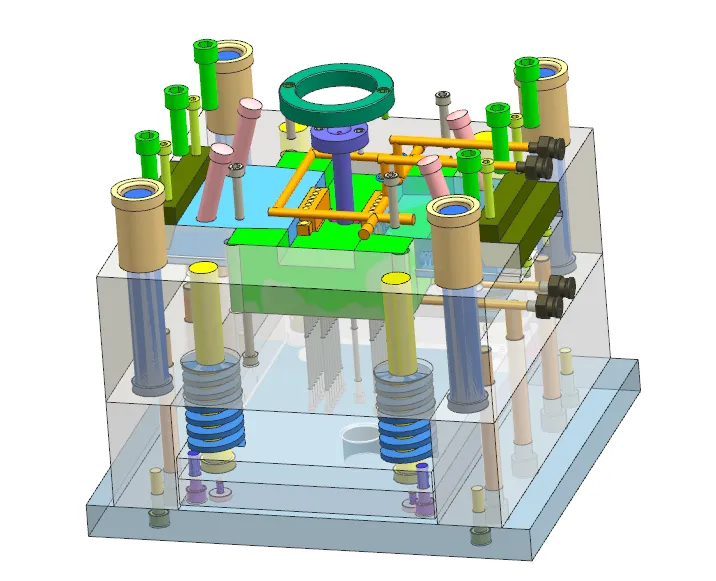

UG三维图一份

摘要

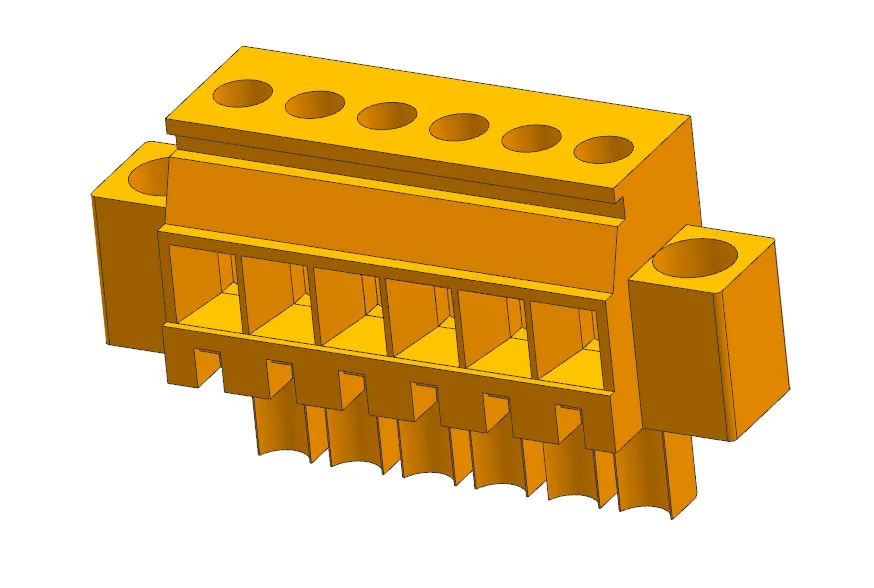

本设计对象为 ABS 材质 LC2BM3.81 接线头，塑件存在侧孔倒扣，精度按 MT4 级，采用 UG 完成三维建模与 CAD 出图。模具采用一模两腔两板模布局，分型面选在塑件最大轮廓处。 浇注系统选用潜浇口，设计主流道、圆形分流道与 Z 型冷料穴，依靠推杆、滑块间隙实现自然排气。成型零件采用整体镶嵌式型腔、型芯，依据 ABS 收缩率完成成型尺寸计算。针对塑件侧倒扣，设计斜导柱滑块侧向抽芯机构，完成抽芯距、斜导柱直径与倾角计算。脱模采用多根圆形推杆顶出，校核推杆强度；布置循环冷却水道，计算冷却水流量保障模温均匀。选用 CI 型标准模架，匹配 XSZY250 卧式注塑机，对注射容量、锁模力、安装高度、开模行程逐项校核，并确定各模具零件的材料与热处理工艺。整套模具结构完整，可实现接线头自动化批量注塑生产。
