作品包括：

Word设计说明书1份

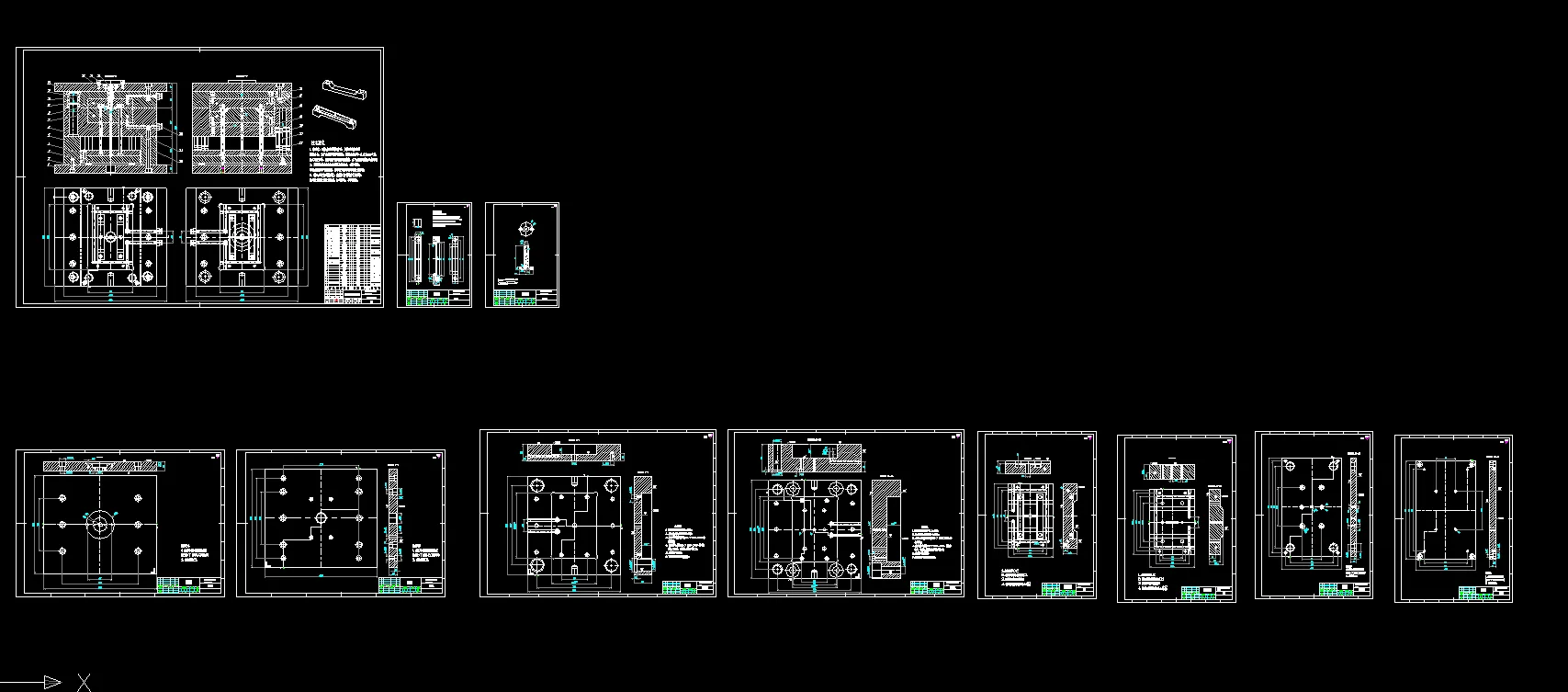

CAD版本图纸，共11张

UG三维图一份

摘要

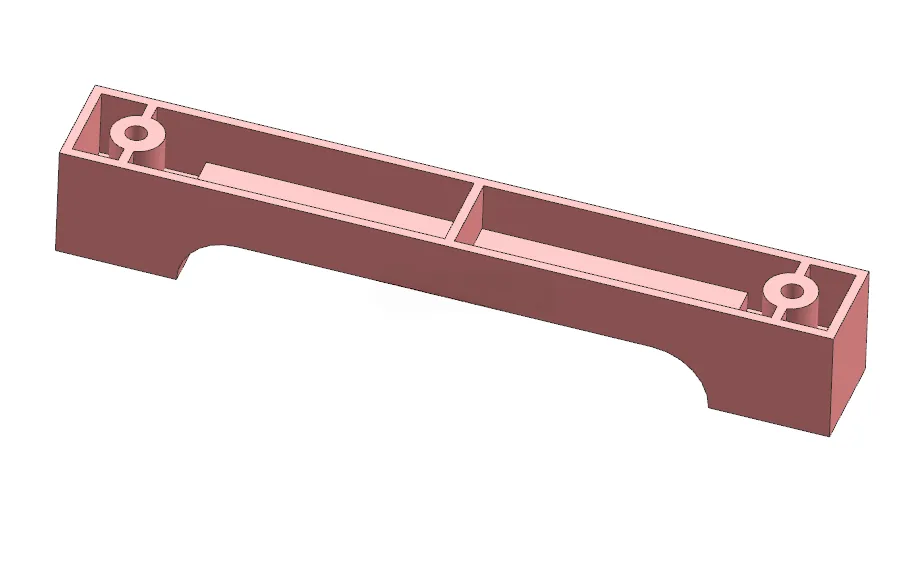

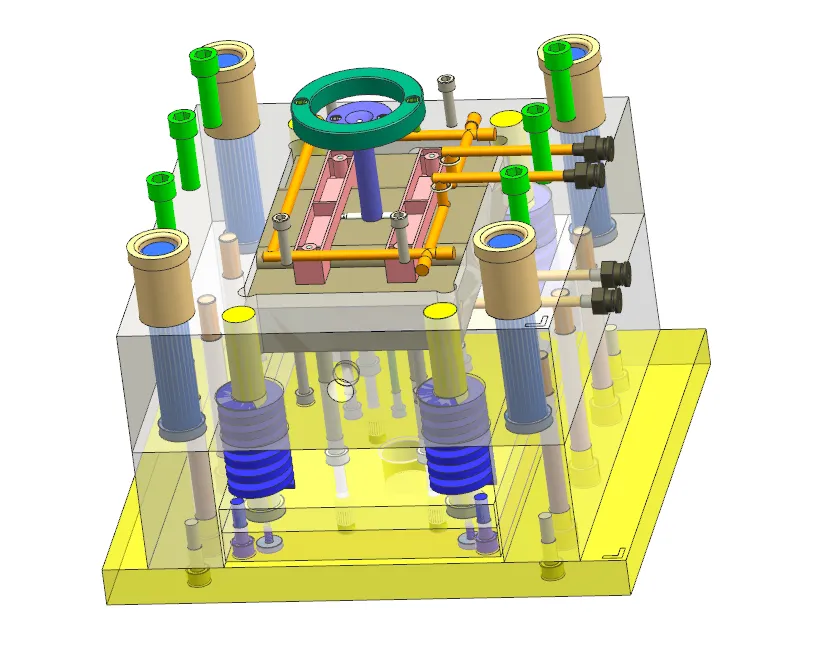

本设计对象为 ABS 材质座板塑件，塑件外形为长条形，最大外形尺寸 22×160×25mm，平均壁厚 2.26mm，塑件带有安装柱与加强筋，采用 UG、CAD 完成三维建模与二维图纸绘制。 模具采用一模两腔对称布局，选用龙记 CI 型标准大水口模架；分型面布置于塑件最大底面。浇注系统选用侧浇口、圆形截面分流道，搭配 Z 型拉料杆冷料井，依靠分型面、推杆装配间隙实现自然排气，同时完成主流道、分流道、浇口剪切速率校核。成型零件采用镶嵌式型腔、型芯结构，使用平均尺寸法完成尺寸计算并开展强度校核。 冷却系统采用环绕式循环冷却水道，管道直径取 8mm，通过热量计算确定冷却相关参数，保障塑件冷却均匀。推出机构采用**推杆 + 推管**组合顶出，搭配复位杆弹簧组合复位机构，完成推杆强度校核。 选用 XSZY250/160 卧式注塑机，依次对注射量、锁模力、注射压力、模具安装尺寸、移模行程进行校核，全部满足使用条件。整套设计遵循注塑模具设计规范，结构简单可靠，兼顾加工工艺性与塑件成型质量。
