作品包括：

Word设计说明书1份

开题报告一份

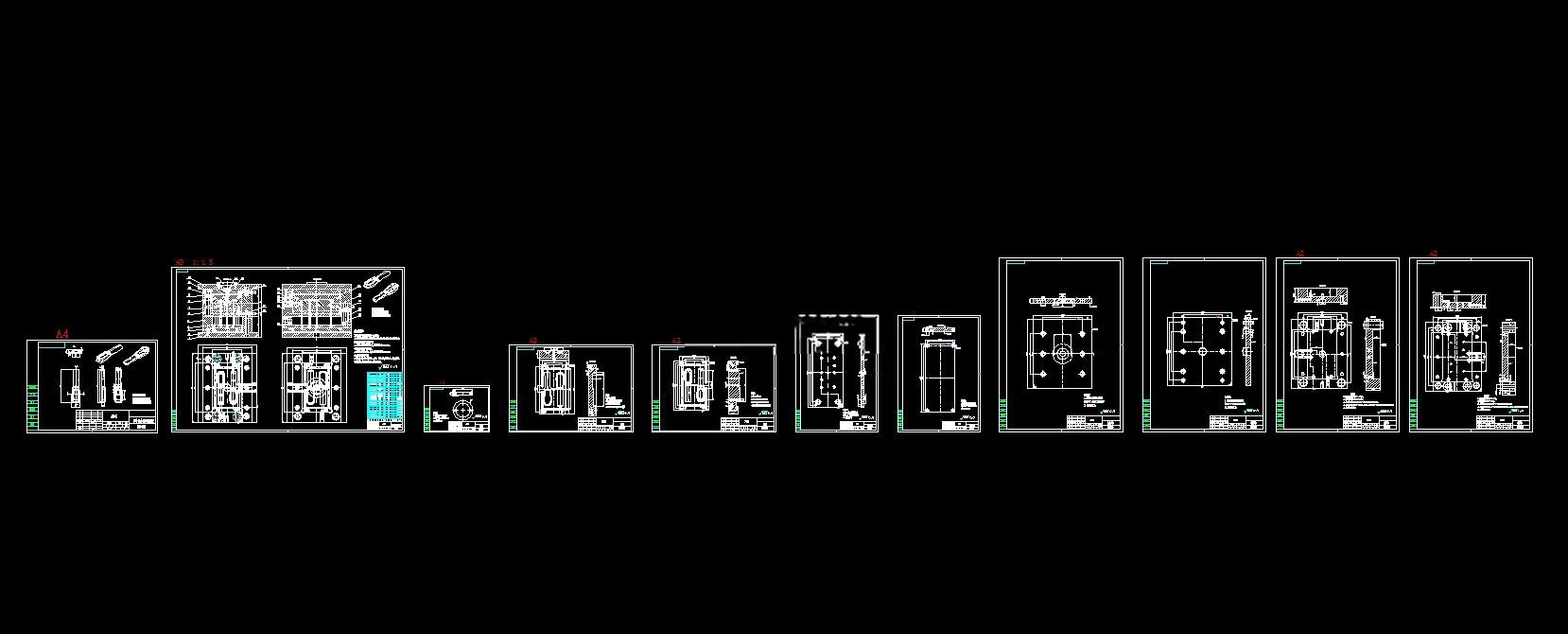

CAD版本图纸，共11张

UG三维图一份

摘要

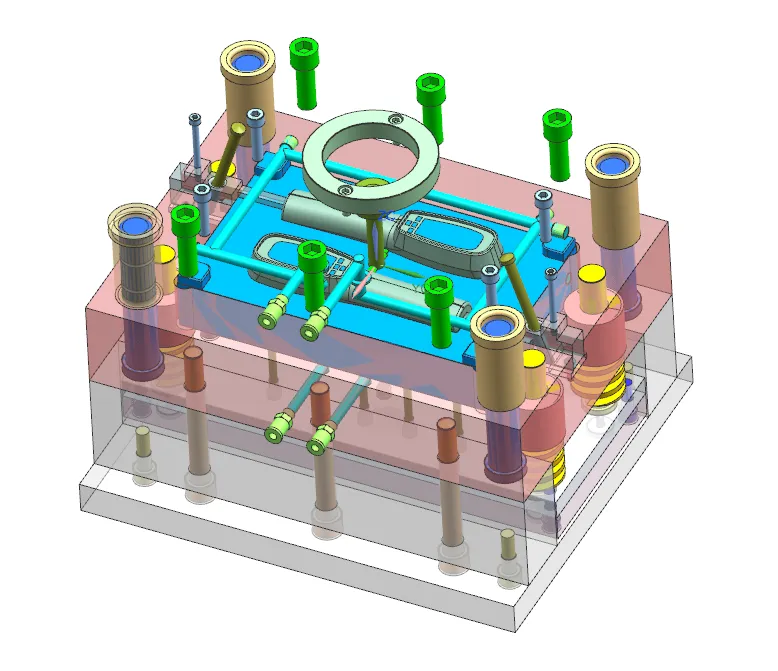

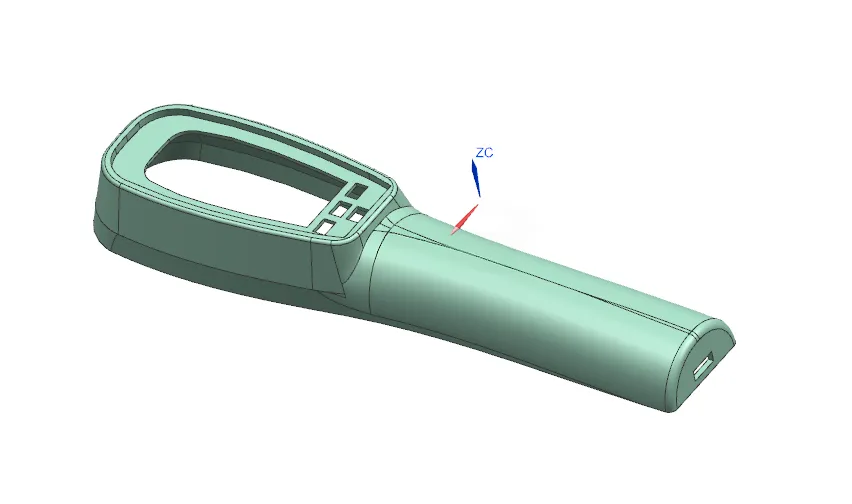

本文完成红外生命探测仪前盖注塑模具设计，塑件选用ABS材料，外形尺寸41.21mm×171.05mm×19.74mm，平均壁厚2.14mm，单件体积21.92cm，质量23.01g。综合塑件结构与成型要求，采用一模两腔布局，选取最大轮廓面作为单分型面；浇注系统采用侧浇口，完成主流道、分流道、冷料穴设计，依靠分型面间隙实现自然排气。 成型零件采用镶嵌式型腔与型芯，完成成型尺寸计算，成型零件选用718H模具钢；采用斜导柱滑块机构完成侧向抽芯，并对抽芯距、抽芯力进行校核。环绕式水道作为冷却系统，采用多根推杆实现塑件顶出，搭配复位杆、导柱导套完成复位与导向。 选用XSZY250/160注塑机与CI型标准模架，依次校核注射量、锁模力、注射压力、安装尺寸及移模行程，全部参数满足成型条件。整套模具结构合理，可实现该外壳件稳定批量生产，对同类壳体塑件模具设计具有参考价值。
