作品包括：

Word设计说明书1份

开题报告一份

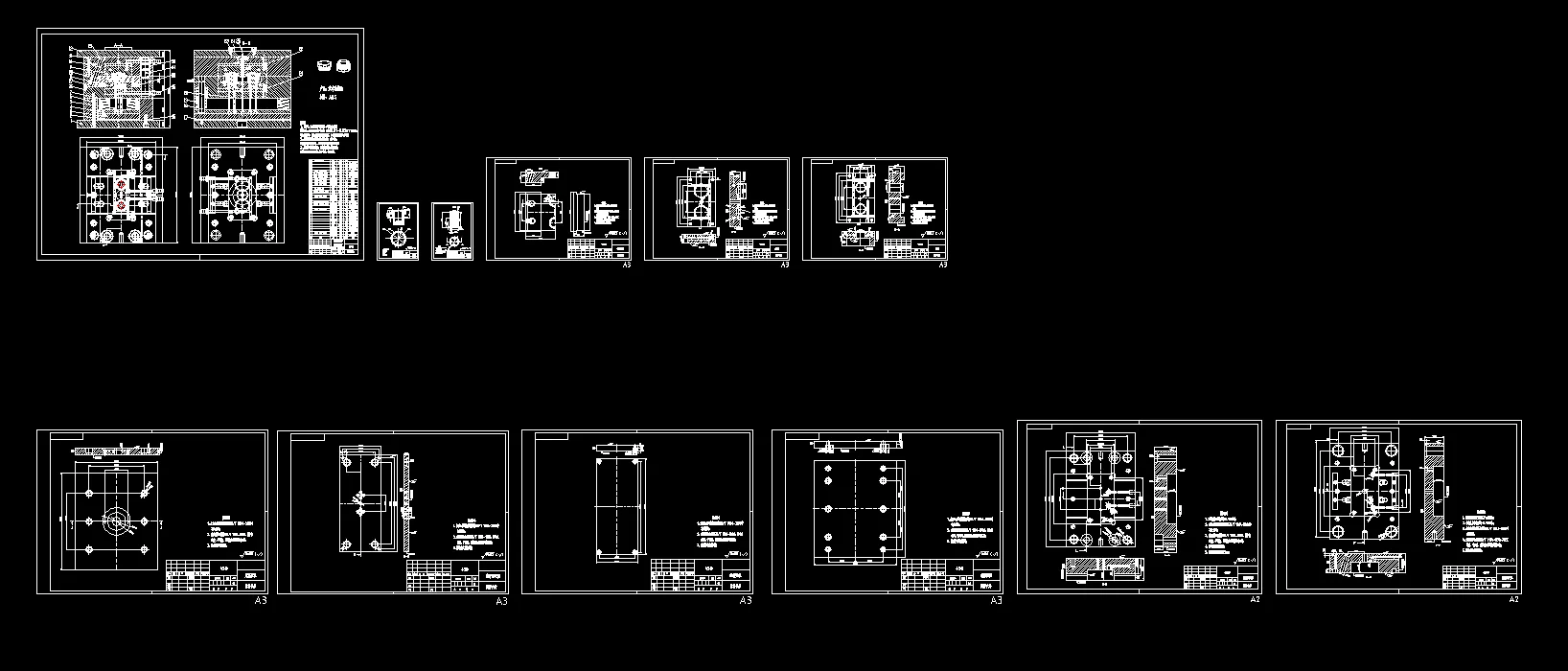

CAD版本图纸，共12张

UG三维图一份

摘要

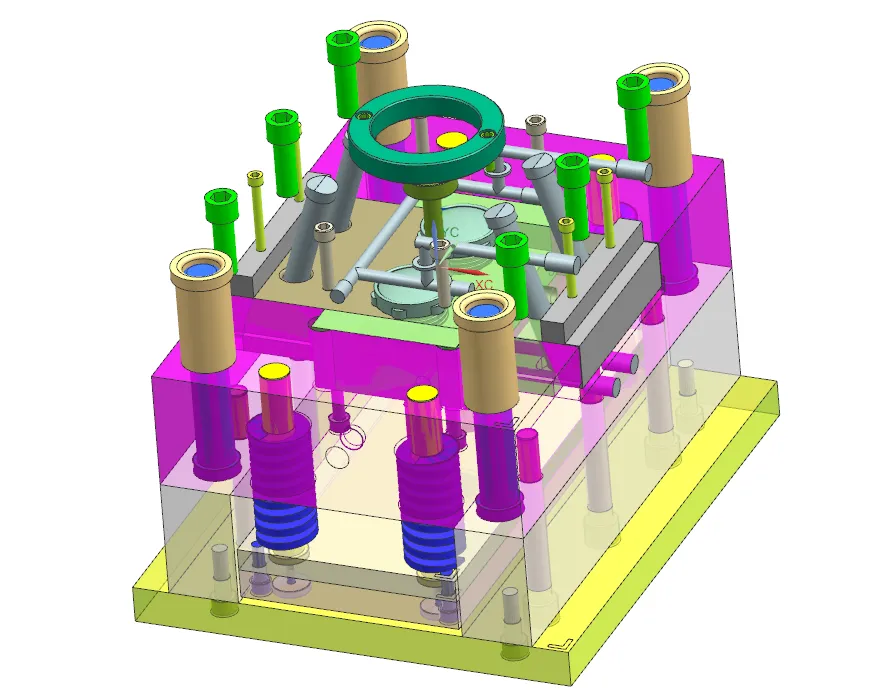

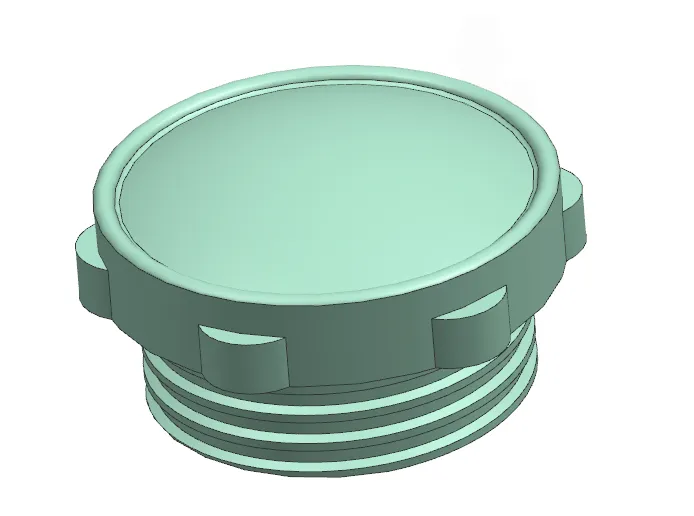

本文开展汽车油箱盖注塑模具设计，塑件选用ABS材料，塑件平均壁厚3.6mm，单件体积25.16cm，质量26.42g。综合塑件结构、成型工艺，确定采用一模两腔布局，选取最大截面处作为分型面，浇注系统采用侧浇口，搭配Z型冷料穴，依靠分型面间隙实现自然排气。 成型零件采用镶嵌式型腔、型芯结构，并完成成型尺寸计算与模板强度校核；采用斜导柱滑块完成螺纹部位抽芯，对抽芯距、抽芯力进行验算。冷却系统采用环绕式水道，保障塑件均匀冷却；推出机构选用推杆顶出，配备复位杆实现机构复位。 选用XSZY250/160注塑机，选用CI型标准模架。依次完成注射量、锁模力、注射压力、安装尺寸、移模行程校核，各项参数均满足成型要求。整套模具结构合理，可实现油箱盖稳定批量注塑生产，可为同类小型带外螺纹塑件模具设计提供参考。
