作品包括：

Word设计说明书1份

开题报告一份

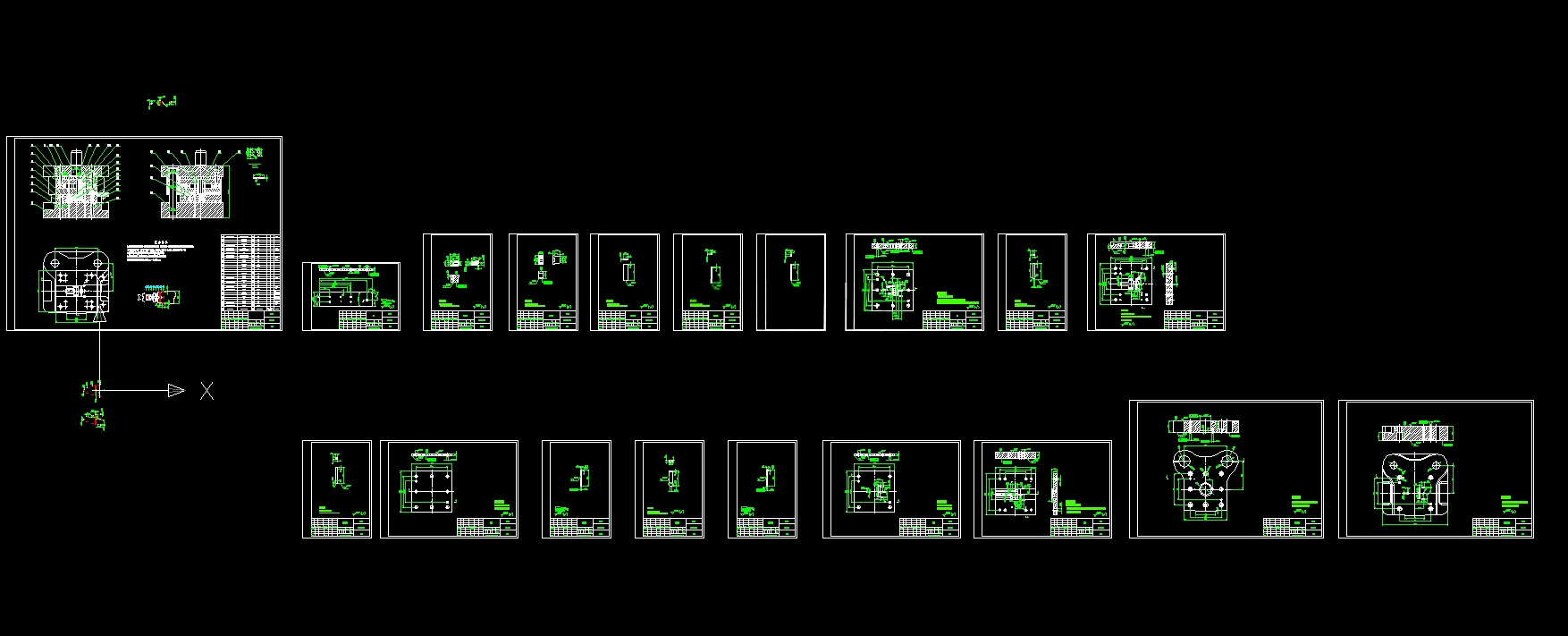

CAD版本图纸，共19张

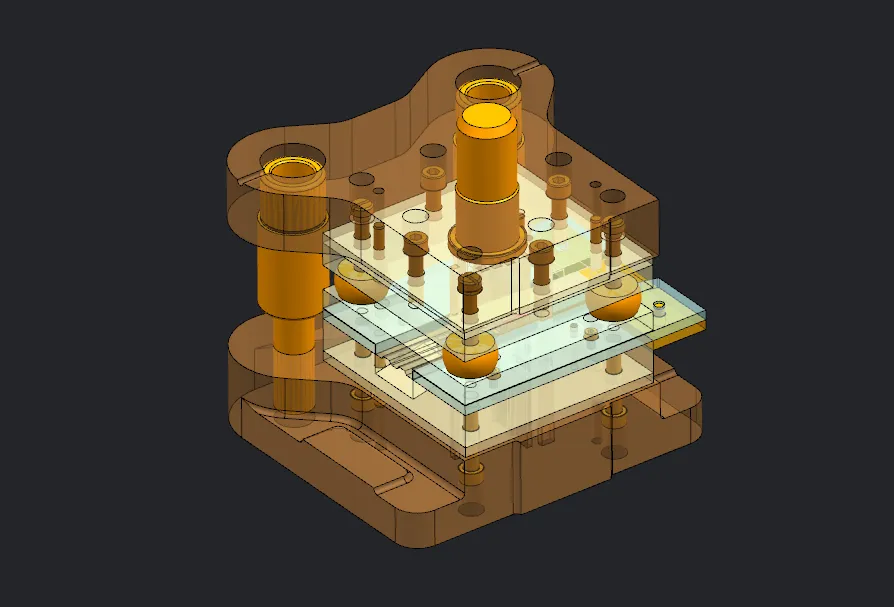

UG三维图一份

摘要

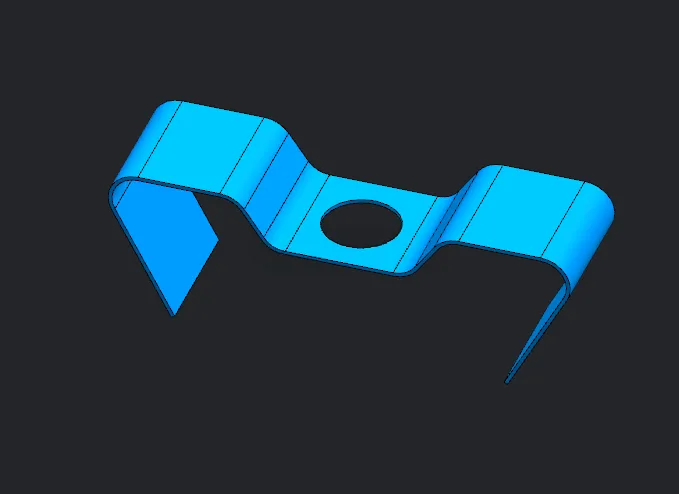

本设计对象为08F材质按压式接线器弹压片，料厚0.15mm，零件包含冲孔、多次弯曲、落料工序，未注尺寸按IT14级。对比单工序模、复合模方案，确定采用**8工位级进模**实现大批量自动化生产。 采用有废料排样，工位依次为侧刃切边冲孔、切边、空位、两次弯曲、空位、落料；计算搭边值，确定送料步距、条料宽度，材料利用率57.04%。完成冲裁力、弯曲力、校正力等工艺力计算，求解压力中心；选用J2310开式可倾压力机，对设备闭合高度、安装尺寸逐项校核，满足装配使用要求。 确定冲裁与弯曲凸凹模间隙，采用配作加工法计算凸凹模刃口工作尺寸；凹模选用Cr12，凸模选用T8A，固定板、垫板采用45钢；选用对角导柱钢板模架，配置弹性卸料机构，合理设计凸凹模、固定板、垫板、模柄及螺钉销钉等标准零部件。 模具总体闭合高度159.15mm，利用CAD完成零部件与装配图纸绘制。整套级进模可在连续行程中完成多道成型工序，生产效率高，能够满足弹压片批量冲压生产需求。
