作品包括：

Word设计说明书1份，共51页，约19000字

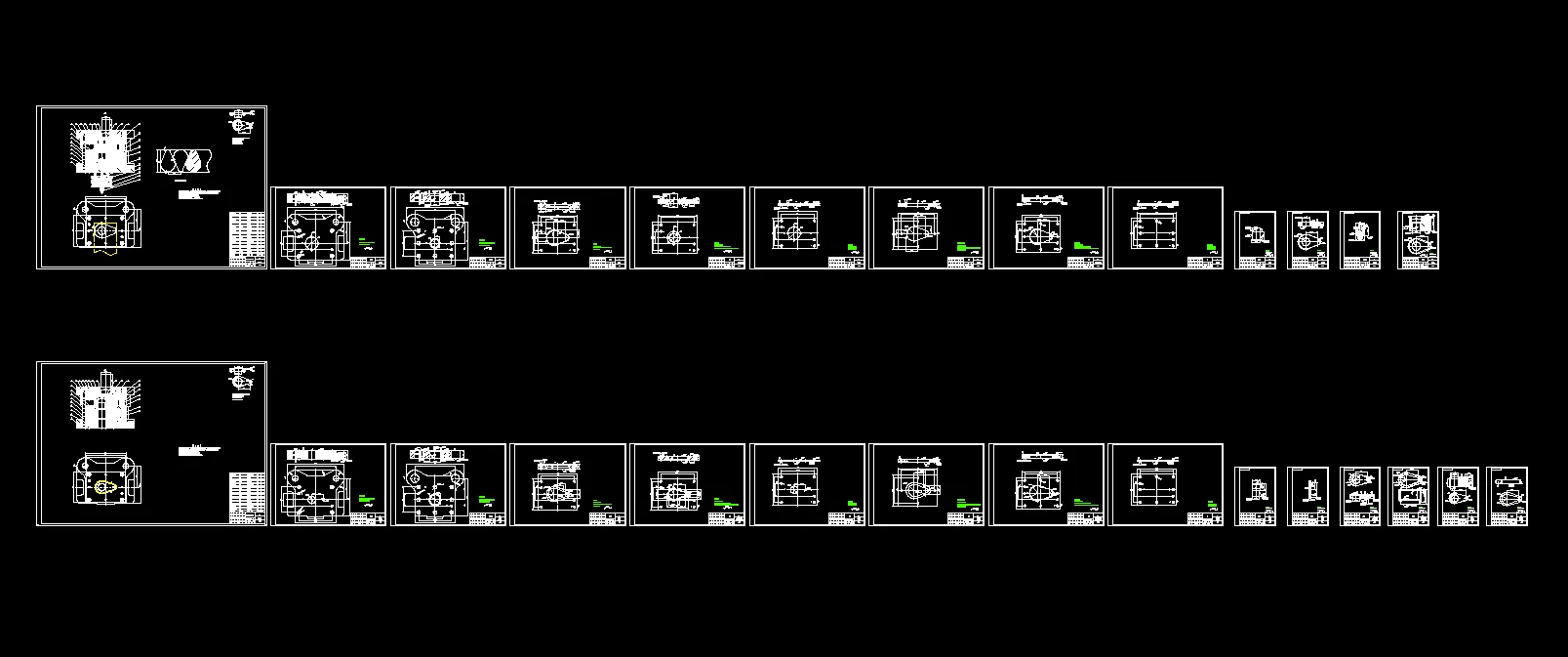

CAD版本图纸，共28张

摘要

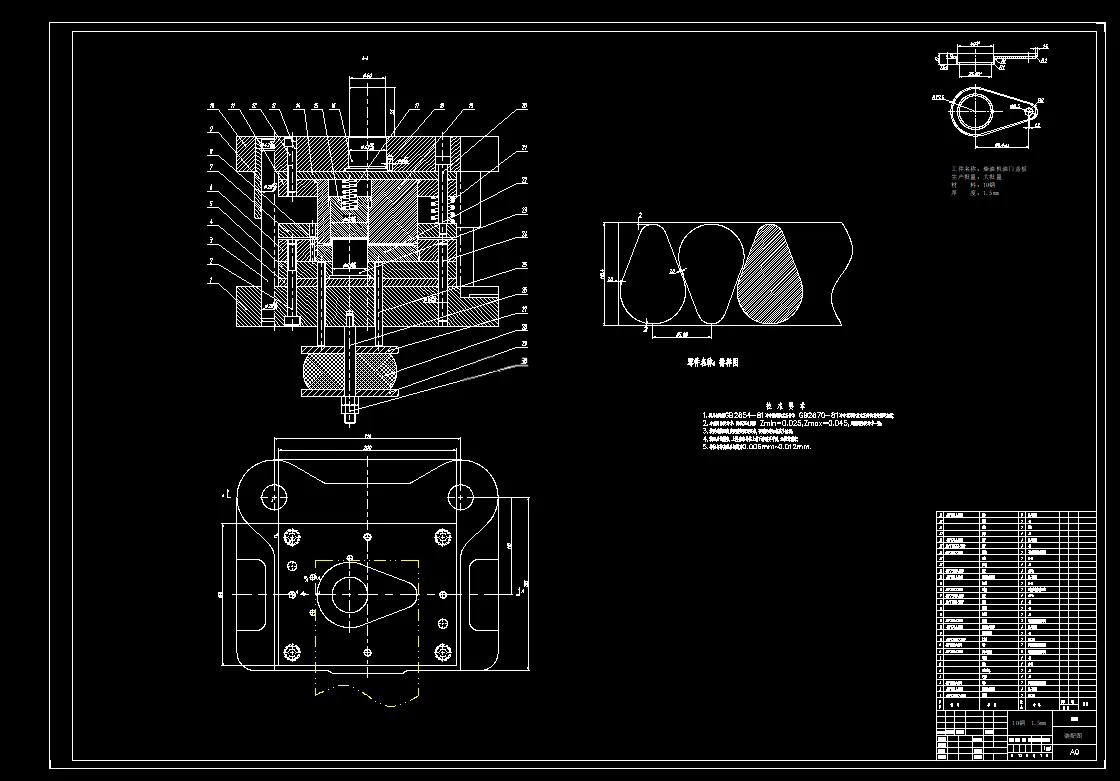

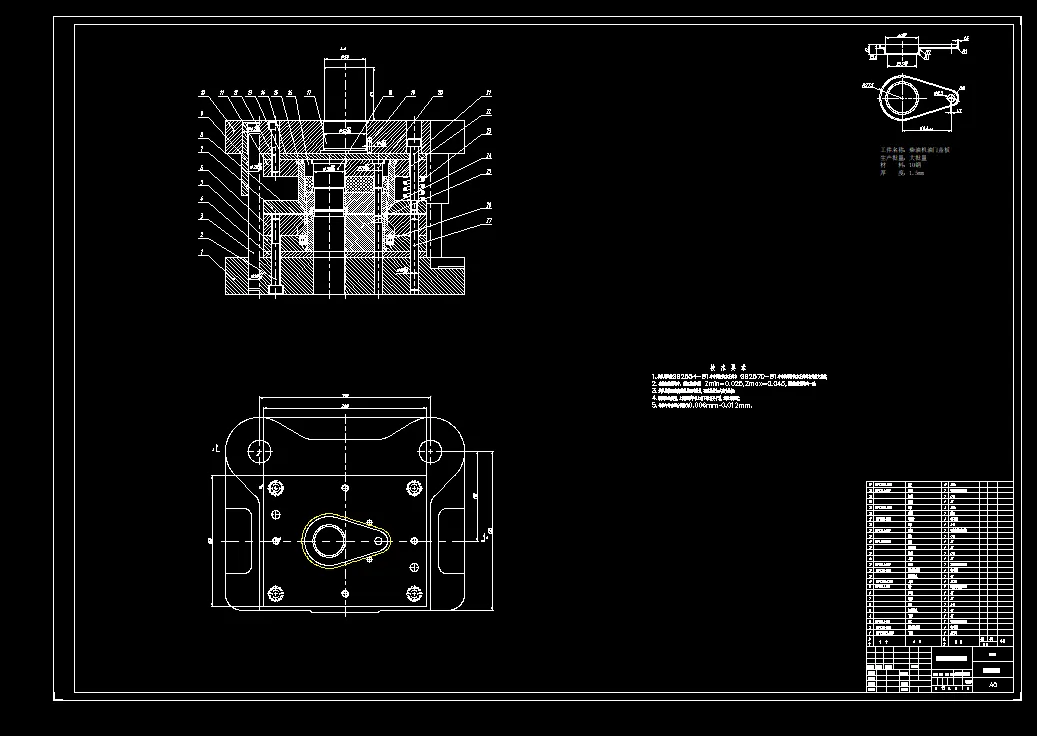

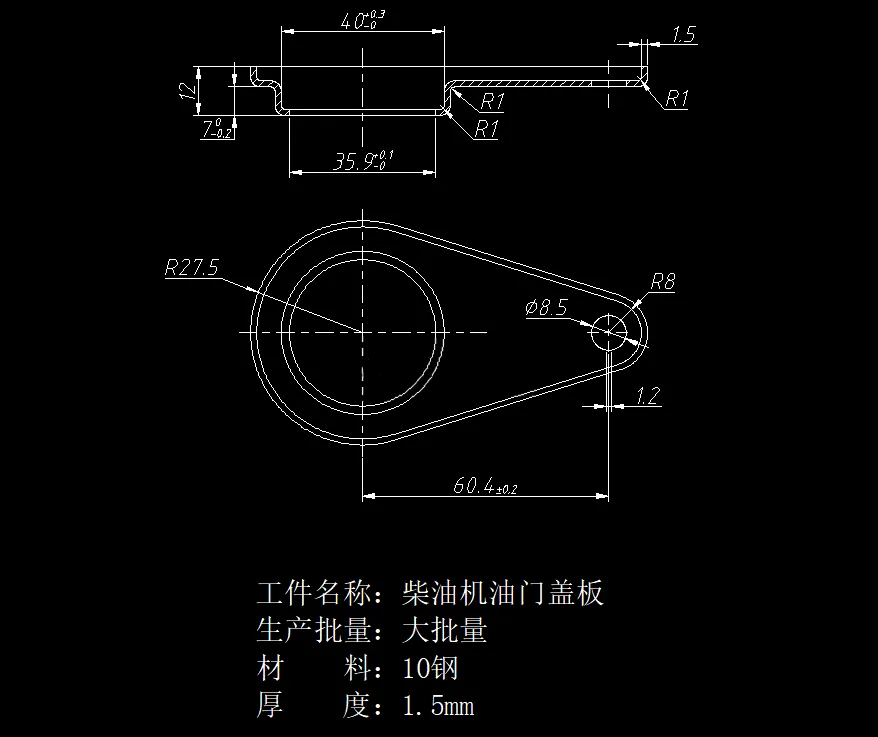

本设计对象为10钢材质柴油机油门盖板，料厚1.5mm，零件属于阶梯拉深件，包含落料、拉深、修边、二次拉深、冲孔工序，未注尺寸执行IT14级。对比单工序模、级进模方案，确定采用**两套复合模**完成生产：第一套实现落料拉深，第二套完成修边、再拉深与冲孔。 采用有废料排样，确定搭边、送料步距与条料宽度，材料利用率76.08%；计算两套模具的冲裁力、拉深力、压边力、卸料推件力，分别求得总工艺力186.8kN、271kN，计算压力中心；分别选用J2325、J2340开式可倾压力机。确定冲裁与拉深凸凹模间隙，采用分开加工法完成凸凹模刃口尺寸计算。 模具凹模、凸模选用Cr12，固定板、垫板采用45钢；配置弹簧弹性卸料、弹性压边推件机构，采用挡料销+导料销定位，选用压入式模柄以及标准螺钉销钉；完成凹模板、凸模、固定板、垫板等零部件尺寸设计。对压力机公称压力、滑块行程、模柄孔、闭合高度逐项校核，闭合高度不足需加装垫板适配安装。 制定模具装配、尺寸、硬度、外观检测要求，借助CAD完成零部件及两套模具装配图纸绘制。两套复合模具分工序配合工作，结构合理，可实现油门盖板大批量冲压生产。
