作品包括：

Word设计说明书1份

开题报告一份

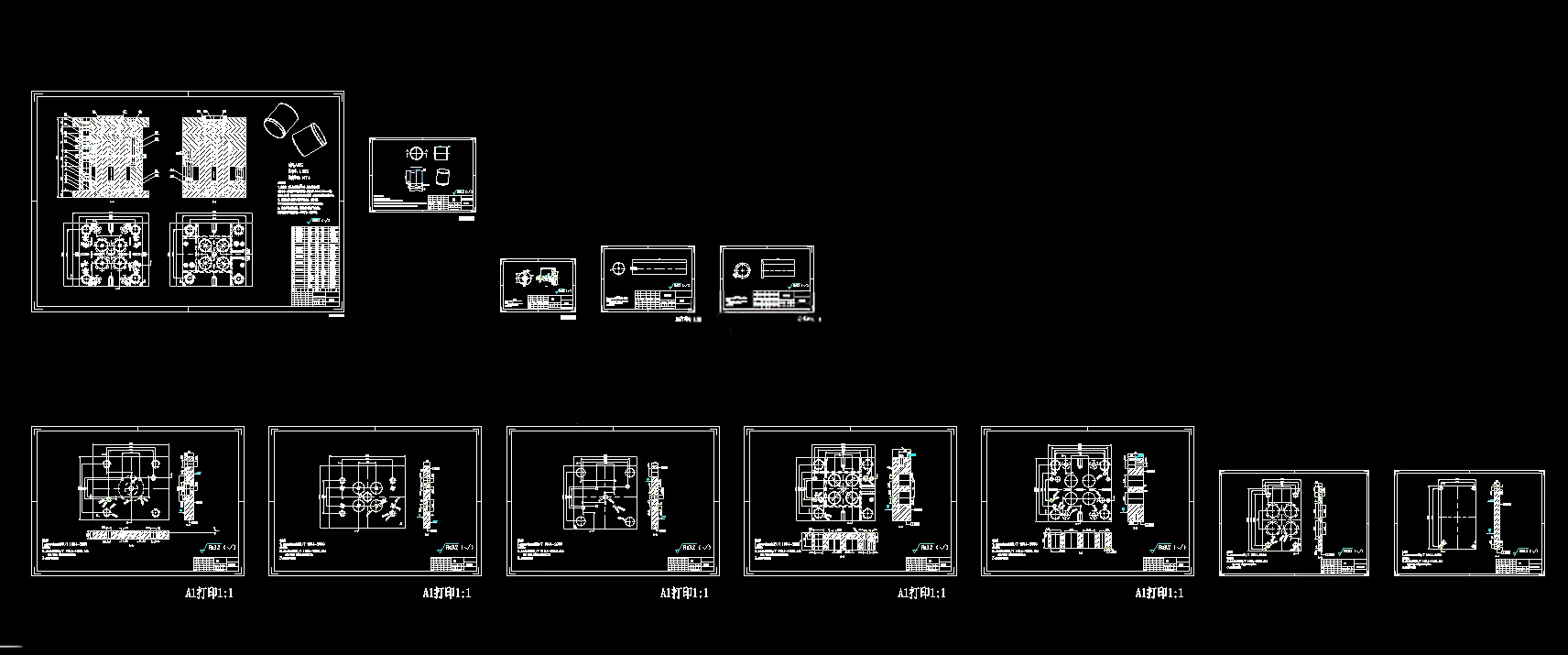

CAD版本图纸，共12张

UG三维图一份

摘要

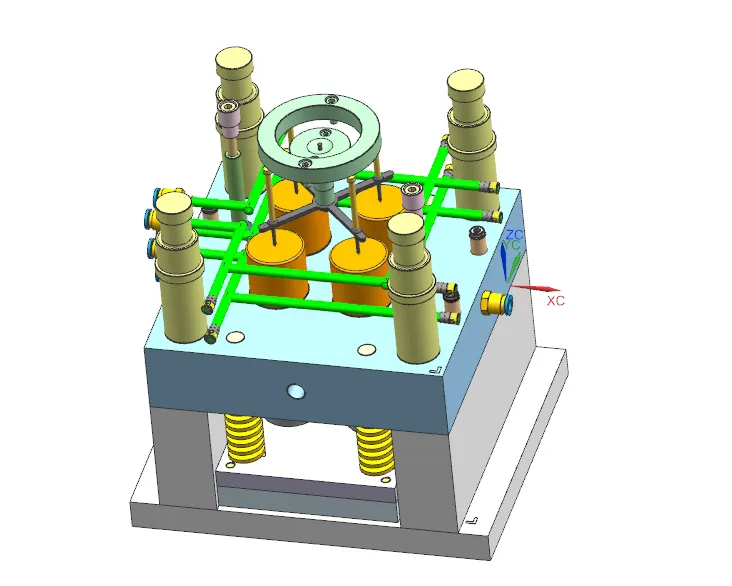

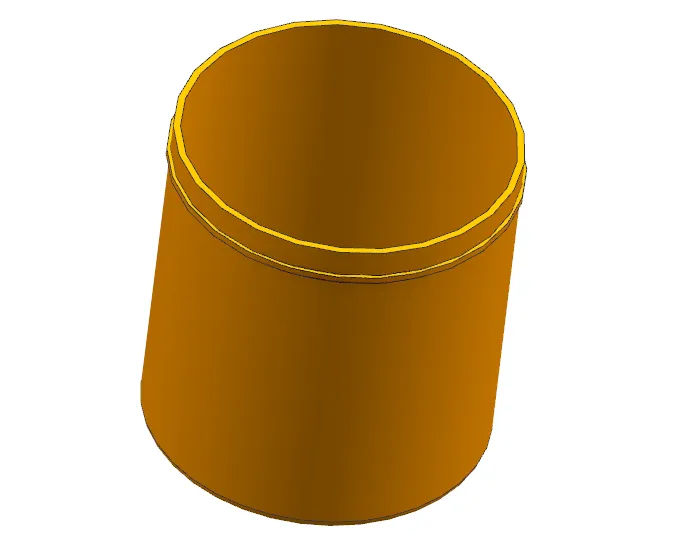

本文开展塑料牙签筒注塑模具设计，塑件材料选用PC聚碳酸酯，塑件尺寸49×50mm，平均壁厚0.97mm，单件体积9.08cm，质量10.89g，精度等级MT4。模具采用**一模四腔**对称布局，分型面设置在塑件最大轮廓位置；浇注系统选用点浇口布置于塑件顶端，搭配锥形主流道、圆形截面分流道、Z型冷料穴，依靠分型面与推管间隙实现自然排气。 成型零件采用整体式型腔与型芯，按照平均尺寸法完成尺寸计算。设计环绕式循环冷却水冷却系统，完成热量、冷却水流量计算，确定冷却管道直径8mm。脱模机构选用中心推管推出，完成脱模力与推管强度校核，配备复位杆弹簧复位机构实现推出部件复位。 选用龙记FCI点浇口标准模架2525A70B60C100，匹配XSZY250/160注塑机，依次对注射量、锁模力、注射压力、模具安装尺寸、移模行程进行校核，各项参数均满足成型生产要求。整套模具结构合理，能够保障牙签筒成型质量，可实现该塑件批量注塑生产。
