作品包括：

Word设计说明书1份

开题报告一份

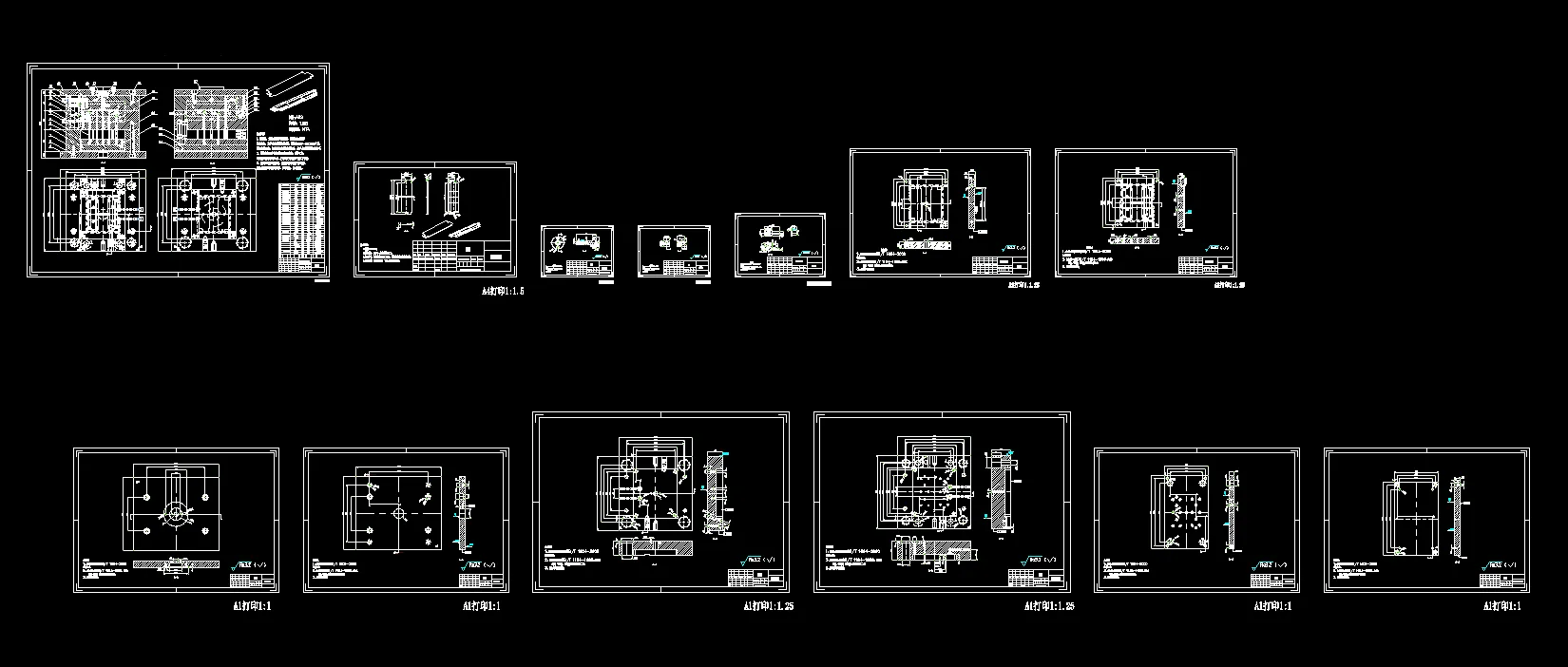

CAD版本图纸，共13张

UG三维图一份

摘要

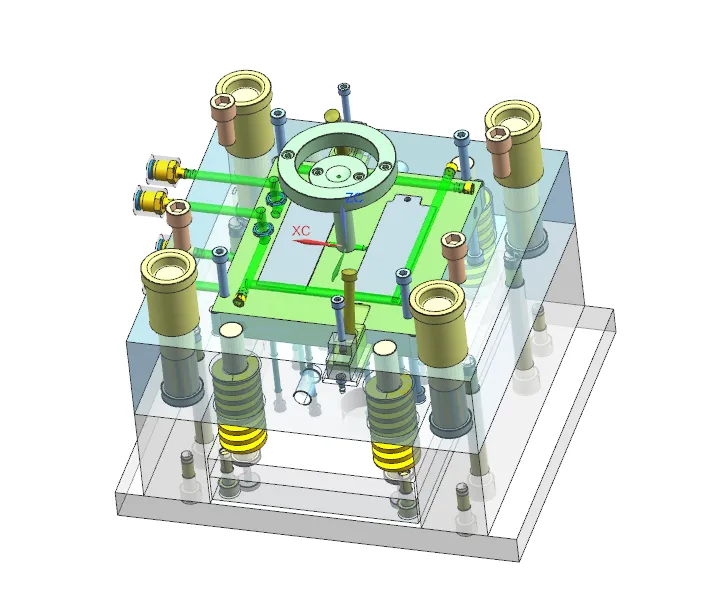

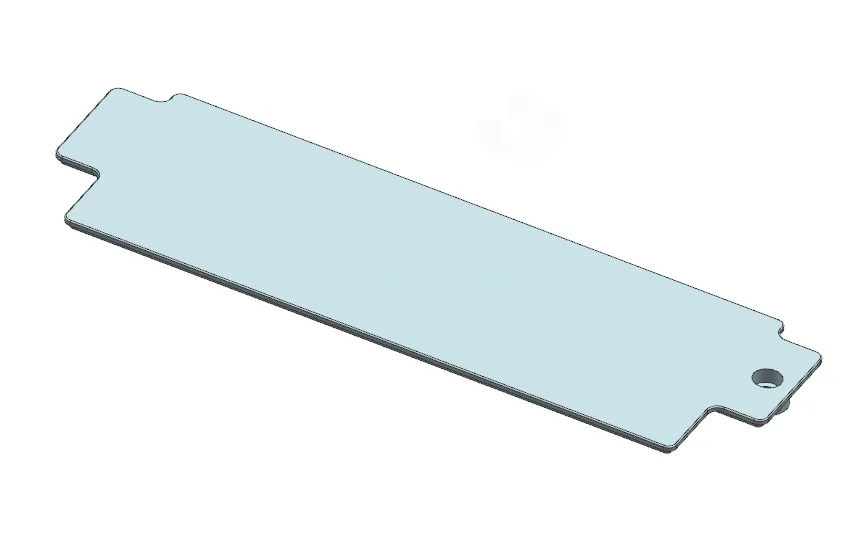

本文完成ABS材质扫地机器人电池盖注塑模具设计，塑件外形尺寸43.4mm×143.2mm×6mm，平均壁厚1.21mm，单件质量9.63g，尺寸精度MT4。塑件带有侧向倒扣，采用斜导柱滑块侧向抽芯机构，完成抽芯力、抽芯距计算校核。模具采用一模两腔对称布局，分型面选取塑件最大轮廓位置。 浇注系统选用侧浇口，设计锥形主流道、圆形分流道与Z型拉料杆冷料穴，依靠分型面间隙实现自然排气。成型零件采用镶嵌式型腔、型芯，依据ABS收缩率完成成型尺寸计算与模板强度校核；冷却系统采用直径8mm环绕式循环水路；推出机构采用9根推杆顶出，搭配复位杆弹簧复位与导柱导套导向机构。 选用CI型标准模架与XSZY250/160注塑机，对注射量、锁模力、注射压力、模具安装尺寸、移模行程逐项校核。借助Moldflow开展模流仿真，对充填、压力、熔接痕、气穴、冷却、翘曲变形进行分析，仿真结果满足成型要求。整套模具机构动作可靠，可实现电池盖批量注塑，对平板类壳体塑件模具设计具有参考价值。
