作品包括：

Word设计说明书1份

开题报告一份

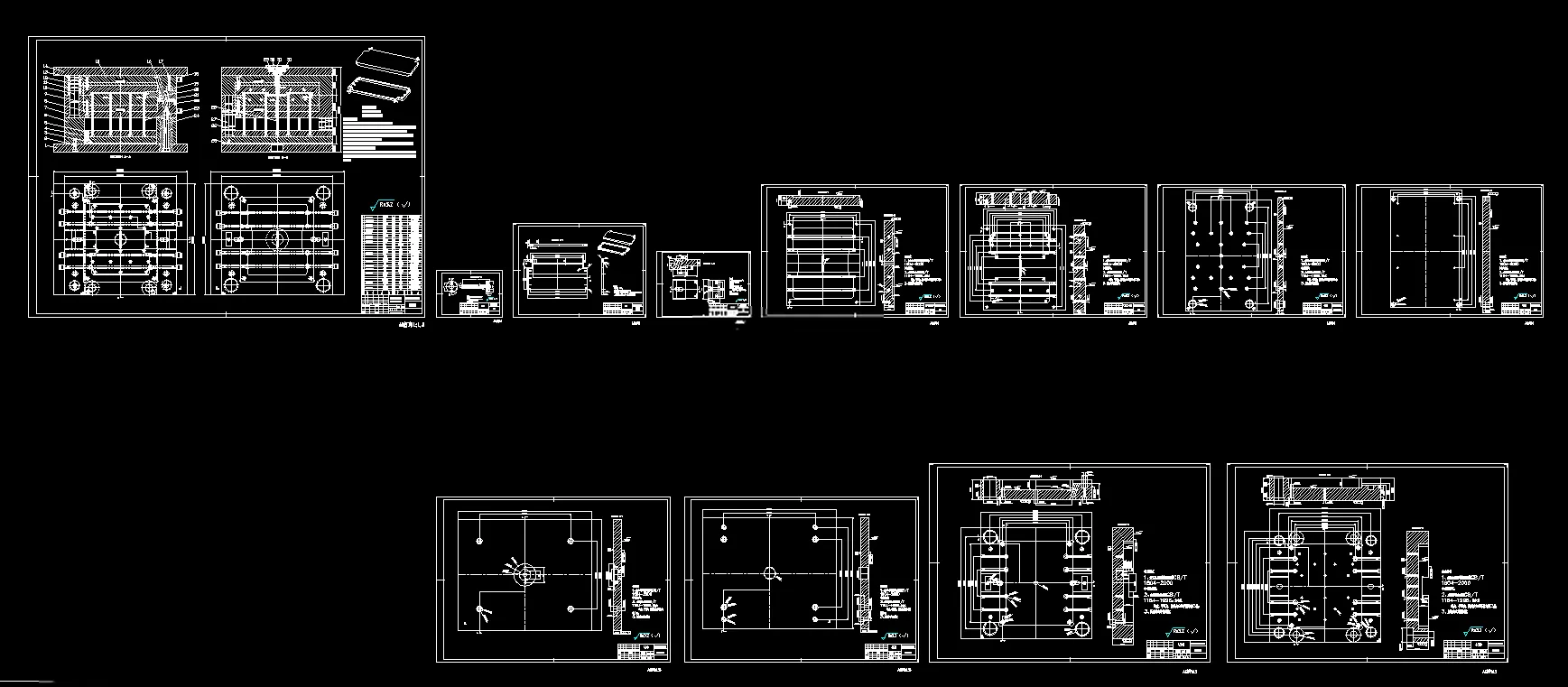

CAD版本图纸，共12张

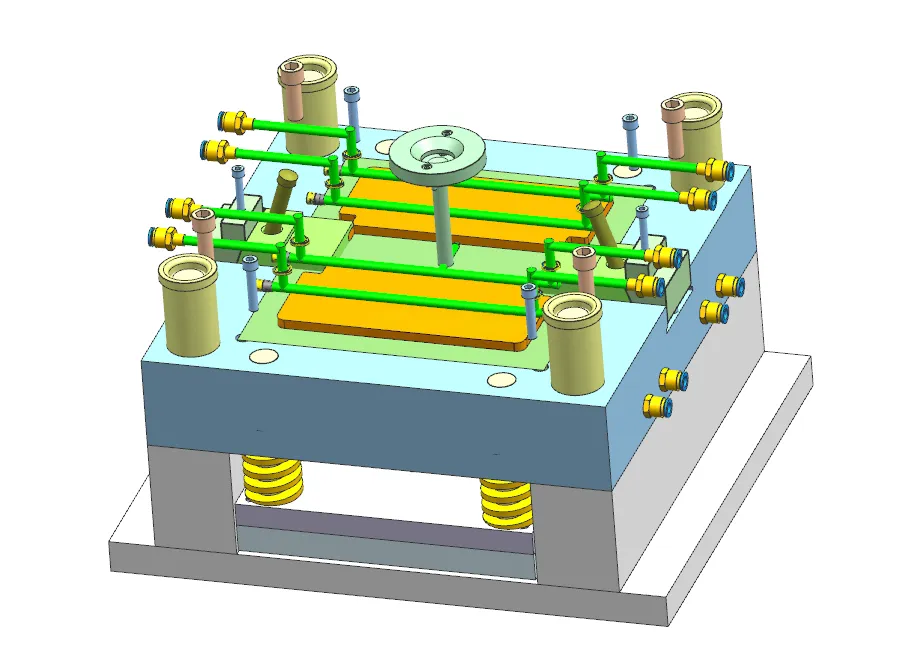

UG三维图一份

摘要

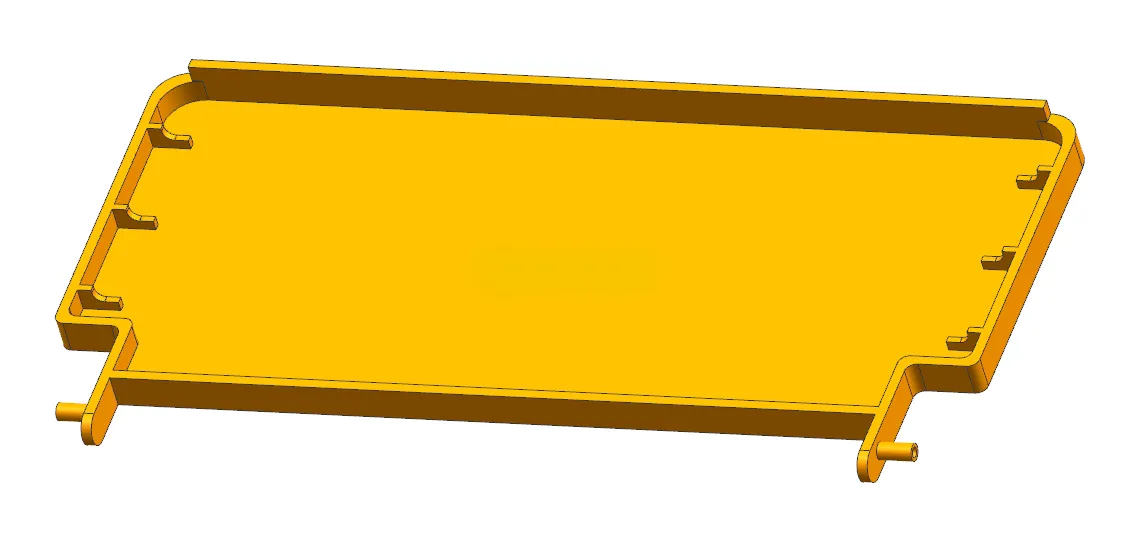

本设计对象为ABS材质打印机送纸托盘，塑件外形尺寸268×137×15mm，平均壁厚2.64mm，单件质量119.66g，成型精度MT4级，材料收缩率0.5%。 模具采用**一模两腔**对称布局，分型面选取塑件最大轮廓位置；浇注系统选用侧浇口，搭配Z型冷料穴与拉料杆，依靠分型面间隙完成排气，完成主流道、分流道、浇口尺寸计算。塑件两端存在侧向卡扣，设置18°斜导柱滑块侧向抽芯机构，抽芯行程15mm，并完成抽芯力核算。成型零件采用镶嵌式型腔、型芯，完成成型工作尺寸计算与型腔侧壁厚度校核。 冷却系统采用环绕式水冷回路，水道直径10mm，设定成型周期40s；推出机构布置20根φ8圆形推杆均匀顶出，校核推杆强度，配备复位杆弹簧复位机构与导柱导套导向。选用CI型标准模架5050A90B100C120，匹配XSZY500/350卧式注塑机，对注射量、锁模力、模具安装尺寸、闭合高度逐项校核，全部满足生产条件。 整套模具借助UG完成三维建模与CAD工程图纸绘制，模具动作可靠，能够实现送纸托盘大批量注塑成型，保证塑件成型品质。
