作品包括：

Word设计说明书1份

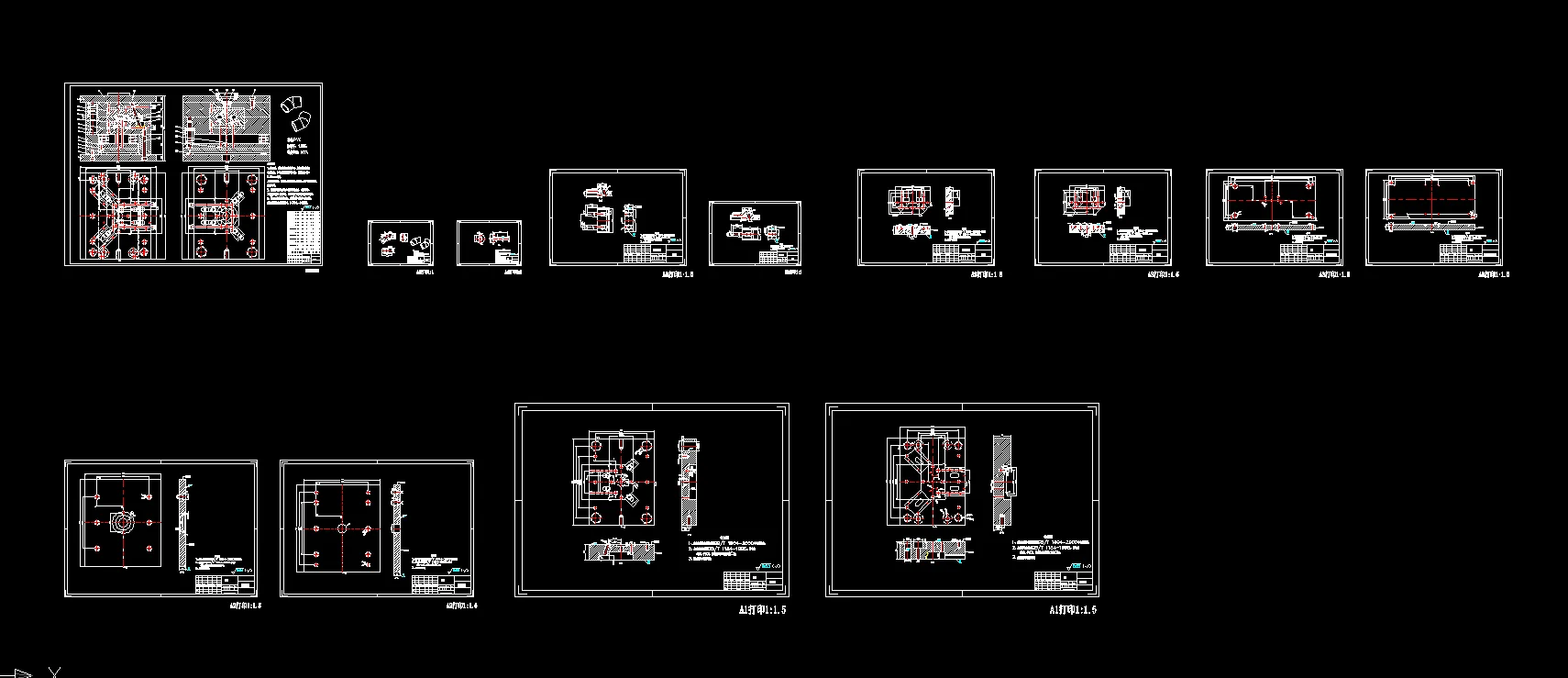

CAD版本图纸，共13张

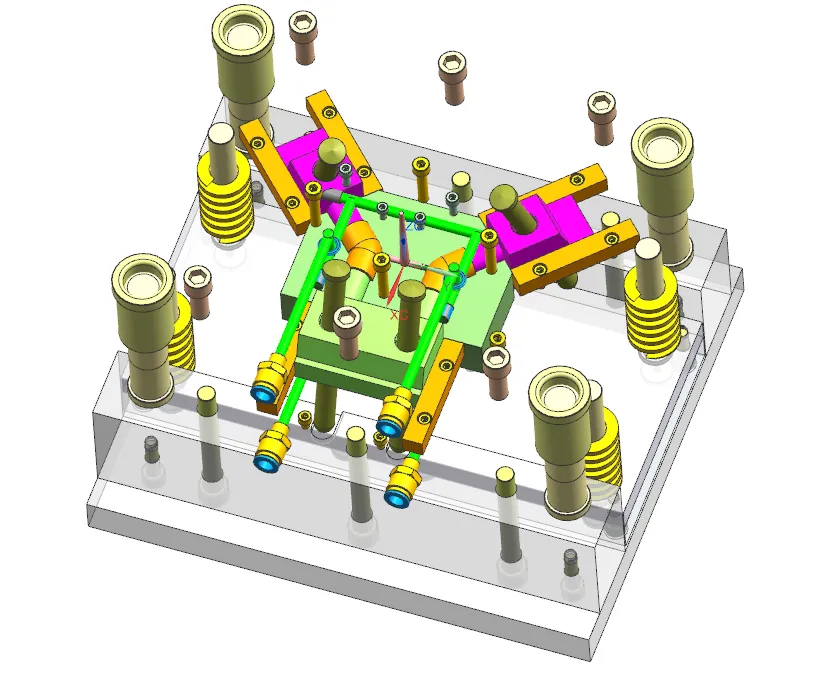

UG三维图一份

摘要

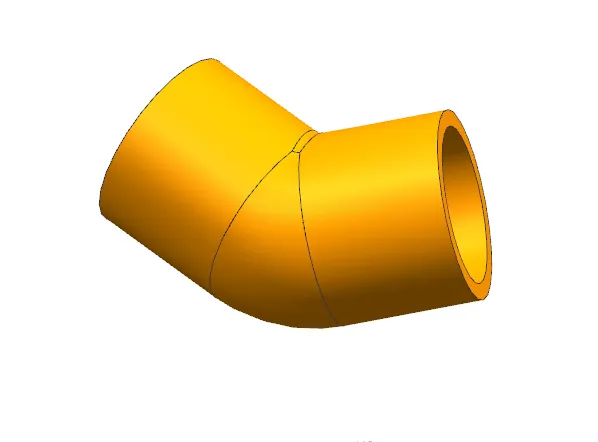

本文完成φ20×45°粘接式PVC弯头注塑模具设计，塑件外形尺寸46.44mm×36.55mm×24.48mm，平均壁厚2.17mm，单件质量9.25g，精度等级MT4。塑件存在侧向倒扣，采用斜导柱滑块抽芯机构，完成抽芯距、抽芯力计算校核。 模具采用一模两腔对称布局，分型面选取塑件最大轮廓位置；浇注系统选用侧浇口，设计主流道、圆形分流道与Z型冷料穴，依靠分型面与镶件间隙实现自然排气。成型零件采用镶嵌式型腔、型芯，结合PVC收缩率完成成型尺寸计算；冷却系统采用直径8mm环绕式冷却水路，完成冷却水流量核算；推出机构布置3根φ5mm推杆，搭配复位杆弹簧复位机构。 选用CI型标准模架与XSZY250/160注塑机，对注射量、锁模力、注射压力、模具安装尺寸、移模行程逐项校核，各项参数均满足成型条件。整套模具机构动作可靠，可实现PVC弯头管件批量注塑，对同类管道接头类塑件模具设计具有参考价值。
