作品包括：

Word设计说明书1份

开题报告一份

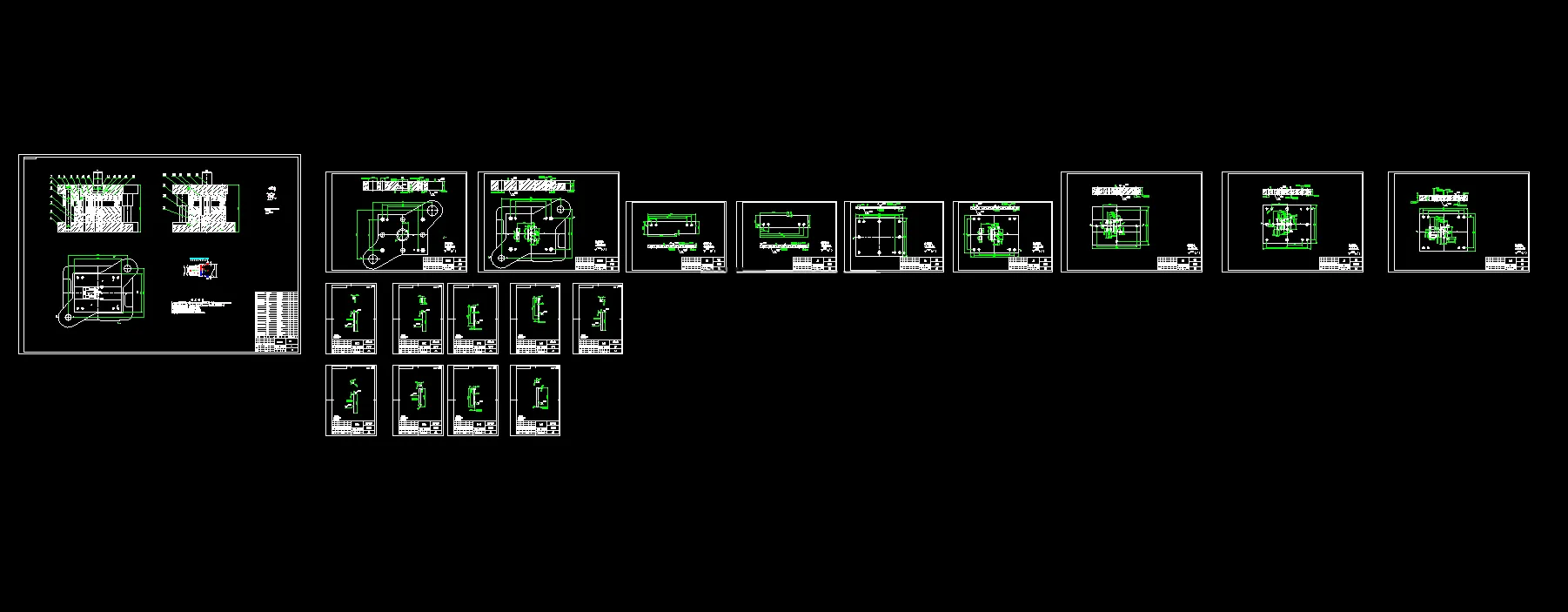

CAD版本图纸，共19张

UG三维图一份

摘要

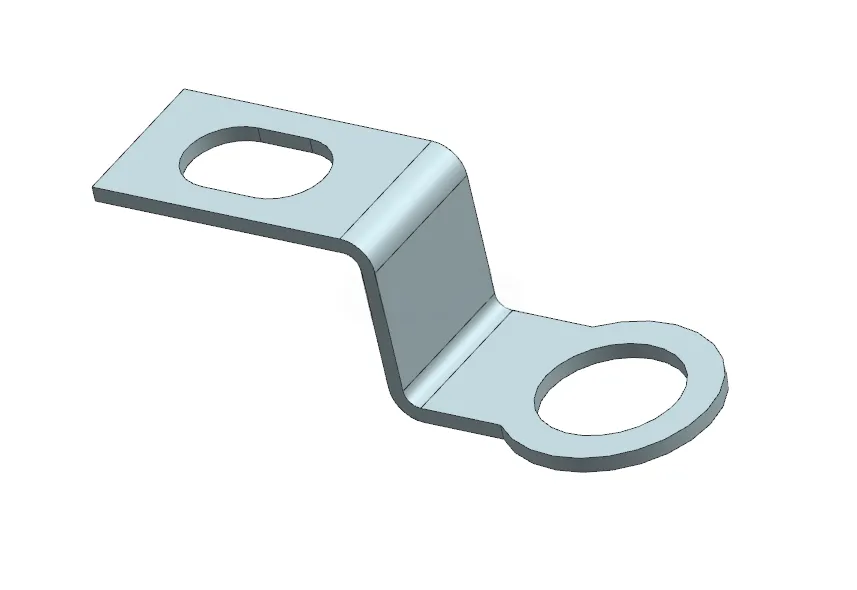

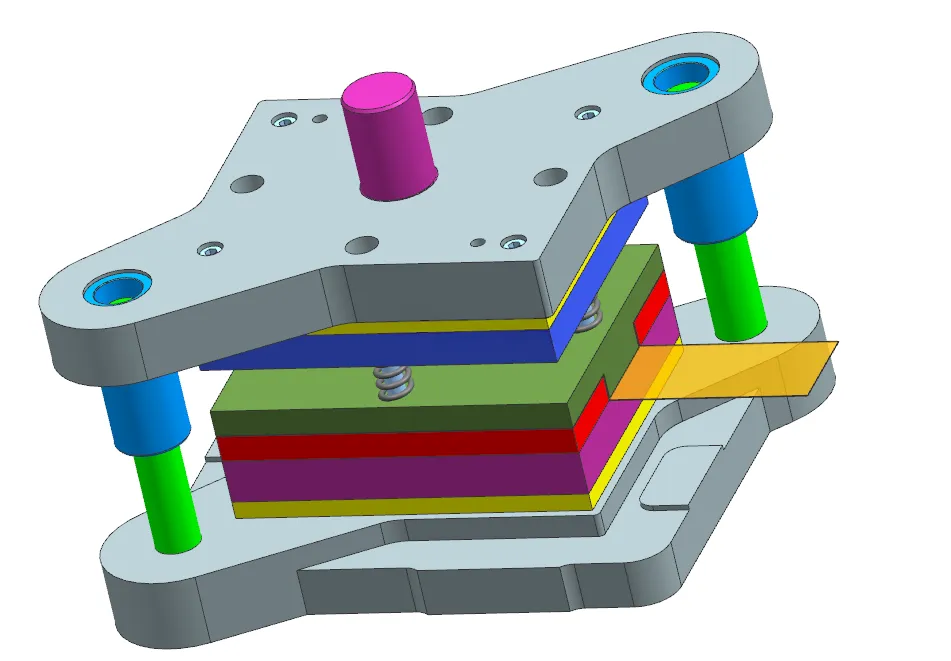

本设计对象为H68铜材电器开关过电片，板厚0.5mm，零件包含冲孔、Z形弯曲、落料工序，未注尺寸按IT14级。对比单工序模、复合模方案，确定采用**10工位级进模**实现大批量连续冲压。 完成零件钣金展开，对比三种排样方案，选用中间载体对排方案，送料步距8.2mm，条料宽度54.48mm；工位依次为冲侧刃导正孔、空位导正、冲孔、冲废料、空位、两次分步Z形折弯、空位、落料，依靠导正销实现条料精定位。计算总工艺力61.7kN，确定压力中心，选定冲裁与弯曲间隙，对弯曲回弹预留试模修磨量，完成凸凹模刃口尺寸配作计算。 模具选用对角导柱钢板模架；凹模采用Cr12，凸模选用T8A，固定板、垫板采用45钢；采用弹簧式弹性卸料机构，完成各模板厚度、模柄、螺钉销钉选型。初选J2325开式可倾压力机，校核公称压力、滑块模柄孔尺寸，模具闭合高度不足，生产需加装垫板适配安装。 整套模具借助CAD完成二维装配与零部件图纸绘制，整套结构合理，可完成过电片全部冲压工序，满足零件批量生产要求。
