作品包括：

Word设计说明书1份

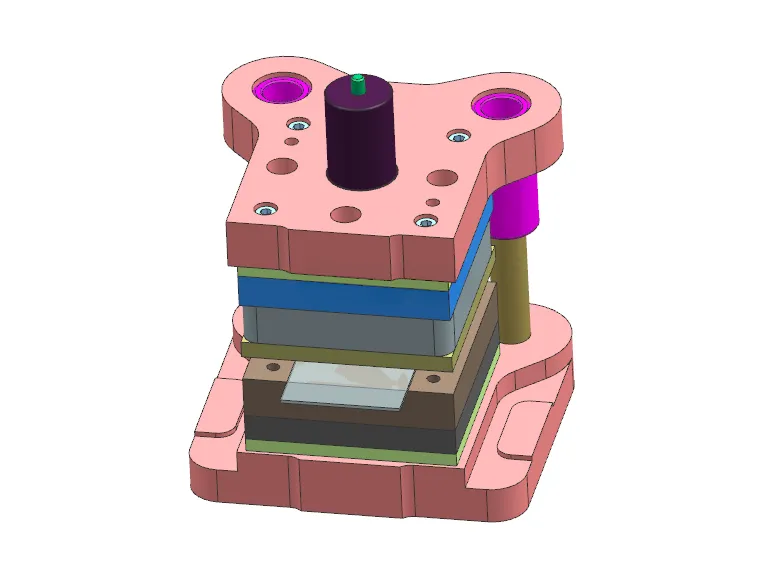

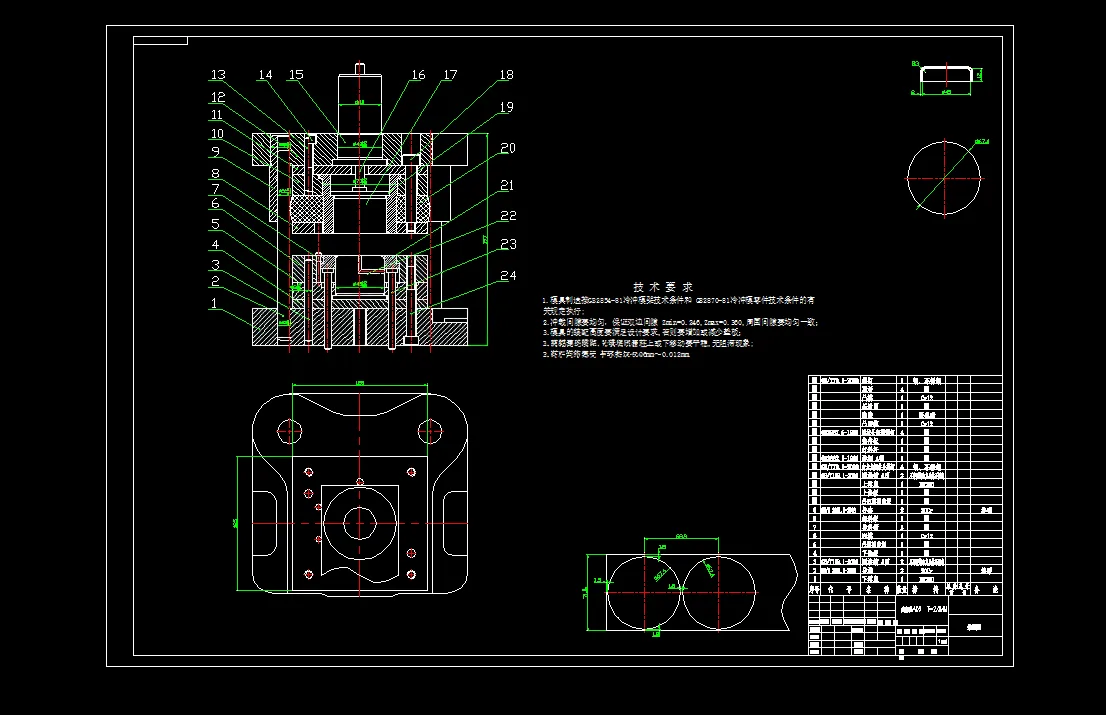

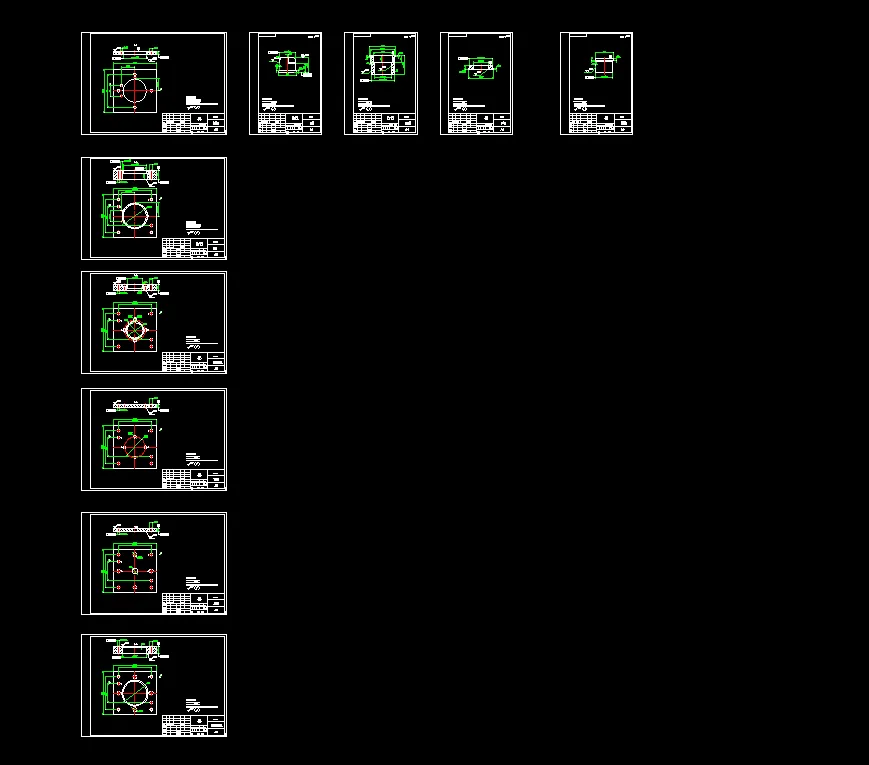

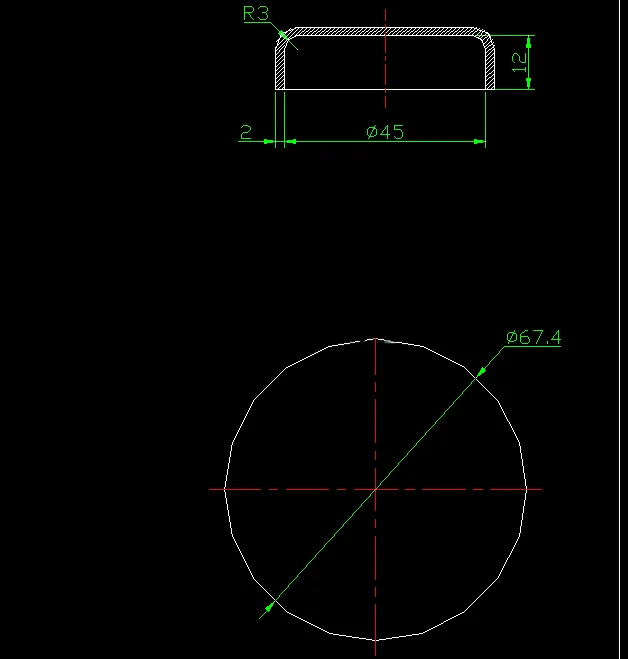

CAD版本图纸，共11张

UG三维图一份

摘要

本设计针对厚度1.5mm的5052铝合金无凸缘圆筒拉深件开展冲压模具设计，零件精度IT12，属于批量生产，先完成冲压工艺分析。依据等面积原则并计入修边余量，计算得出毛坯直径φ50mm；查阅拉深系数与相对高度表格，判定零件可一次完成拉深，拉深后需做圆角整形处理。 对比三种加工方案，选定**落料拉深复合模加后续整形**的工艺方案。完成排样设计，确定搭边、送料步距与条料宽度，材料利用率77.65%。计算落料力、卸料力、拉深力等各项工艺力，核算总冲压力并初选压力机，完成压力中心求解。 按照冲裁模具设计准则，计算凸、凹模刃口尺寸与制造公差，校核冲裁间隙，同时确定拉深工序凸凹模间隙。完成模架、凸凹模、固定板、垫板、卸料机构、定位件、紧固件等零部件选型与尺寸设计。 通过本次设计，掌握圆筒拉深件冲压整套设计流程，学会毛坯计算、拉深次数判定、排样、工艺力计算、模具零部件设计等冲压核心知识，加深对复合冲压模具的理解。
