作品包括：

Word设计说明书1份

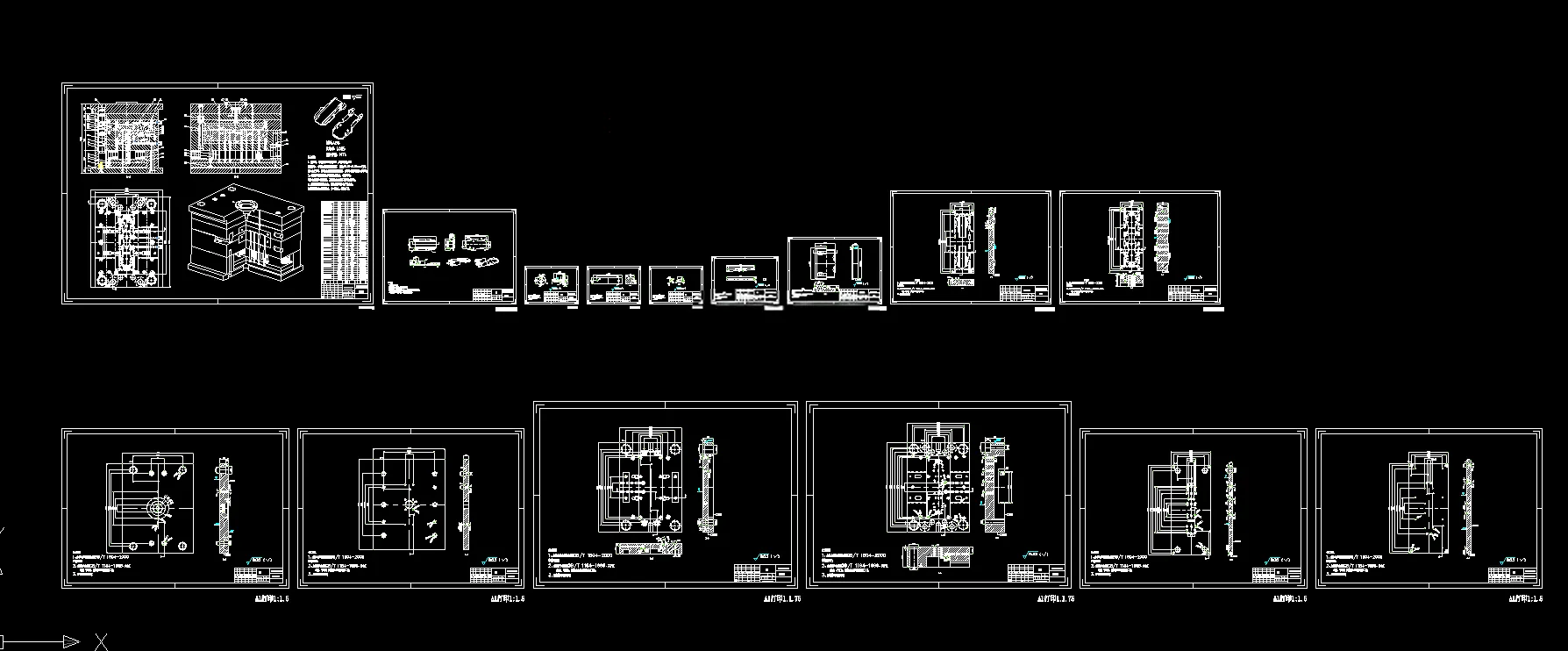

CAD版本图纸，共15张

UG三维图一份

摘要

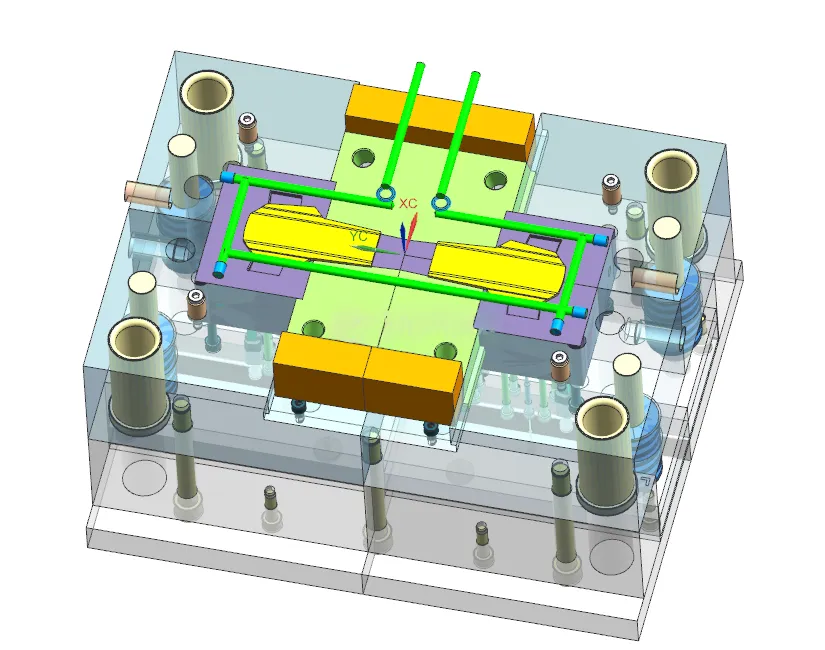

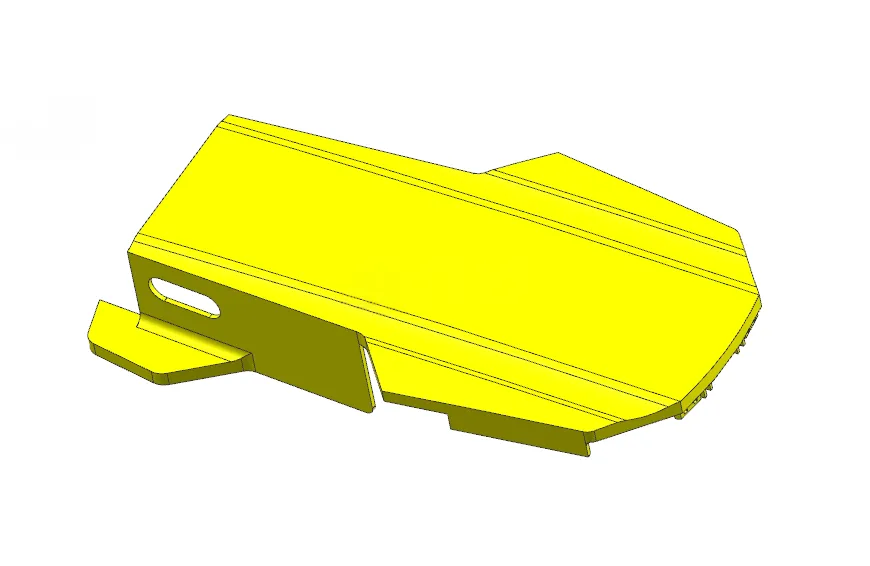

本文针对ABS材质无人机外壳开展注塑模具设计。塑件尺寸66mm×128.36mm×29.02mm，平均壁厚1.75mm，精度MT4MT5级，塑件侧壁存在侧向倒扣，采用**一模两腔**布局，分型面设置在塑件最大轮廓位置。 浇注系统选用点浇口，搭配圆锥形主流道、圆形分流道，配置标准浇口套与定位环；成型零件采用718H钢材镶嵌式型腔型芯，依据ABS收缩率完成型腔、型芯成型尺寸计算。针对侧向倒扣设置斜导柱滑块侧向抽芯机构，完成抽芯力、抽芯距与斜导柱参数校核。推出机构采用推杆与推管组合顶出，配备复位杆弹簧复位及导柱导套导向机构；采用水冷循环冷却回路，水道直径取8mm，依靠分型面间隙实现排气。 选用CI3550A60×B110×C100标准两板模架，匹配XSZY500/350注塑机，完成注射量、锁模力、注射压力、开模行程、模具安装尺寸校核。借助Pro/E完成三维建模，模具结构运行可靠，可实现无人机外壳批量注塑，为同类小型电子壳体模具提供设计参考。
