作品包括：

Word设计说明书1份

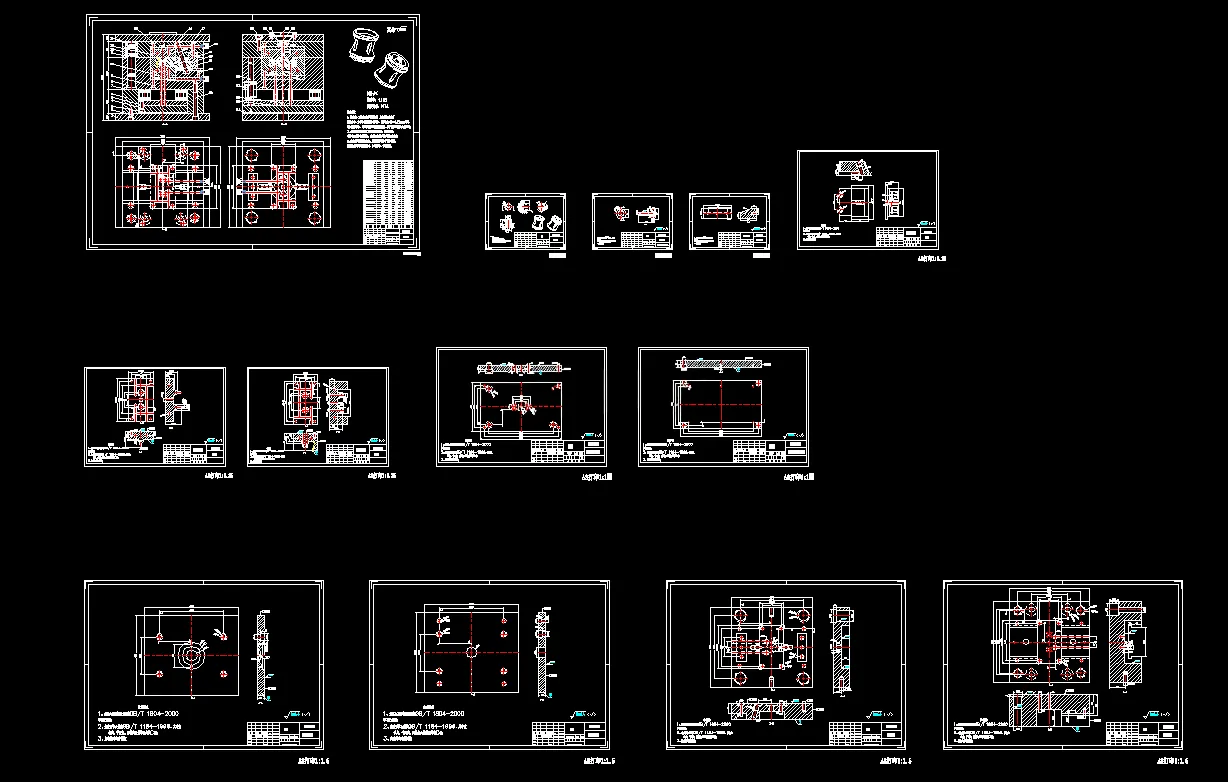

CAD版本图纸，共13张

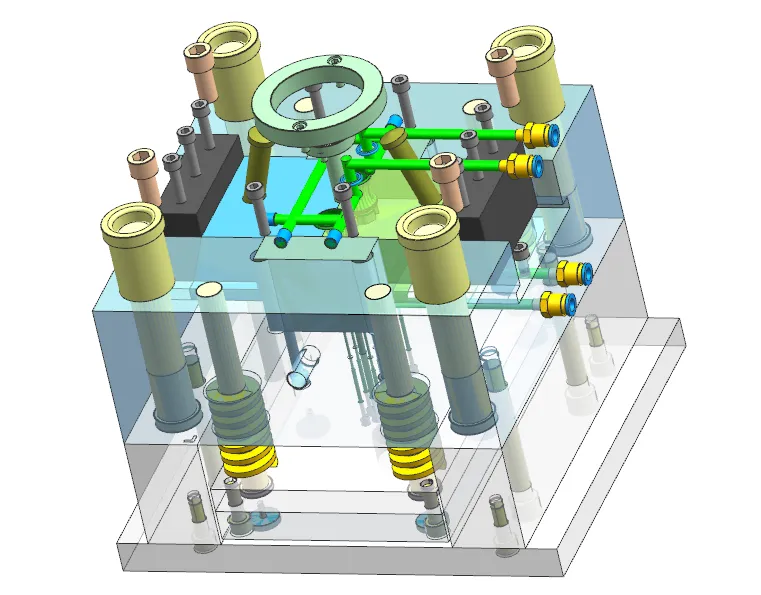

UG三维图一份

摘要

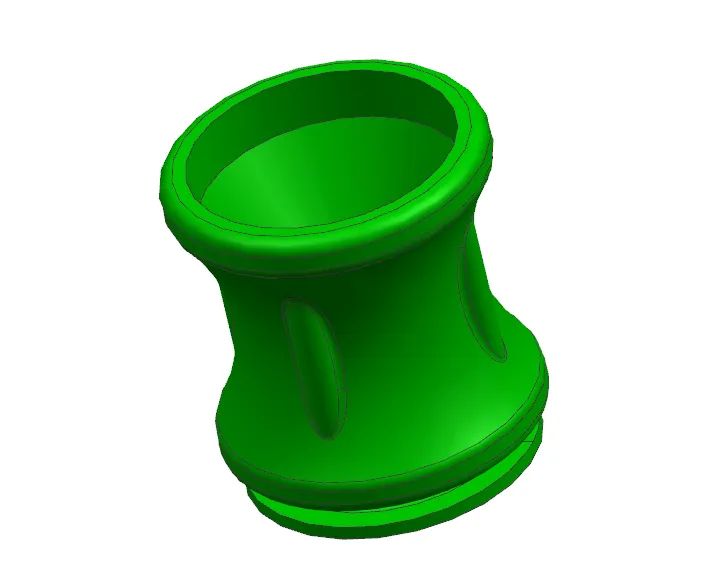

本文针对PC材质适配器塑件开展两板注塑模具设计。塑件尺寸26.94mm×26.94mm×32.04mm，平均壁厚1.90mm，精度MT4MT5级，侧壁带有侧向孔位，采用**一模两腔**对称布局，分型面设置在塑件最大轮廓处。 浇注系统采用侧浇口，搭配圆锥形主流道、圆形分流道，设置Z型冷料穴，依靠分型面间隙完成排气；成型零件采用镶嵌式型腔型芯，依据PC收缩率完成成型尺寸与强度校核。针对侧孔设计斜导柱滑块侧向抽芯机构，完成抽芯力、抽芯距及斜导柱参数计算。推出机构采用多根推杆顶出，配备复位杆弹簧复位与导柱导套导向；布置环绕式水冷回路，水道直径取8mm。 选用CI3030A60×B120×C90标准两板模架，匹配XSZY250/160注塑机，对注射量、锁模力、注射压力、开模行程、安装尺寸逐项校核。利用Moldflow开展CAE仿真，分析填充、熔接痕、气穴与变形，仿真结果满足成型要求。借助UG完成三维建模，模具结构可靠，可实现适配器批量注塑，为小型带侧孔壳体模具提供参考。
