作品包括：

Word设计说明书1份

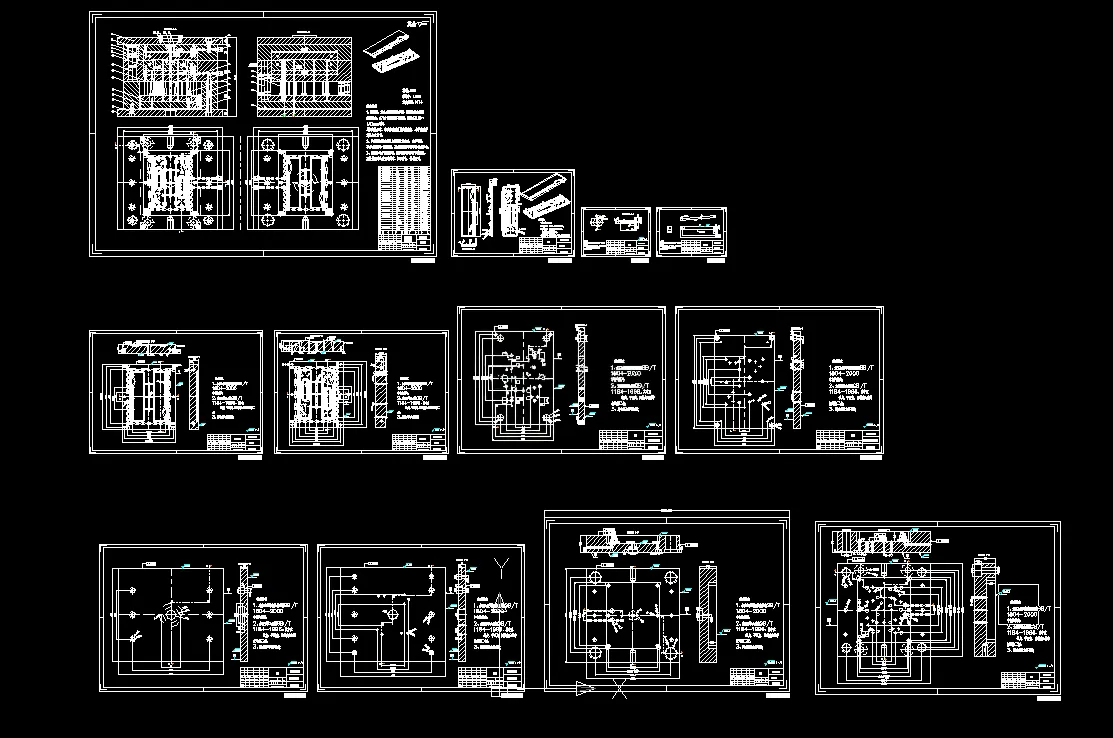

CAD版本图纸，共12张

UG三维图一份

摘要

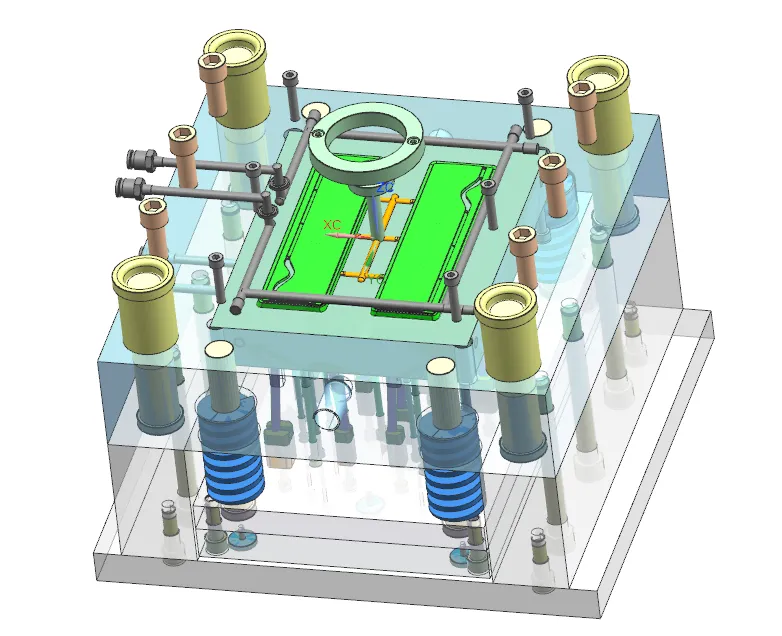

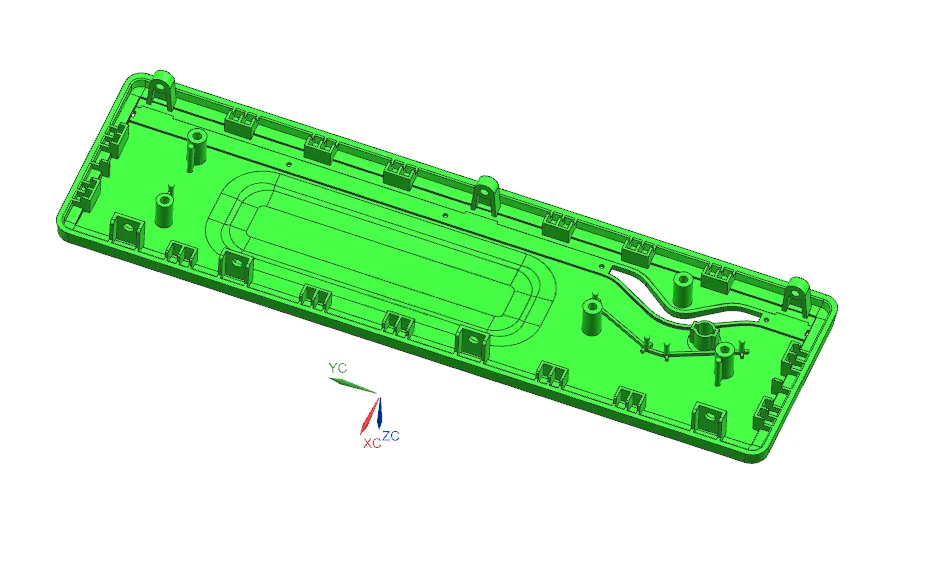

本设计对象为ABS材质玩具音箱外壳挡板，塑件外形尺寸62.25mm×215.86mm×15.56mm，平均壁厚1.27mm，设置0.51°脱模斜度，ABS收缩率取0.5%，采用一模两腔两板式模具，侧浇口进料。 完成分型面、浇注系统、环绕式水冷冷却系统设计；针对塑件内侧倒扣设计斜销内抽芯机构，按IT7IT8精度完成型腔、型芯尺寸计算；采用推杆与推管组合推出，导柱导套合模定位，弹簧实现推杆复位。选用海天xszy500/350注塑机，对注射量、锁模力、注射压力、开模行程、模具安装尺寸逐项校核，选用CI4040标准C型模架。 以UG完成三维建模与图纸输出，利用分型面实现排气，搭配Z型拉料杆收集冷料。各项校核均满足成型工艺，抽芯、顶出机构运动可靠，模具可实现该挡板大批量稳定注塑生产。
