作品包括：

Word设计说明书1份

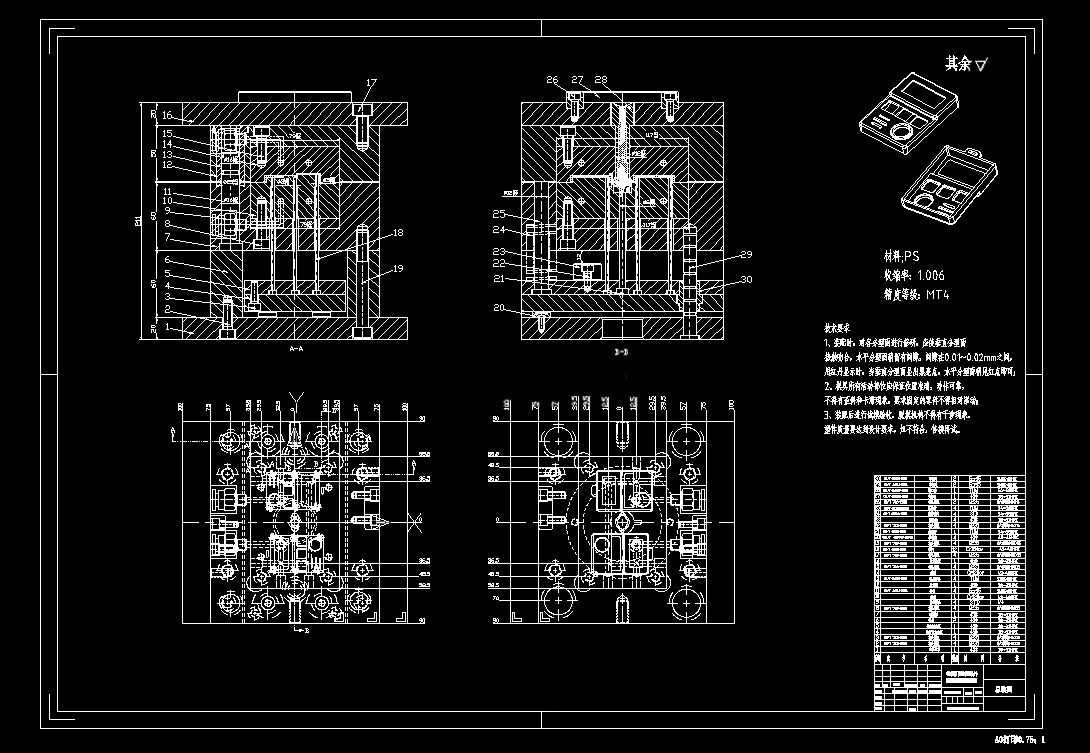

CAD版本图纸，共1张

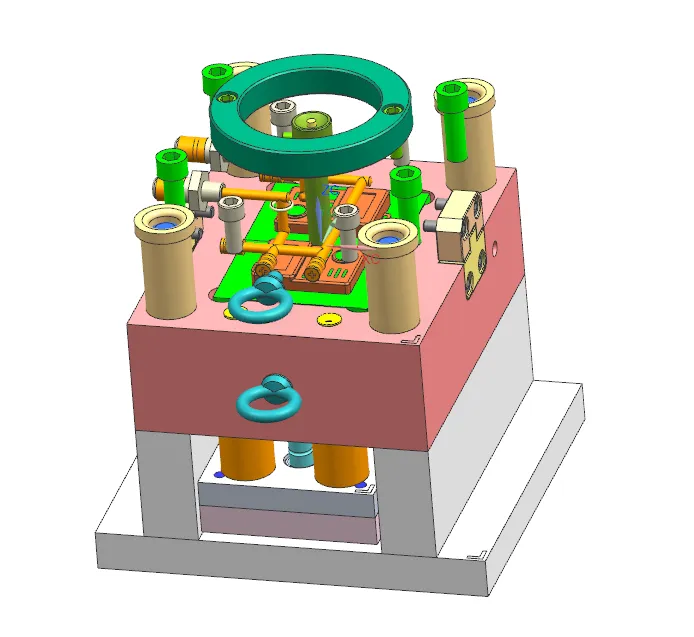

UG三维图一份

摘要

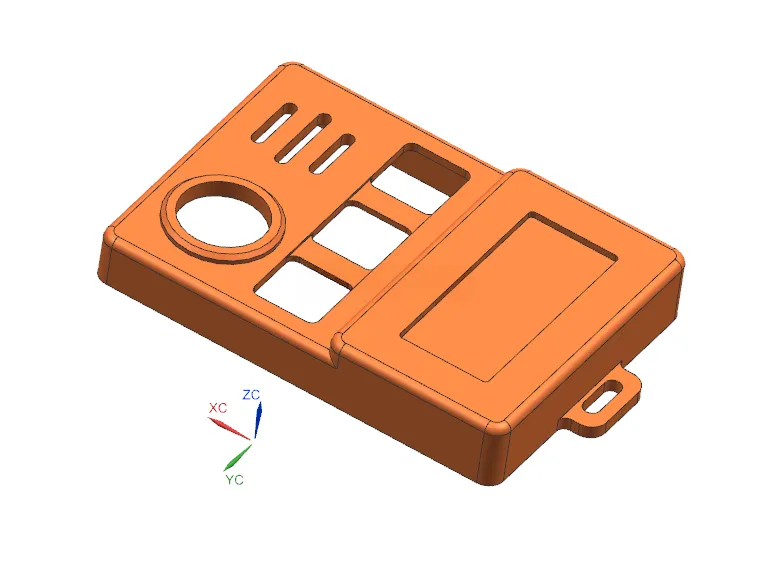

本设计对象为PS材质卷闸门遥控器外壳，塑件外形尺寸54.27mm×36.18mm×8.04mm，平均壁厚1.13mm，设置0.51°脱模斜度，PS收缩率取0.6%，采用一模两腔侧浇口两板式模具。 完成分型面、浇注系统、环绕式水冷冷却系统设计；采用镶嵌式型腔、型芯结构，按MT4精度完成成型零件尺寸计算与强度校核；选用6根φ3mm均布推杆推出，弹簧机构实现推杆复位。选用XSZY60/40注塑机，对注射量、锁模力、注射压力、开模行程、模具安装尺寸逐项校核，选用CI1518标准点浇口C型模架。 以UG完成三维建模与二维出图，分型面兼做排气，搭配Z型拉料杆收集冷料。各项校核均满足工艺条件，模具结构简单，可实现遥控器外壳稳定批量注塑生产。
