作品包括：

Word设计说明书1份

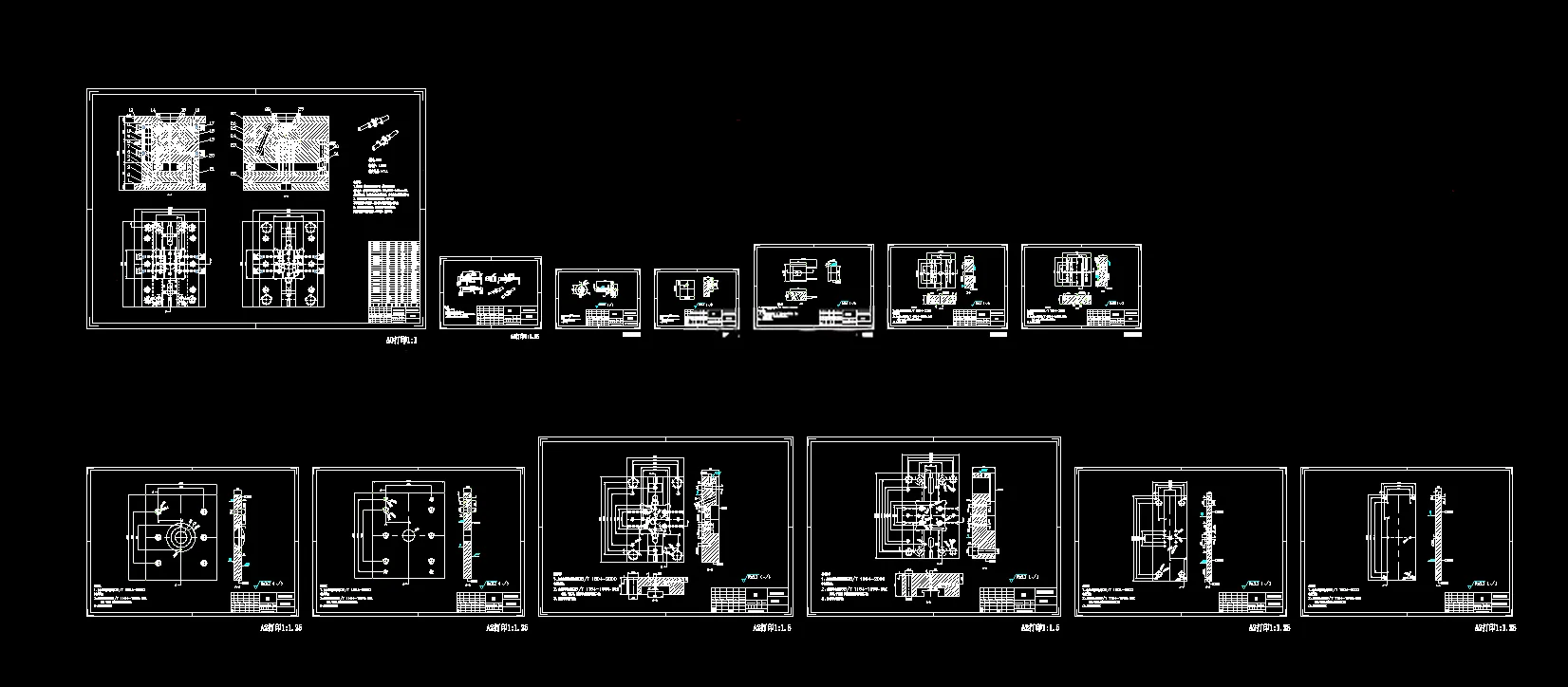

CAD版本图纸，共13张

UG三维图一份

摘要

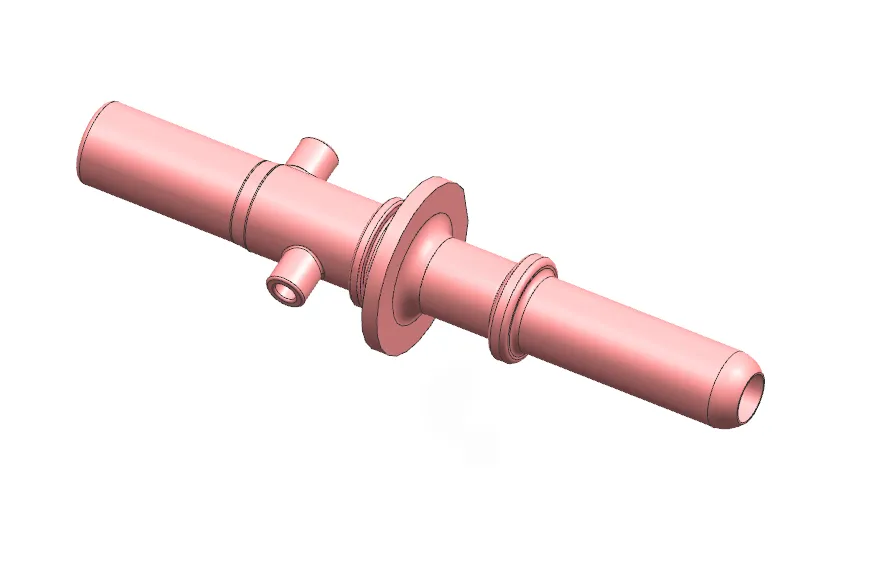

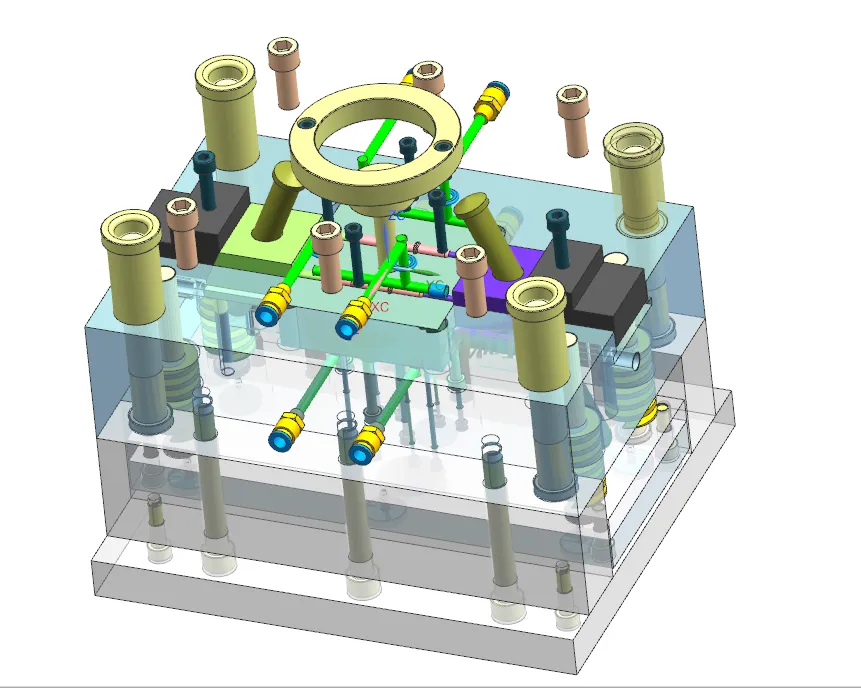

本设计对象为ABS材质汽车气管接头，塑件属于管状壳体件，外形尺寸14.36mm×58.35mm×14.06mm，平均壁厚1.20mm，存在侧向特征，设置0.51°脱模斜度，ABS收缩率取0.5%，采用一模两腔两板式模具，侧浇口进胶。 完成浇注系统、斜导柱滑块抽芯机构、环绕式水冷冷却系统设计；按IT7IT8级精度完成型腔、型芯尺寸计算；采用圆推杆推出，导柱导套定位，弹簧实现推杆复位。选用海天xszy125/90注塑机，对注射量、锁模力、开模行程、模具安装尺寸逐项校核，选用CI2030标准C型模架，各项参数均满足生产条件。 借助Moldflow开展模流仿真，完成网格修复，分析充填、压力、熔接痕、气穴、冷却与翘曲变形。仿真显示充填均匀，熔接痕、气穴处于非关键区域，塑件最大变形0.1652mm，水路温差小，模具方案合理，可实现接头批量注塑生产。
