Z906-小型棒料切割机设计【含SW三维图】 下载积分：150　资料编号： Z906

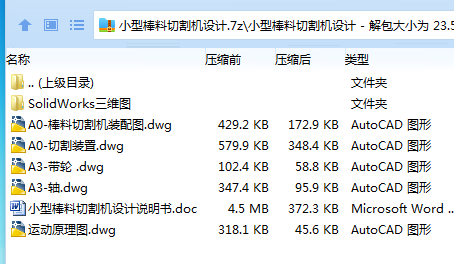

作品包括:

Word版说明书1份，共28页，约11000字

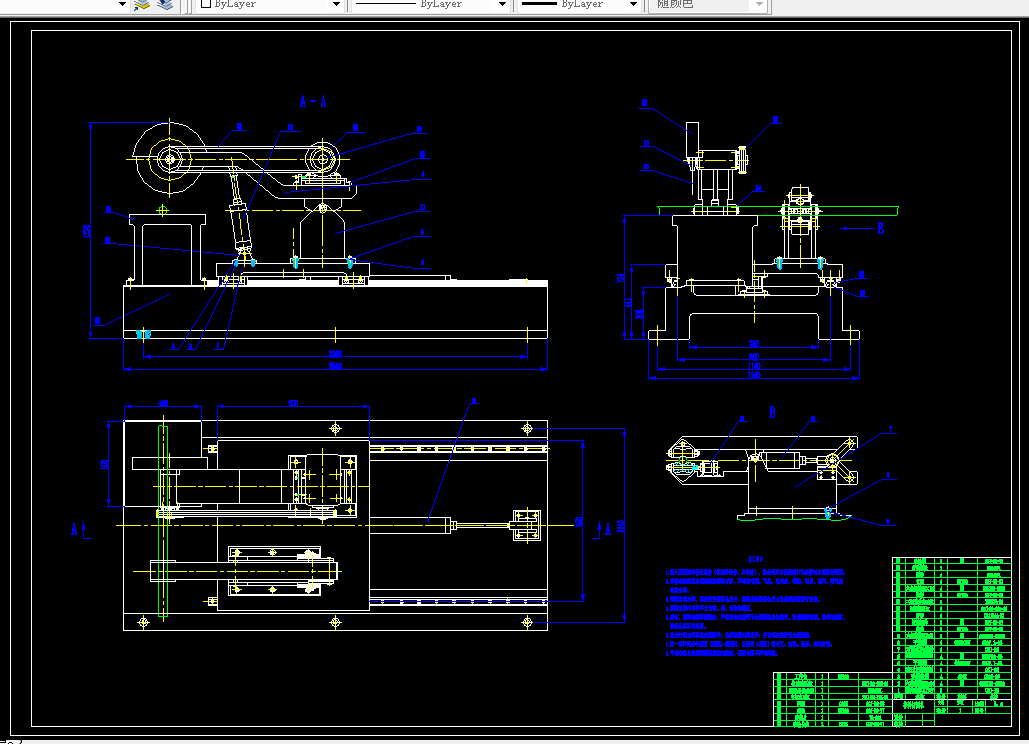

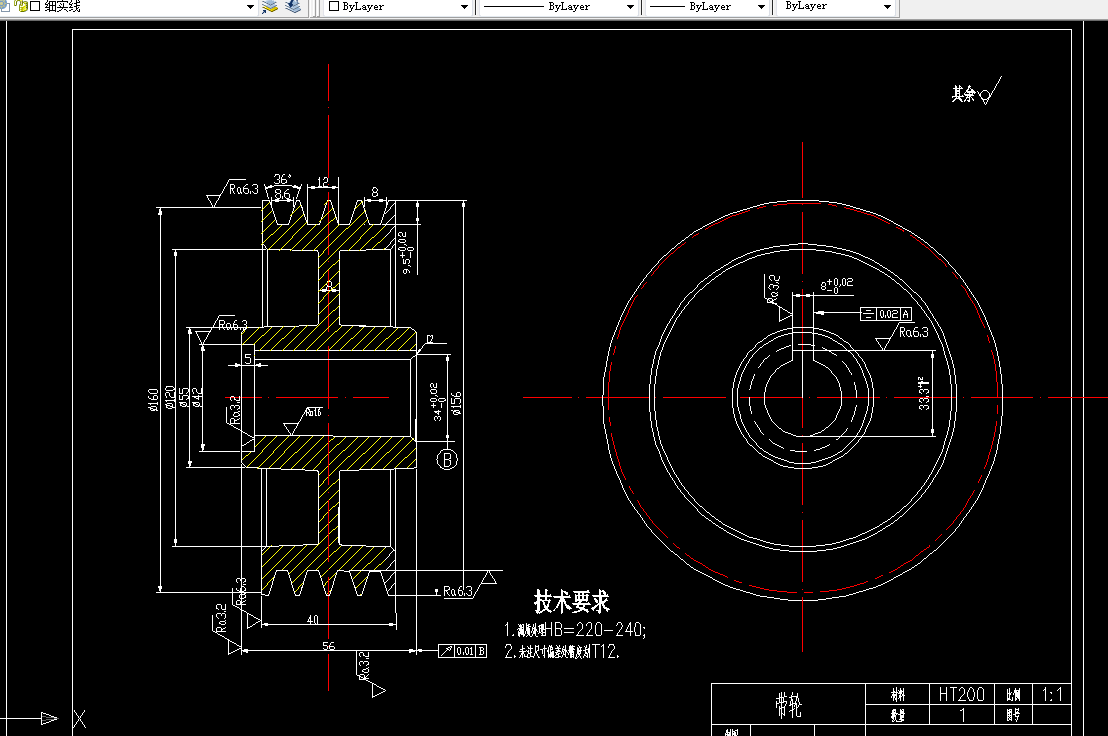

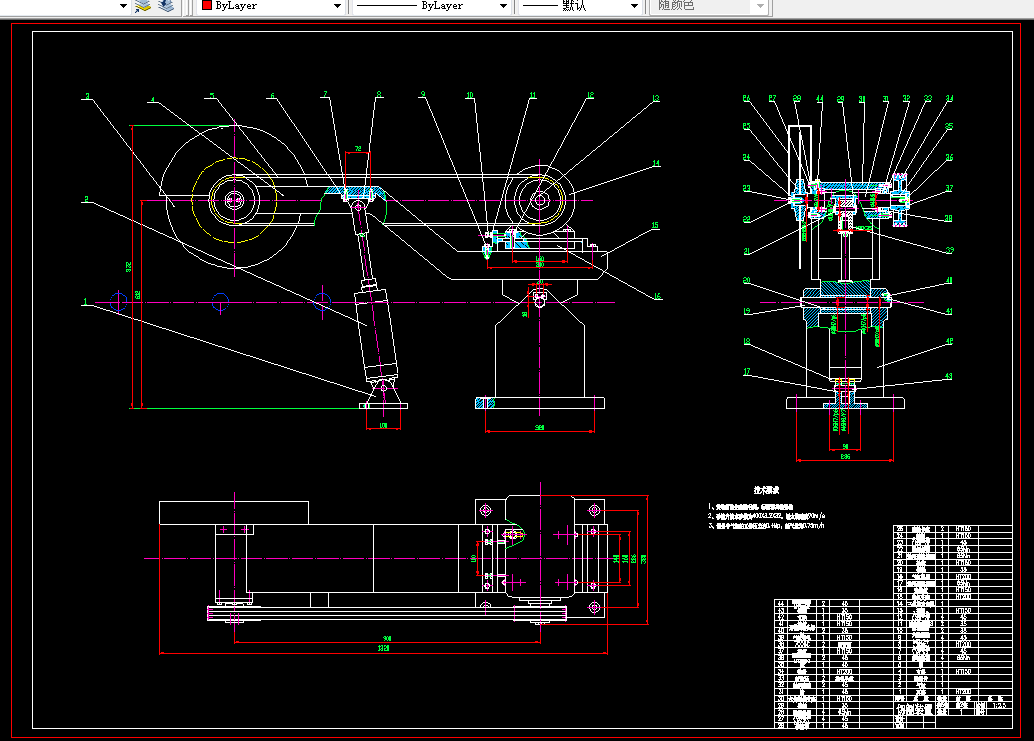

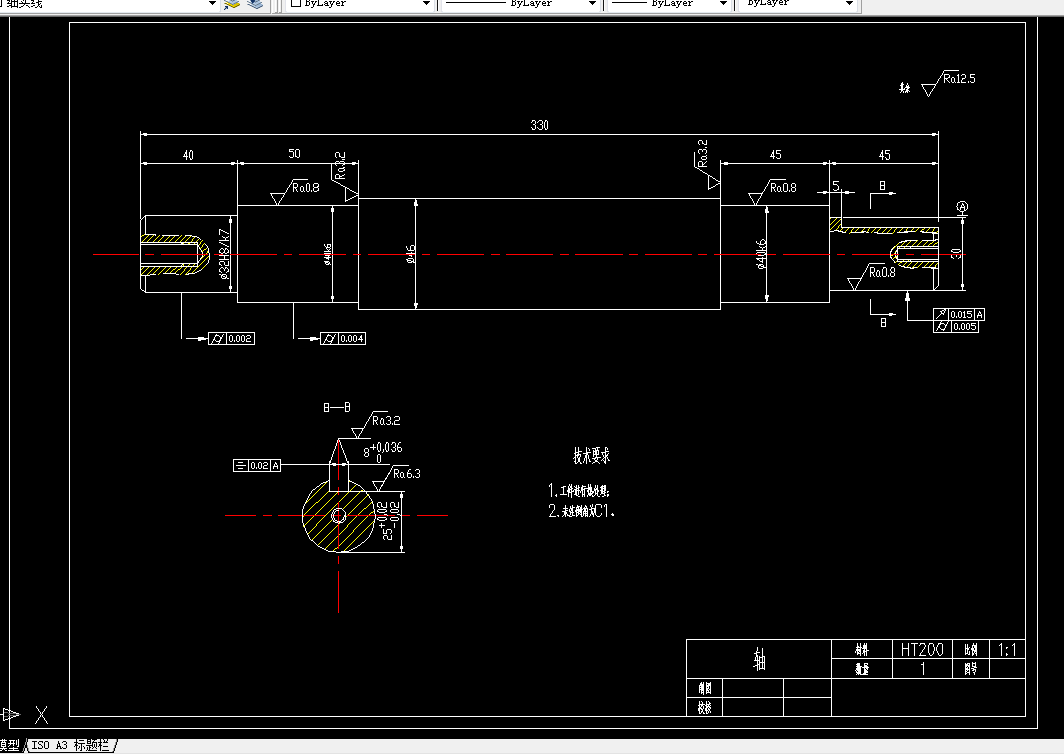

CAD版本图纸，共5张

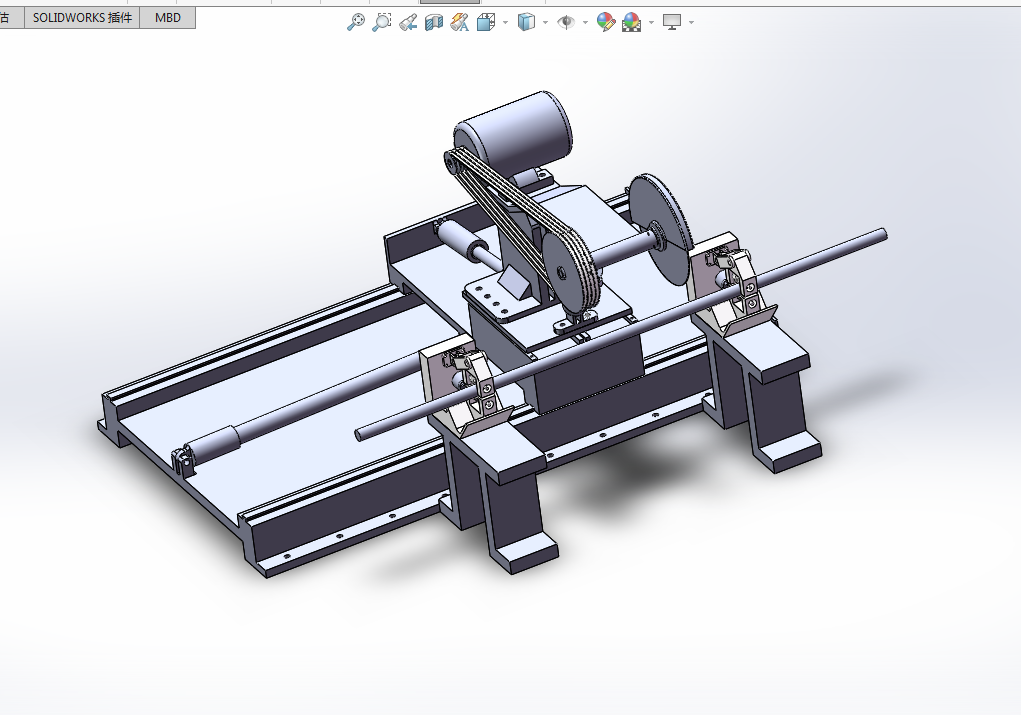

SW三维图一套

摘要

小型棒料切割机是利用薄片砂轮在高速旋转时的切削能力,对小口径钢材、铸铁、非金属材料和部分有色金属进行切断加工的设备，是现代机械工业必不可少的重要设备之一，具有工作效率高，价格低廉，维修方便等优点，在房地产、桥梁、河流堤坝、水电站等领域被广泛运用，有着广阔的应用前景和巨大的经济效益。

本论文设计了一种新型的自动控制切割机，它的工作是由PLC控制步进电机，使步进电机控制液压缸，并由液压缸驱动与其连接的部件，实现对棒料的定步长切割，切割后自动返回初始位置。本设计拟定了棒料切割机的总体结构方案，进行了相关参数的计算；完成了切割部分、夹紧部分、纵横行走部分等结构的设计。

关键词：棒料切割机；结构设计；传动装置；定步长切割

目 录

摘 要 I

ABSTRACT II

1 绪论 1

1.1 课题的研究背景及意义 1

1.2 国内外研究现状 2

1.2.1 国外小型棒料切割机的研究现状 2

1.2.2国内小型棒料切割机的发展现状 2

1.3 应用前景 3

1.4 设计目标与研究内容 3

2 总体设计 4

2.1设计依据 4

2.2 设计方案的总体分析分析 4

2.3 设计内容 4

2.3.1 切割部分的设计 5

2.3.2 送料装置的整体设计 5

2.3.3 纵横行走机构的总体设计 6

2.4 本章小结 6

3 切割机切割部分的设计 7

3.1切割部分的设计要求 7

3.2切割部分结构设计 7

3.2.1砂轮刀片的受力分析和选取 7

3.2.2电机的选取 8

3.2.3带传动设计 8

3.2.4停歇导杆机构设计 12

3.2.5升降液压缸的选择 12

3.2.6传动比的分配 16

3.2.7滚动轴承的选取和校核 16

3.3本章小结 19

4 小型棒料切割机夹紧部分和纵横行走部分设计 20

4.1 送料夹紧部分设计要求 20

4.2送料夹紧部分方案设计 20

4.3纵横行走部分设计要求 20

4.4 纵横行走部分方案设计 20

4.5 直线导轨的选择计算 20

4.5.1选择条件 20

4.5.2 选择方式 21

4.6本章小结 22

5 总结与展望 23

致  谢 24

参考文献 25
