作品包括:

Word设计说明书1份，共59页，约21000字

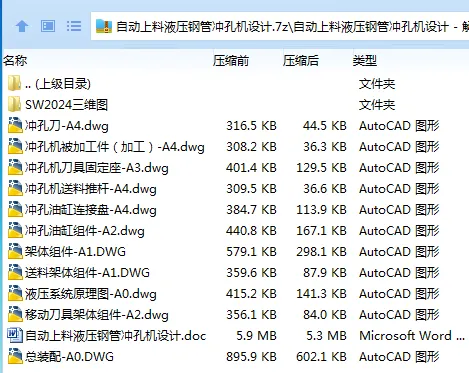

CAD版本图纸，共11张

SW三维图一套

摘要

论文探讨了自动上料液压钢管冲孔机的结构设计，研究背景基于现有钢管穿孔方式存在效率低、操作复杂等问题。针对这些问题，论文旨在开发一种新型自动上料钢管穿孔工艺装备和实现高效穿孔作业。作者综述自动液压穿孔领域国内外的研究现状和最新技术发展。研究指出国内外在液压冲孔领域的研究成果与技术发展趋势，并针对具体需求分析本研究主要内容，主要包括自动送料机制设计、孔型设计优化、液压成型系统的参数分析。经过多次仿真测试、计算分析、方案设计等方法论证并完成设备的设计与试验。结果表明：新结构设计提升了生产效率与操作便捷程度，同时也确保生产质量和性能稳定性。此设计为提升机械液压设备性能及未来研究方向奠定了理论和技术基础，并对同类设备设计有着积极参考意义。

关键词：结构设计;液压冲孔机;自动上料

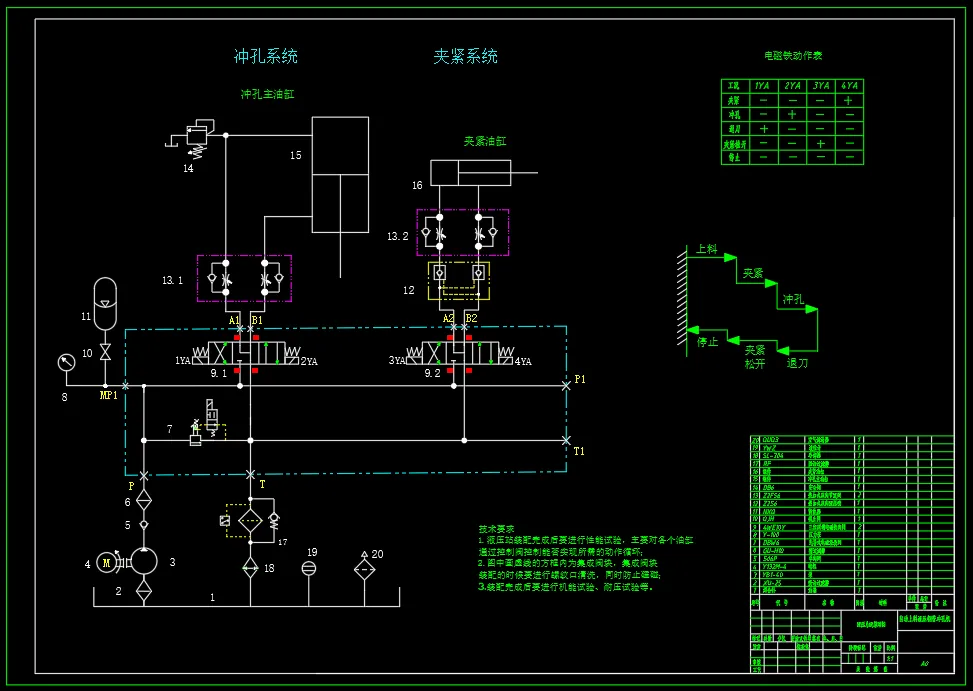

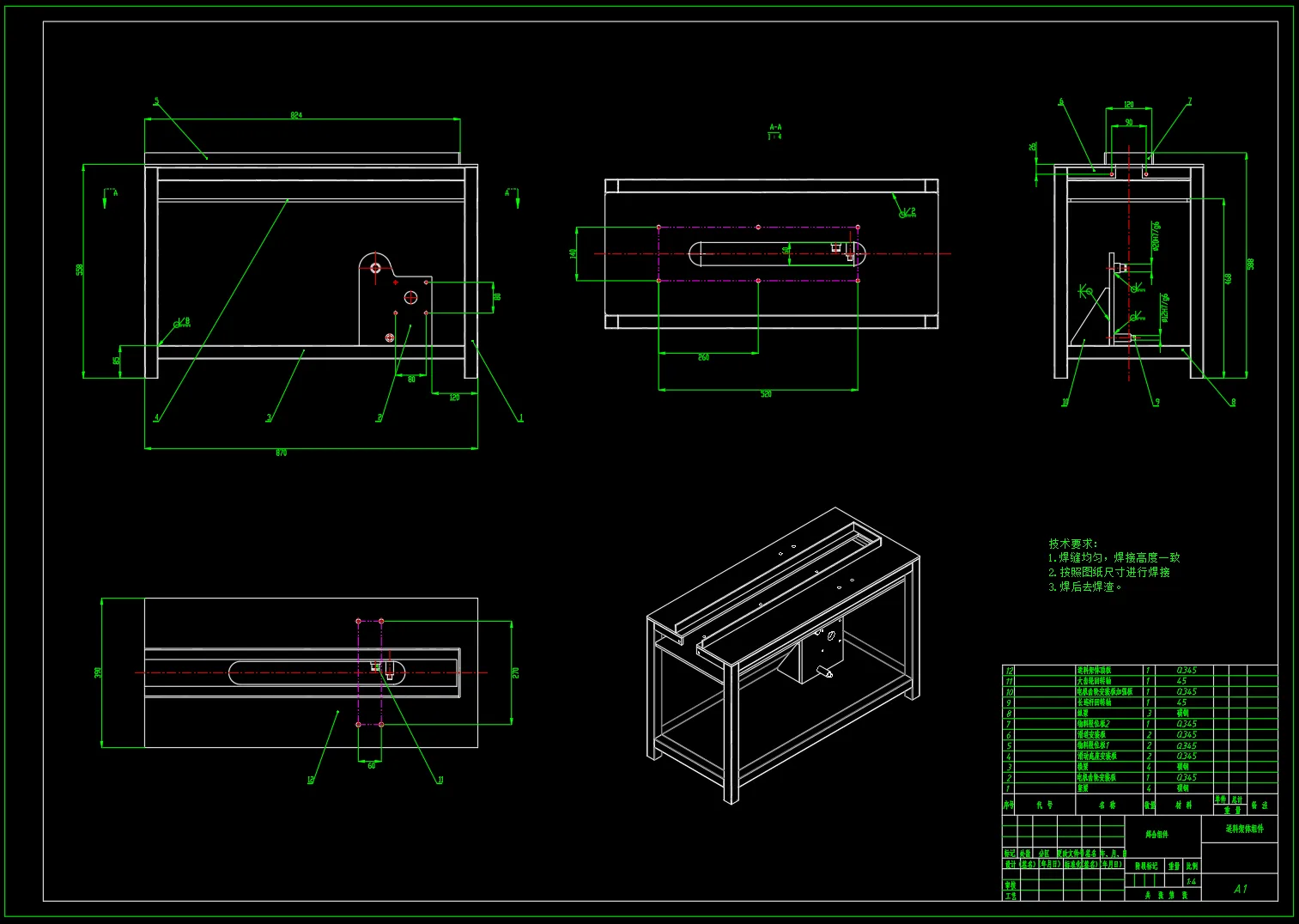

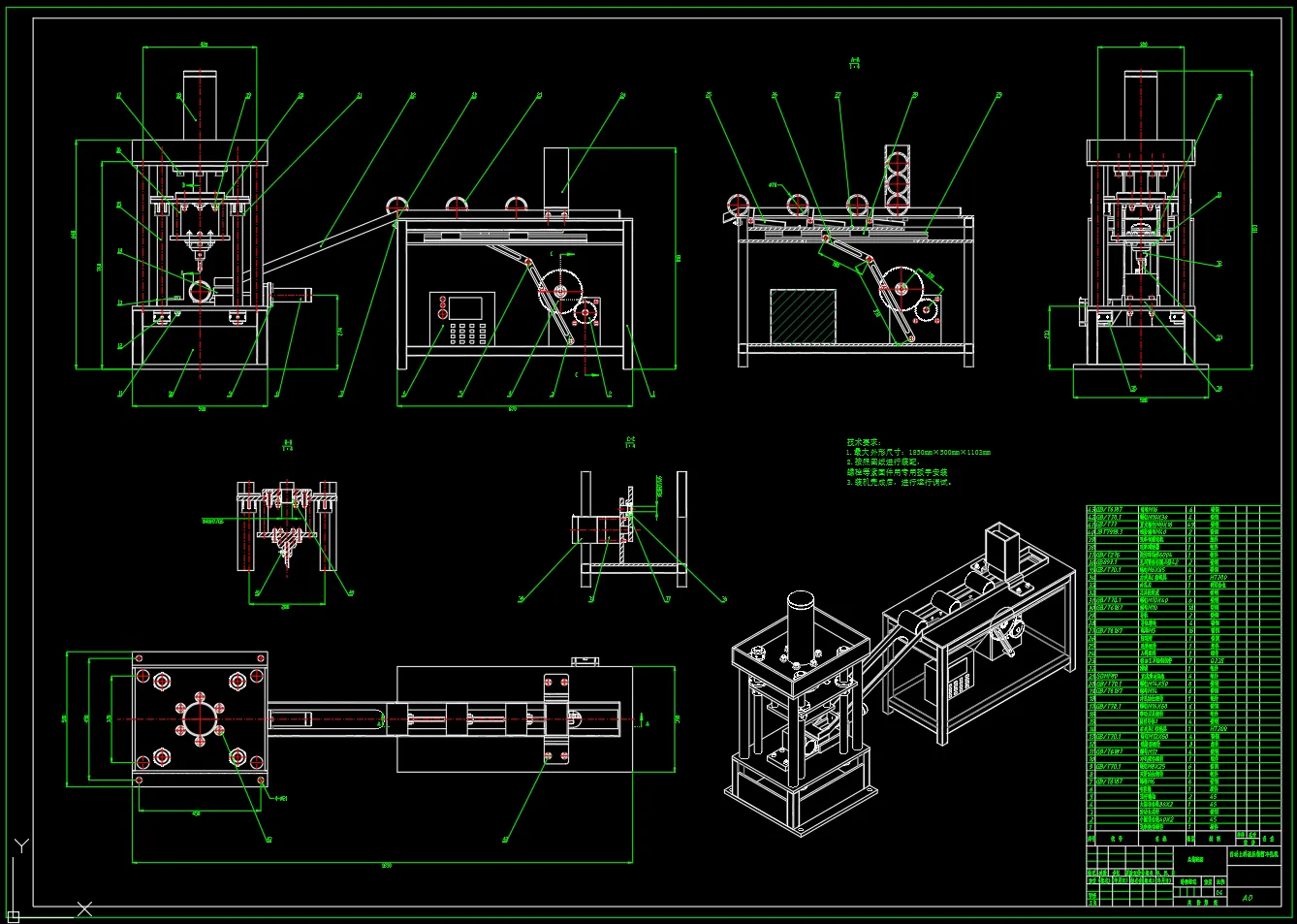

自动上料液压钢管冲孔机，包含整机三维SW2024设计，包含二维CAD总装配图，液压系统原理图，冲孔油缸组件，架体组件等11张CAD图纸，包含设计计算书，包含有限元分析。基本参数：冲孔直径φ12mm，冲孔力20KN。

目    录

摘    要 I

Abstract II

第1章 绪论 6

1.1 课题研究的背景和意义 6

1.1.1 研究背景 6

1.1.2 研究目的和意义 7

1.2 国内外研究现状 8

1.2.1 国外的研究现状 8

1.2.2 国内的研究现状 10

1.3 本课题主要研究内容 11

第2章 自动上料的液压钢管冲孔机的方案设计 12

2.1 设计要求 12

2.2 工作原理 12

2.3 总体方案设计 13

2.3.1 上料装置方案设计 13

2.3.2 夹紧装置方案设计 15

2.3.3 冲孔装置方案设计 17

2.3.4 总体布局设计 19

2.4 传动方案设计 20

2.5 本章小结 21

第3章 自动上料液压钢管冲孔机的结构设计 22

3.1 电机的选型 22

3.1.1 液压泵的选型 22

3.1.2 电机功率的计算与选型 23

3.2 上料装置的结构设计 23

3.2.1 连杆受力分析 23

3.2.2 齿轮的结构设计 25

3.2.3 上料架体组件的结构设计 26

3.2.4 送料推杆结构设计 27

3.2.5 上料组件整体结构分析 27

3.3 夹紧装置的结构设计 28

3.3.1 左夹具L型模具的结构设计 28

3.3.2 夹紧架体的结构设计 28

3.3.3 夹紧油缸的结构设计 29

3.3.4 夹紧装置的结构设计 31

3.4 冲孔装置的结构设计 32

3.4.1 刀具固定座的结构设计 32

3.4.2 冲孔刀的结构设计 32

3.4.3 移动刀架组件的结构设计 33

3.4.4 冲孔机构结构设计 34

3.5 关键零件的校核 35

3.5.1 齿轮轴的校核 35

3.5.2 键的校核 35

3.6 总体设计 35

3.7 本章小结 36

第4章 三维建模及有限元分析 37

4.1 自动上料液压钢管冲孔机实体建模 37

4.1.1 夹紧与冲孔组件三维建模与装配 37

4.1.2 上料组件三维建模与装配 38

4.1.3 滑道组件三维建模与装配 39

4.1.4 整体装配 40

4.2 静力学分析 40

4.2.1 加工左夹具L型模具静力学分析 40

4.2.2 移动刀架组件静力学分析 42

参考文献 44

附  录 1 45

附  录 2 1
