作品包括：

Word设计说明书1份

开题报告一份

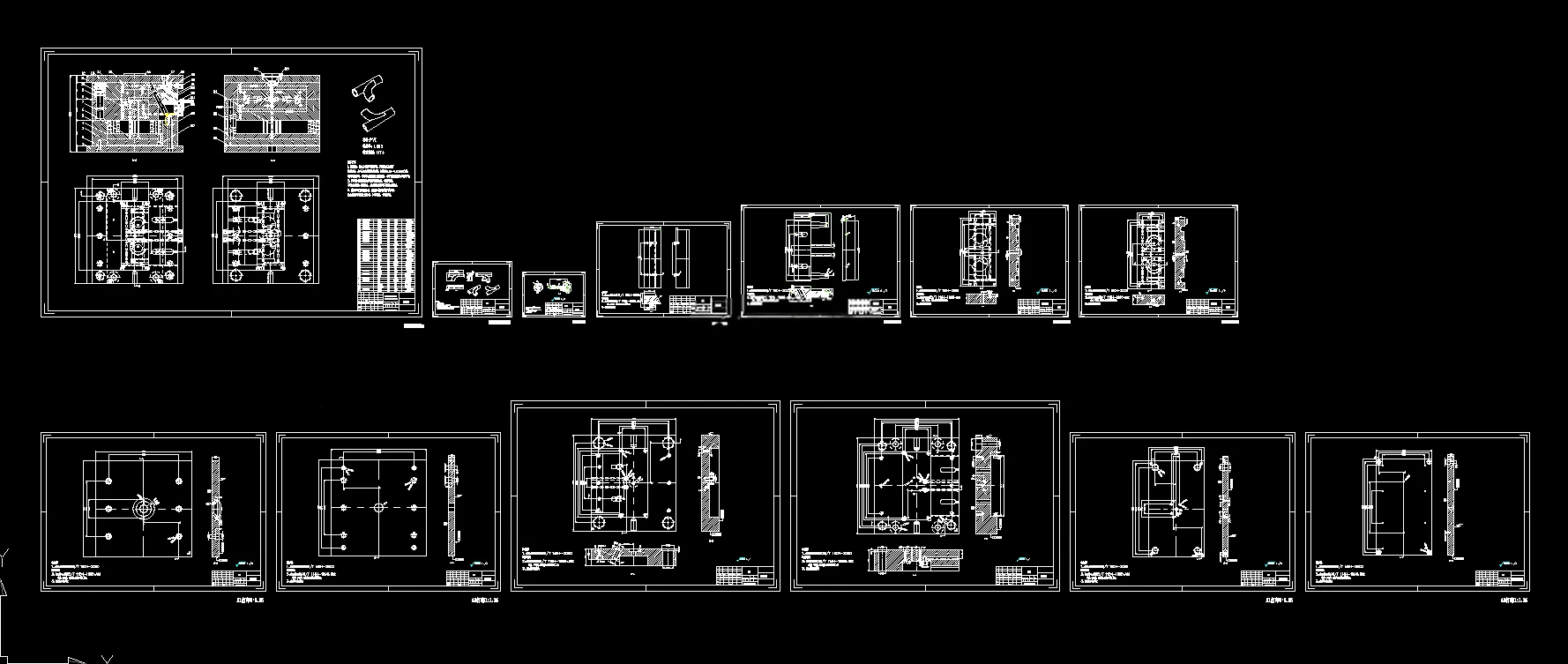

CAD版本图纸，共13张

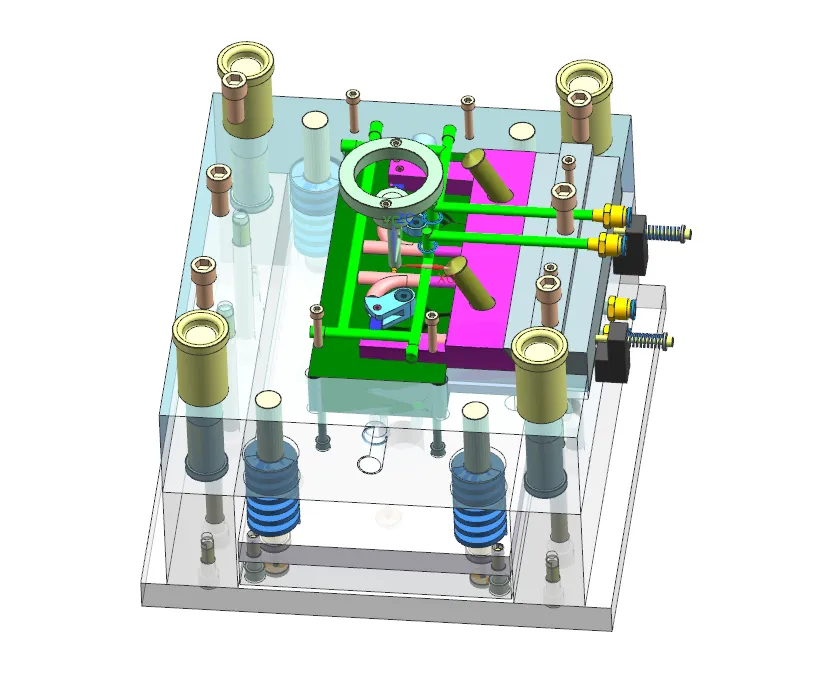

UG三维图一份

摘要

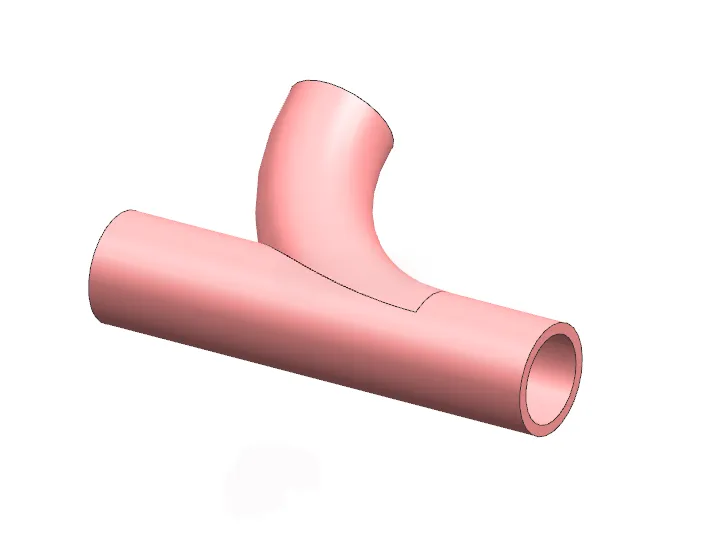

本设计为R型连接管注塑模具设计，塑件采用PVC材料，外形尺寸65mm×37.5mm×15mm，平均壁厚1.44mm，精度MT4、MT5级，管件侧向存在成型倒扣，采用**一模两腔**对称布局，分型面布置在塑件最大轮廓位置。 浇注系统设计锥形主流道、φ5mm圆形分流道、矩形侧浇口，配置Z型拉料杆冷料穴，依靠分型面实现排气；型腔与型芯选用镶嵌式结构，依据PVC收缩率完成成型尺寸计算并做强度校核。冷却系统采用直径10mm环绕式水冷回路；脱模机构采用3根φ6推杆顶出，弹簧复位杆实现复位；针对管件侧向结构，设计**斜导柱滑块侧向抽芯机构**，完成抽芯力、斜导柱直径计算。选用CI型标准模架与XSZY500/350注塑机，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核。利用UG完成三维建模，CAD绘制二维装配与零件图纸。整套模具结构合理，可实现R型连接管自动化批量注塑生产。
