作品包括：

Word设计说明书1份

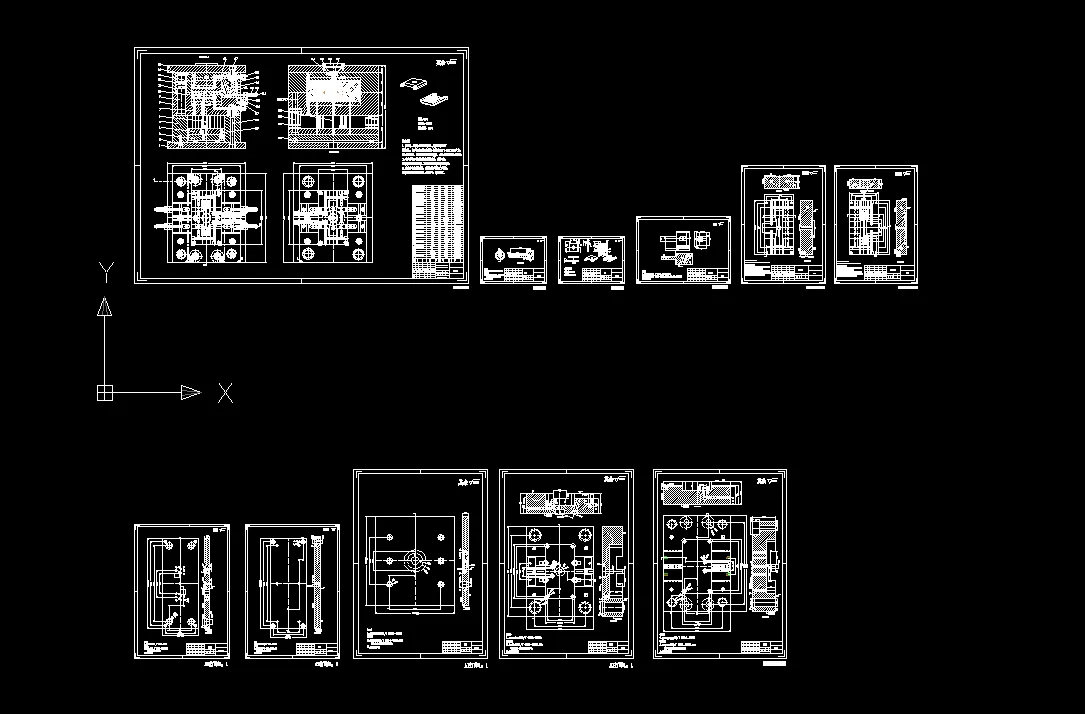

CAD版本图纸，共11张

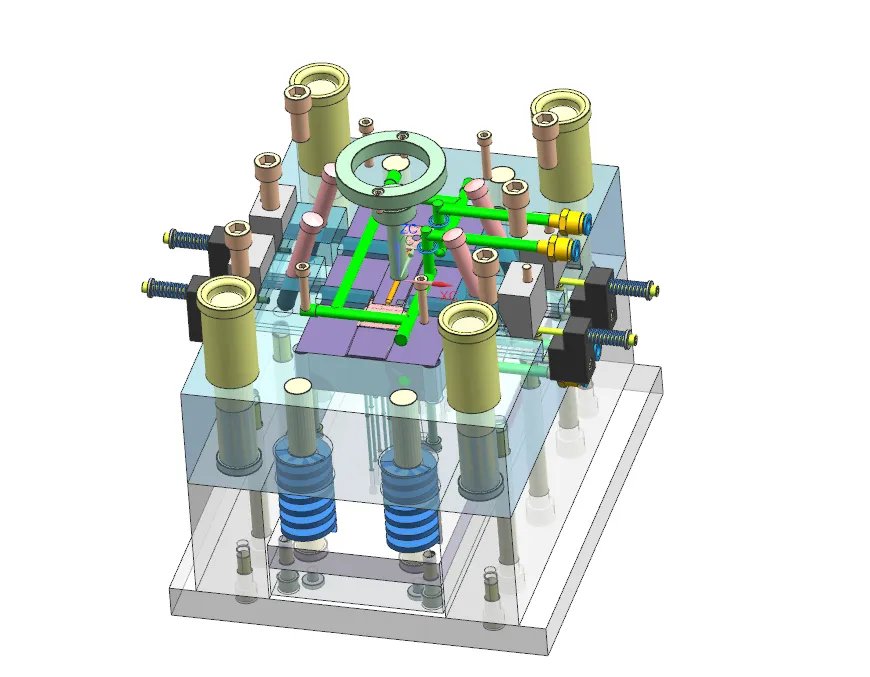

UG三维图一份

摘要

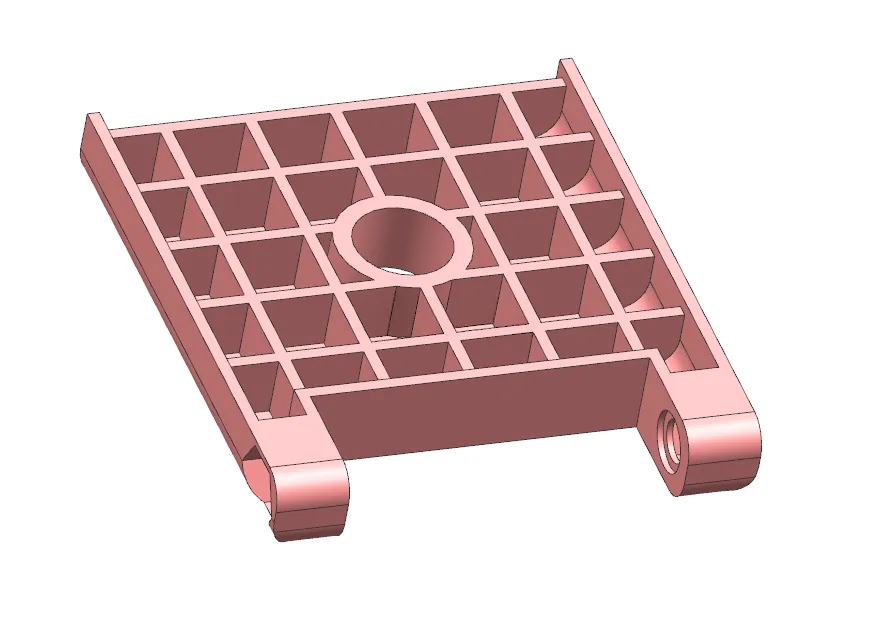

本设计为海康威视台式机摄像头卡扣注塑模具设计，塑件材料选用ABS，外形尺寸40mm×45mm×7mm，平均壁厚0.89mm，精度MT4、MT5级，侧面带有侧孔结构，采用**一模两腔**对称布局，分型面设置在塑件最大底面。 浇注系统设计圆锥形主流道、φ5mm圆形分流道、矩形侧浇口，配置Z型拉料杆与冷料穴，依靠分型面完成排气；型腔、型芯采用镶嵌式结构，按照ABS收缩率完成成型尺寸计算并做强度校核。冷却系统采用直径8mm环绕式水冷回路；脱模机构选用9根φ3推杆推出，弹簧复位杆实现复位；针对侧孔采用**斜导柱滑块侧向抽芯机构**，完成抽芯力、斜导柱直径计算。选用CI型标准模架与XSZY250/160注塑机，完成注射量、锁模力、注射压力、安装尺寸、移模行程各项校核。使用UG完成三维建模，CAD绘制二维装配及零件图纸。整套模具结构合理，可实现摄像头卡扣自动化批量注塑生产。
