作品包括：

Word设计说明书1份

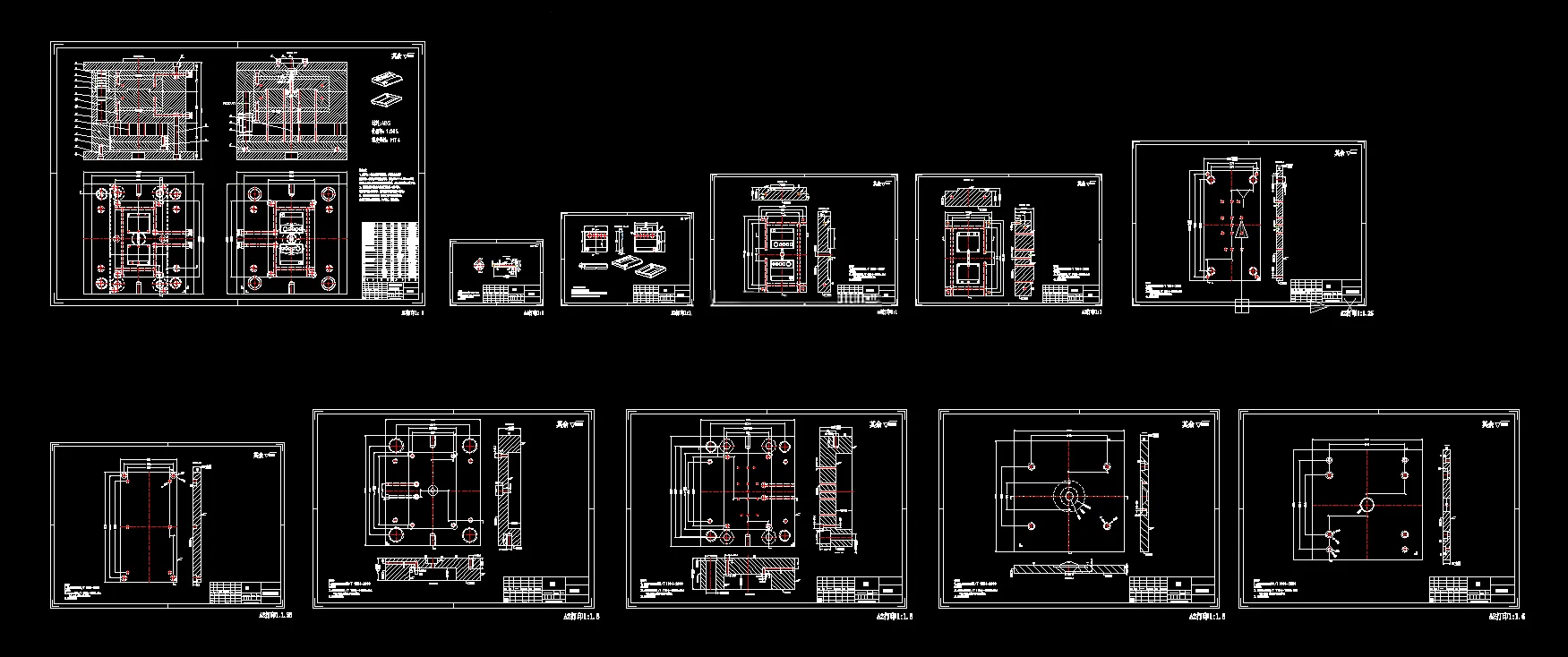

CAD版本图纸，共11张

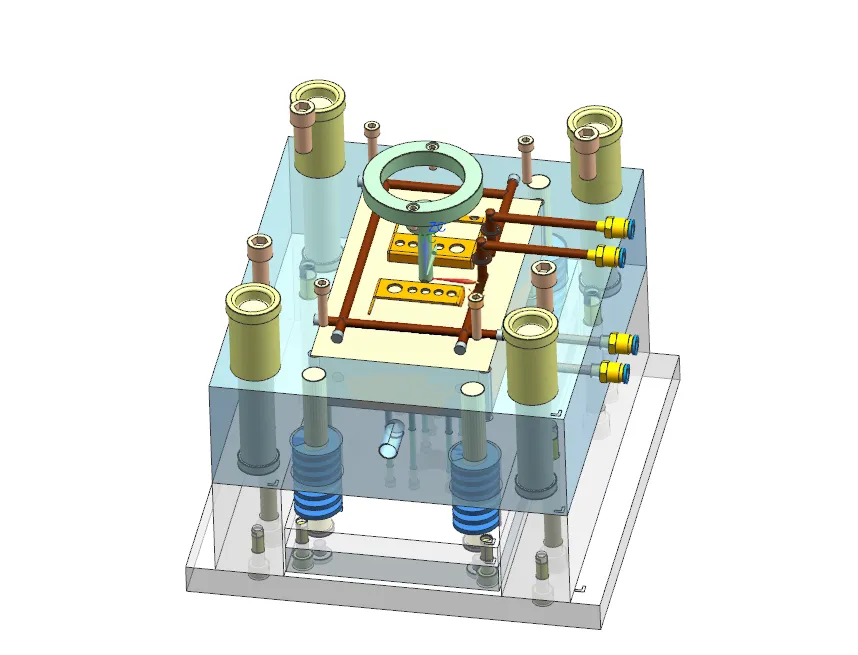

UG三维图一份

摘要

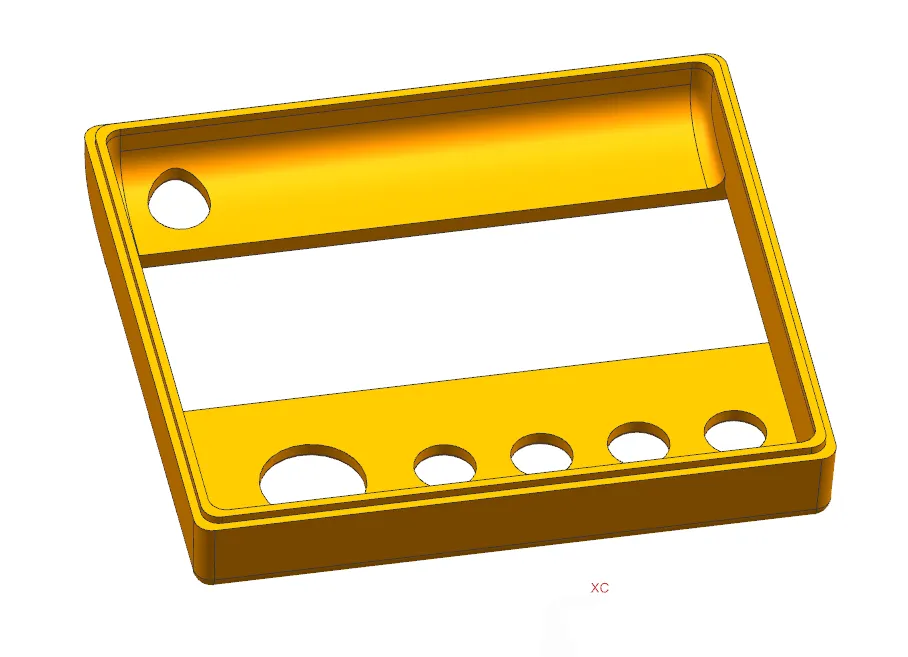

本设计为计时器上盖注塑模具设计，塑件材料选用ABS，外形尺寸73mm×65mm×11mm，壁厚1.55mm，精度MT4、MT5级，属于小型外壳件，采用**一模两腔**两板式模具结构。分型面设置在塑件最大轮廓平面。 浇注系统设计圆锥形主流道、直径5mm圆形分流道、矩形侧浇口，配置Z型拉料杆与冷料穴，依靠分型面实现排气；依据ABS收缩率完成型腔、型芯成型尺寸计算。模具设计冷却回路与推杆推出脱模机构，设置合理脱模斜度与圆角。选用HTF80XA注塑机，完成注射量、锁模力、开模行程、安装尺寸等各项校核。 使用UG完成塑件与模具三维建模，CAD绘制二维装配及零件图纸。整套模具结构简单可靠，可满足计时器上盖大批量注塑生产需求。
