作品包括：

Word设计说明书1份

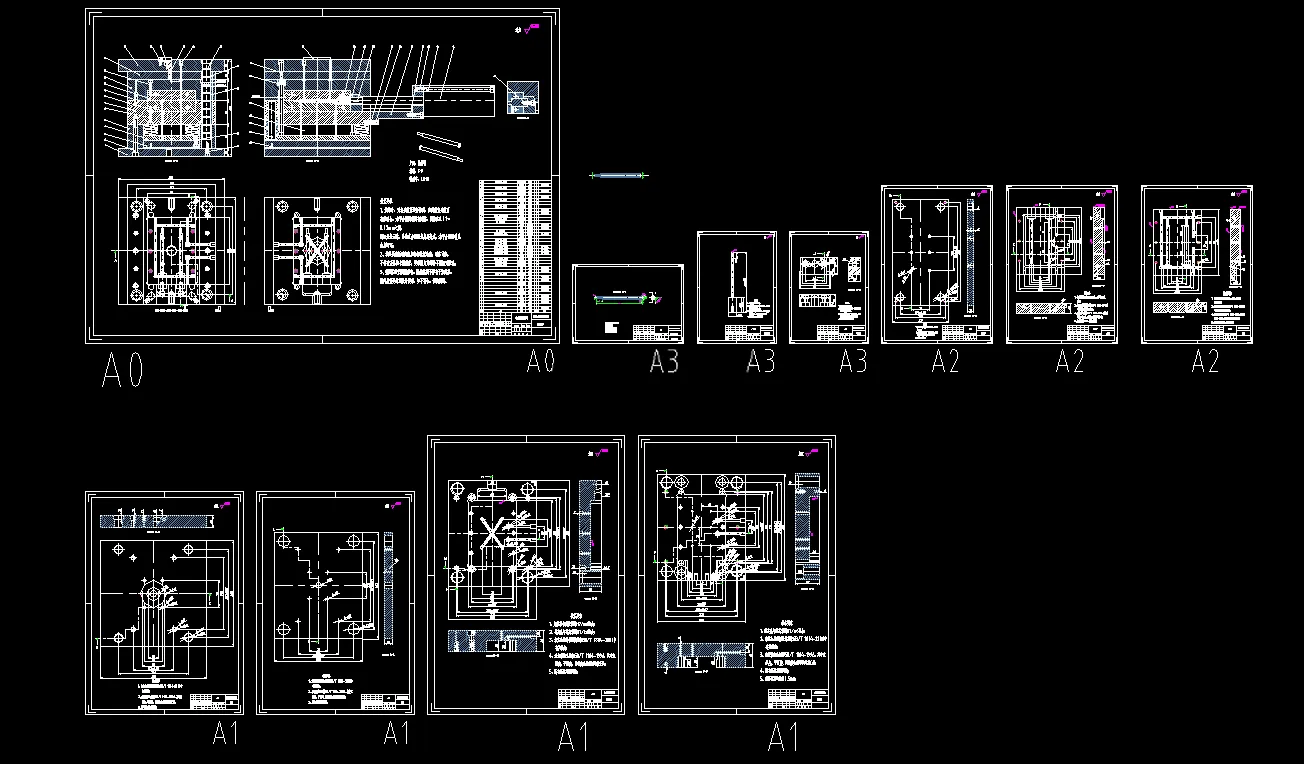

CAD版本图纸，共11张

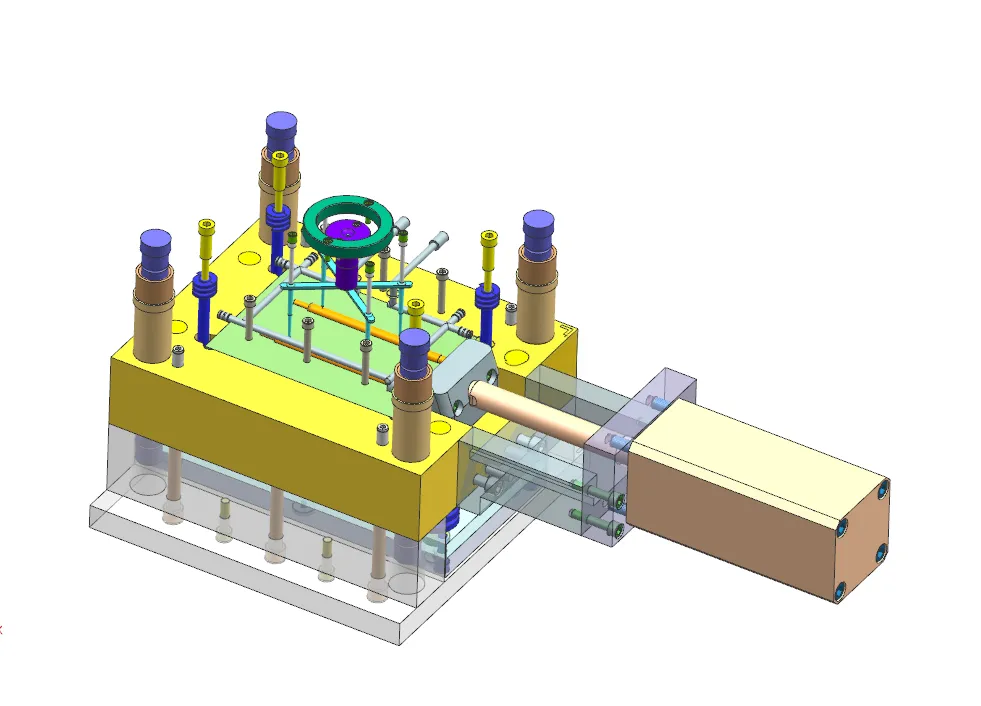

UG三维图一份

摘要

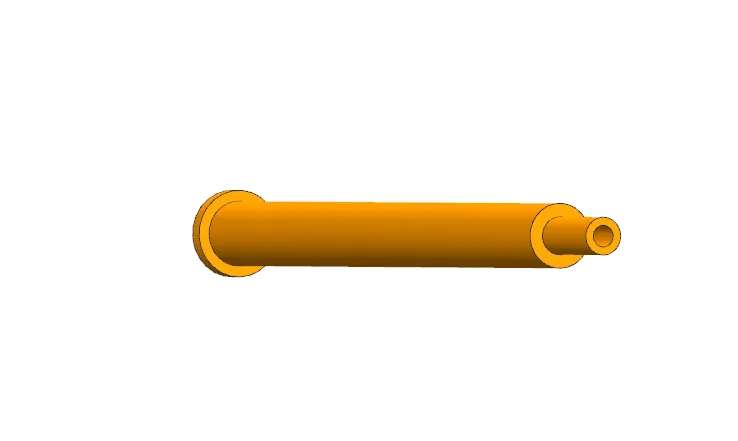

本设计为抽样管注塑模具设计，塑件材料选用PP，外形尺寸φ16mm×170.85mm，平均壁厚1.44mm，精度MT4级，采用**一模两腔**对称布局，分型面设在塑件最大轮廓端面。 浇注系统设计锥形主流道、梯形分流道、点浇口，配置圆锥式冷料穴，依靠分型面实现排气；型腔、型芯采用镶嵌式结构，依据PP收缩率完成成型尺寸计算并开展强度校核；冷却采用环绕式水冷回路，水道直径8mm。脱模选用推杆推出机构并做强度校核，弹簧复位杆完成复位；塑件长管状结构采用**液压油缸抽芯机构**，计算得到抽芯行程190mm；选用FCI3340点浇口标准模架与XSZY500/350注塑机，完成注射量、锁模力、注射压力、安装尺寸、开模行程的全部校核。 采用Moldflow开展CAE仿真，修复网格保证分析质量；仿真得到填充时间1.821s，V/P切换压力36.38MPa；熔接线、气穴分布于非关键区域；冷却水进出温差0.94℃，塑件最大变形1.096mm，基本满足成型要求。使用UG完成三维建模与二维装配图纸绘制，整套模具可实现抽样管自动化批量注塑生产。
