作品包括：

Word设计说明书1份

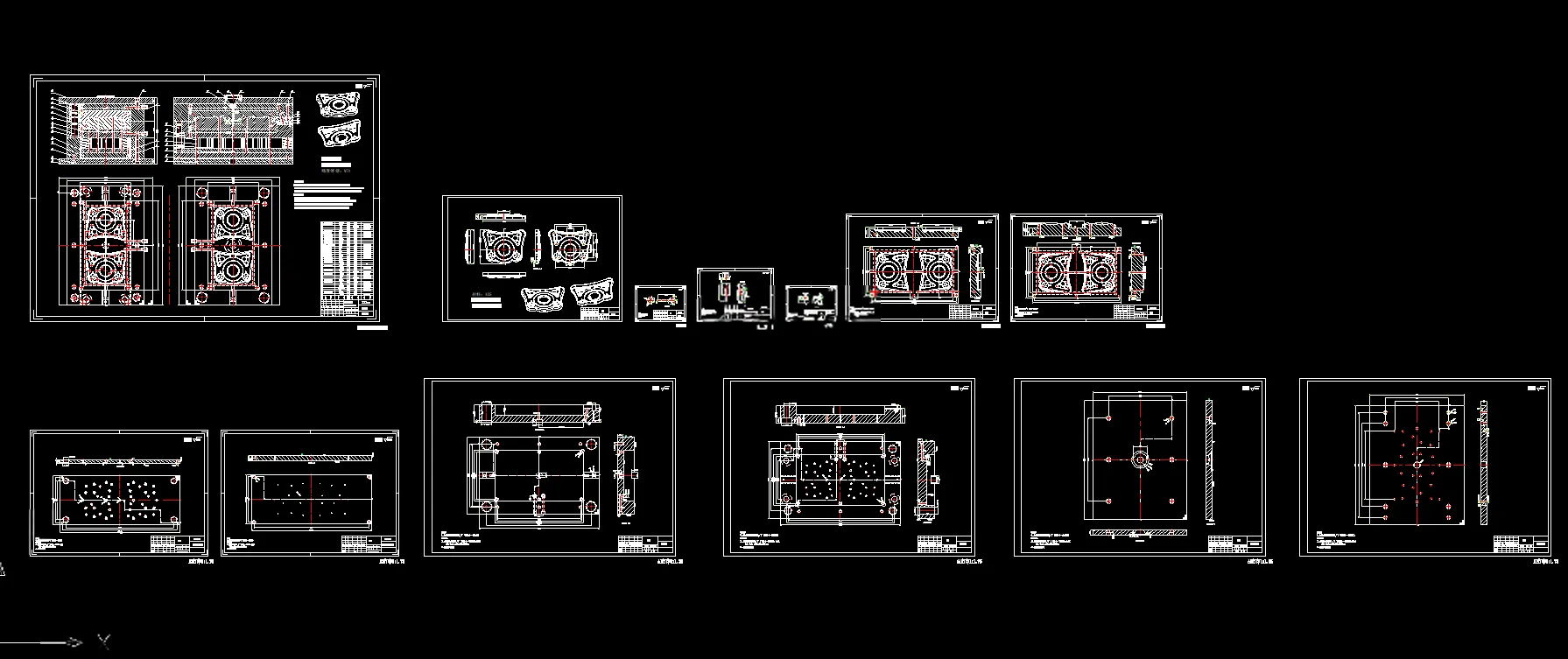

CAD版本图纸，共13张

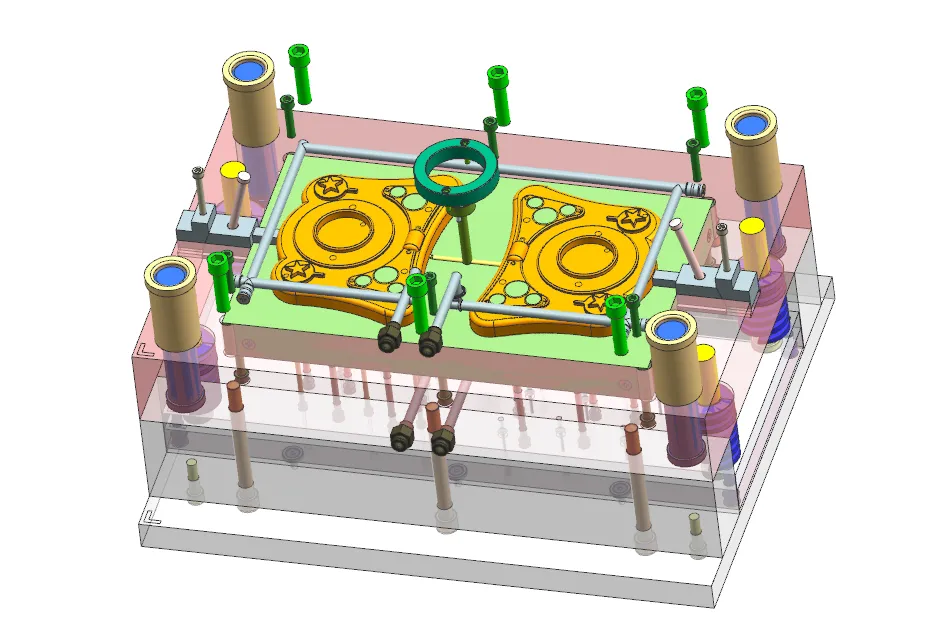

UG三维图一份

摘要

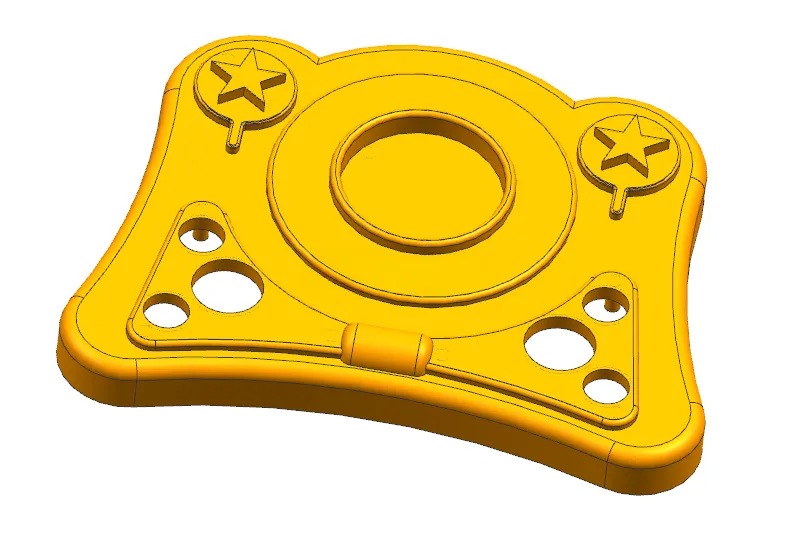

本设计对象为 ABS 材质玩具面盖塑件，塑件最大外形 252mm×197.77mm，高 31mm，精度 MT4MT5，塑件侧面存在扣位侧孔，背部带有定位柱，需侧向抽芯与推管辅助脱模，采用 UG、CAD 完成三维建模与二维工程图绘制，选用**一模两腔**布局。 分型面选取塑件底部最大轮廓面；浇注系统设计圆锥形主流道、圆形截面分流道与侧浇口，搭配 Z 形拉料杆与冷料穴。成型零件采用整体镶嵌式型腔、型芯，取 ABS 平均收缩率 0.5% 完成成型尺寸计算，对型腔侧壁、底板做强度、厚度校核。针对侧向倒扣，采用斜导柱滑块侧向抽芯机构，斜导柱倾角取 15°，完成抽芯距、抽芯力核算。 脱模机构组合使用推杆与推管实现塑件推出，依靠分型面间隙实现排气，设计模具冷却调温系统。选用 XSZY1000/450 注塑机，对注射量、锁模力、开模行程、模厚、顶出行程等参数逐项校核。该模具结构合理，便于维护，能够实现玩具面盖塑件批量注塑生产。
