作品包括：

Word设计说明书1份

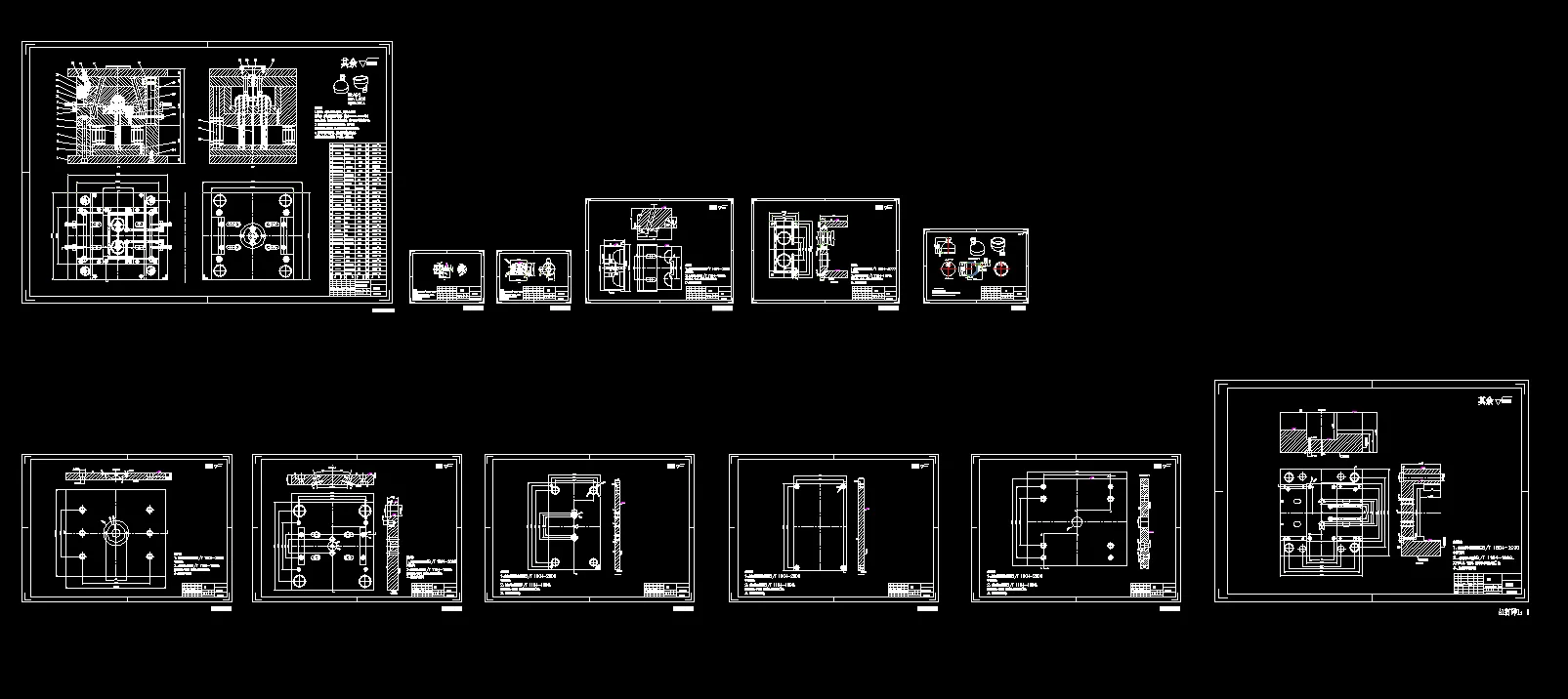

CAD版本图纸，共12张

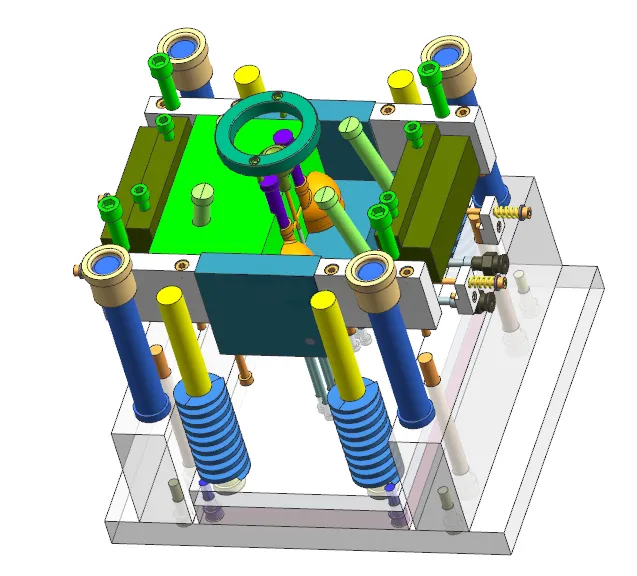

UG三维图一份

摘要

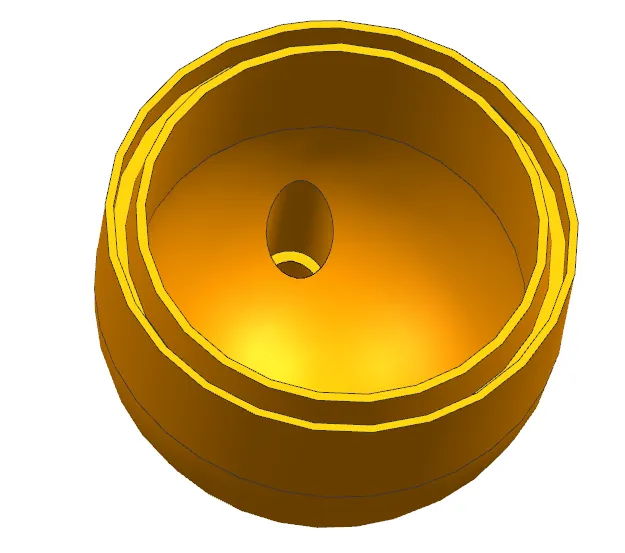

本文针对净水器上盖开展注塑模具设计，塑件材料选用 ABS，外形近似半球形，最大外形尺寸 55.99mm×55.99mm，高度 60.10mm，精度等级 MT4MT5，采用一模两腔布局。模具分型面选取塑件底部最大轮廓面，浇注系统包含圆锥形主流道、圆形截面分流道与侧浇口，搭配 Z 形拉料杆和冷料穴，保证熔体充模并收集冷料。成型零件采用整体镶嵌式型腔与型芯，依据 ABS 平均收缩率 0.5% 完成型腔、型芯尺寸校核，同时对型腔侧壁、底板做强度验算。塑件侧面存在倒扣结构，选用斜导柱滑块侧向抽芯机构，确定抽芯距与抽芯力，斜导柱倾斜角取 15°。脱模机构采用 4 根推杆实现塑件推出，依靠分型面间隙完成排气。模具设置冷却调温系统，选用 XSZY250/160 注塑机，对注射量、锁模力、开模行程、模厚等参数完成校核，模具结构简单可靠，可实现塑件批量注塑生产。
