作品包括：

Word设计说明书1份

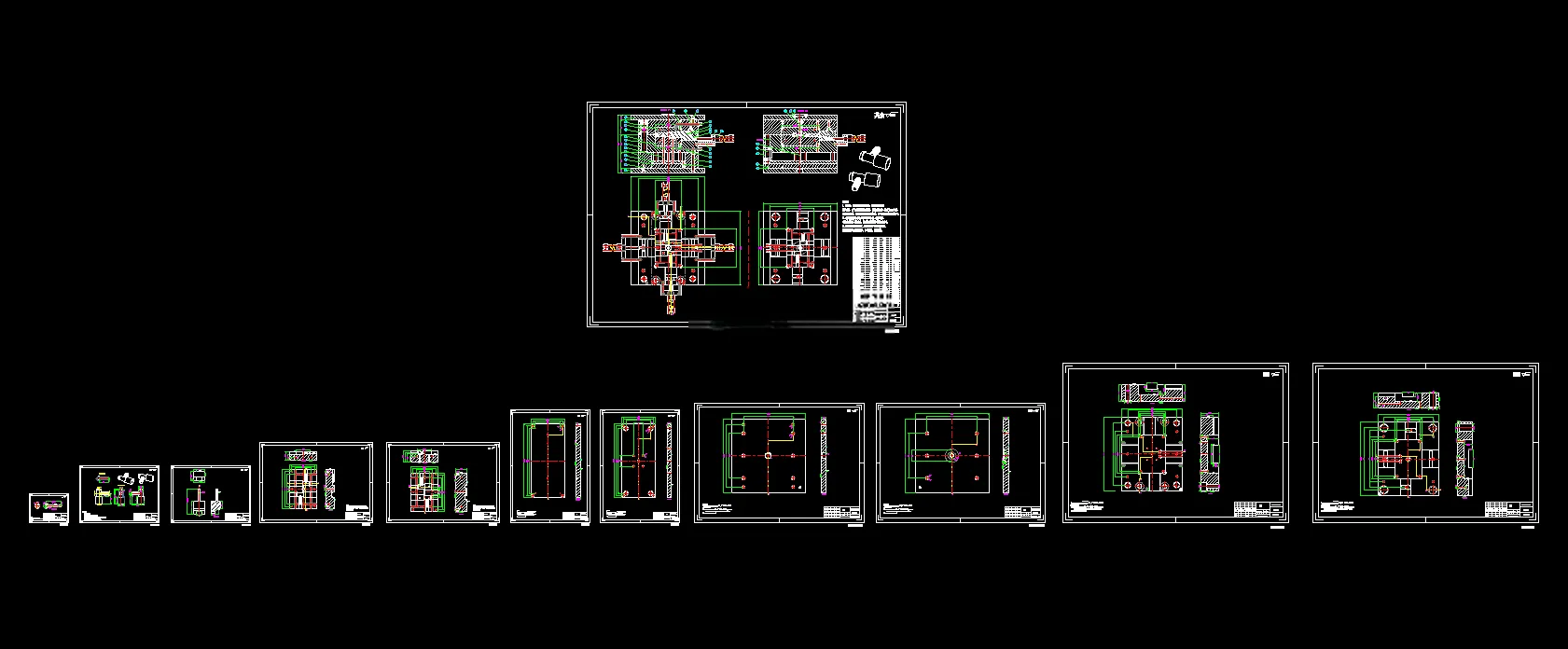

CAD版本图纸，共12张

UG三维图一份

摘要

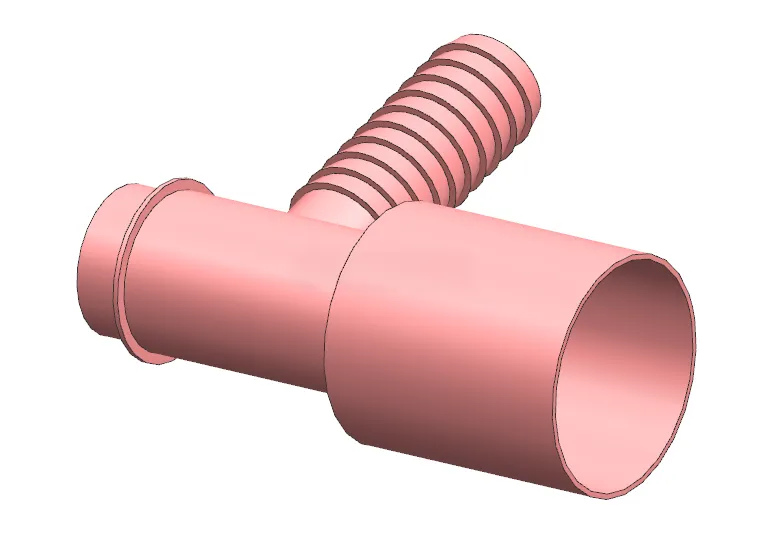

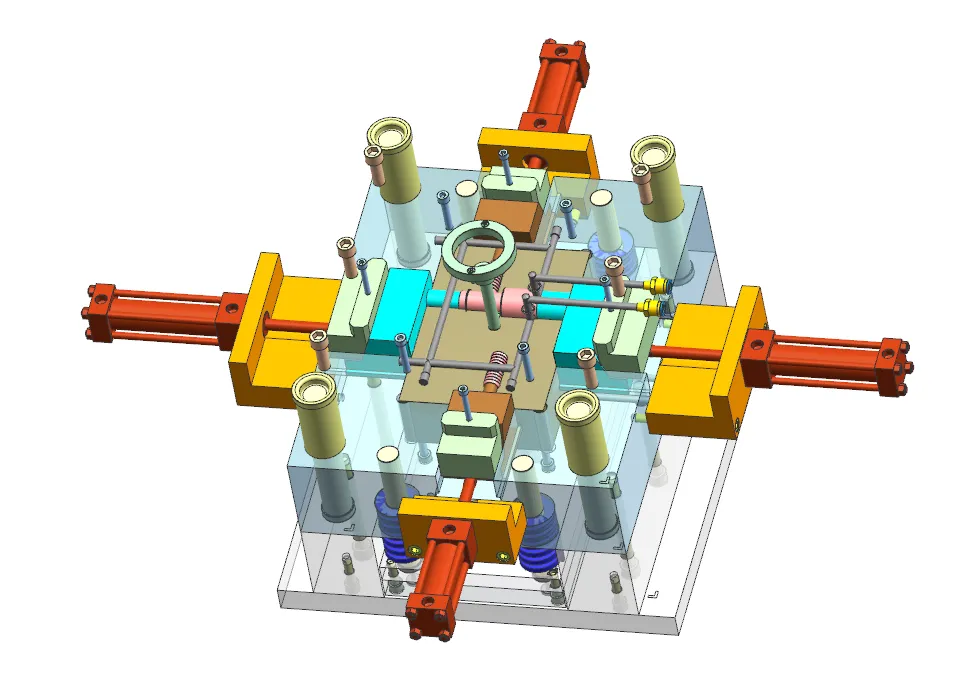

本设计对象为 PVC 材质家用三通管道配件，塑件为空心三通结构，存在侧向孔位，精度按 MT4MT5 执行，借助 UG 完成三维建模，CAD 绘制模具工程图。模具采用一模两腔两板 CI 型标准模架，对称布置型腔，选用侧浇口进料，设计主流道、圆形分流道、Z 型拉料杆与冷料穴组成浇注系统。 成型零件采用整体镶嵌式型腔与型芯，结合 PVC 收缩率完成型腔、型芯工作尺寸、型腔壁厚与底板强度计算校核；因塑件带有侧向孔，采用**油缸式滑块抽芯机构**并完成抽芯距计算；脱模选用推杆推出机构，依靠分型面与零件配合间隙实现排气；冷却系统采用环绕式水冷水道，保障模具温度均匀。 选定 XSZY1000/450 注塑机，对模具闭合高度、开模行程、顶出行程、注射量、锁模力等参数逐项校核，各项参数均满足设备使用条件。整套模具结构合理，便于加工维修，可实现该管道配件大批量注塑生产，保障塑件成型质量。
