作品包括：

Word设计说明书1份

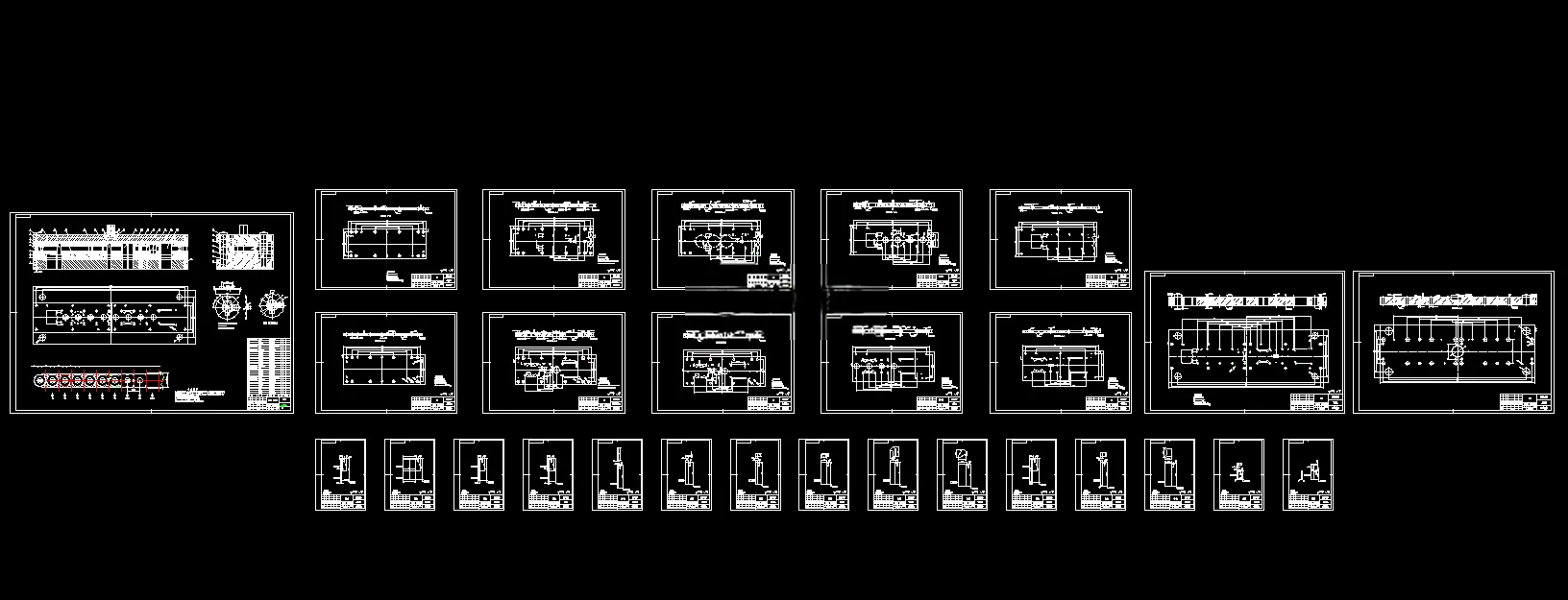

CAD版本图纸，共28张

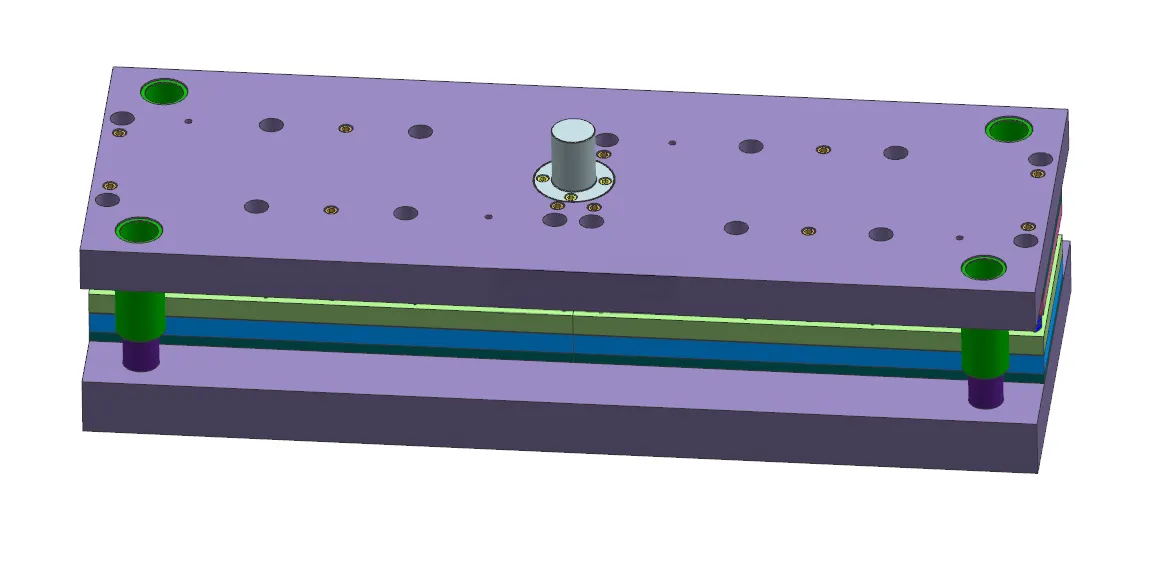

UG三维图一份

摘要

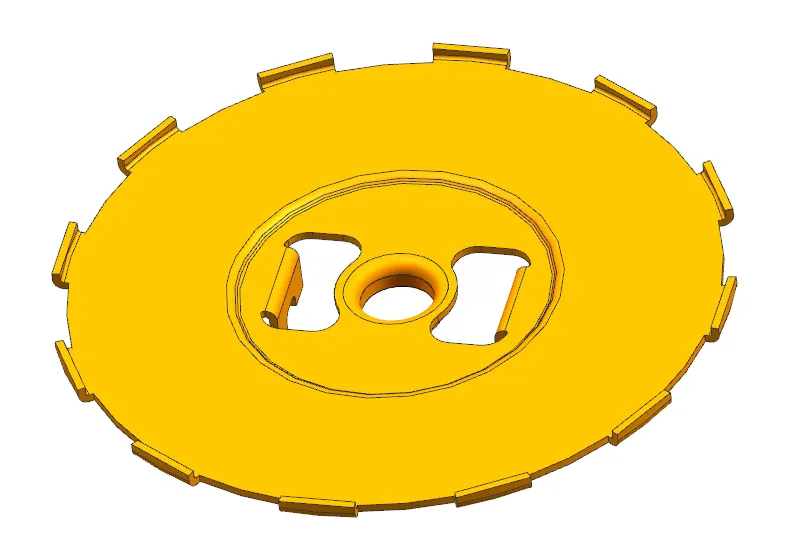

本设计对象为Q235材质固定盖板，料厚1.2mm，零件包含冲孔、翻边、起伏成型、多处弯曲结构，未注尺寸按IT14级。对比单工序模、复合模方案后，确定采用**9工位级进模**实现大批量连续冲压。 对比三种排样方案，选用双侧载体横排排样，送料步距105mm，条料宽度120mm，材料利用率63.32%；工位依次为冲侧刃与导正孔、起伏成型、冲孔切边、切边、翻孔、多道弯曲、落料，采用侧刃+导正销+浮升销组合完成条料定位。计算总冲压力1072.1kN，确定压力中心，选定冲裁、弯曲、翻边间隙，对弯曲回弹做工艺补偿，完成各工位凸凹模刃口尺寸计算。 模具选用四角四导柱钢板模架；凸、凹模采用Cr12模具钢，固定板、垫板选用45钢；采用弹簧弹性卸料机构。初选J23160开式可倾压力机，对公称压力、滑块行程、模柄孔、模具闭合高度逐项校核，模具闭合高度不满足安装要求，生产时需增设垫板调节。 整套模具可完成固定盖板全部冲压工序，采用CAD完成模具结构与装配图纸绘制，能够满足零件批量生产要求。
