作品包括：

Word设计说明书1份

开题报告一份

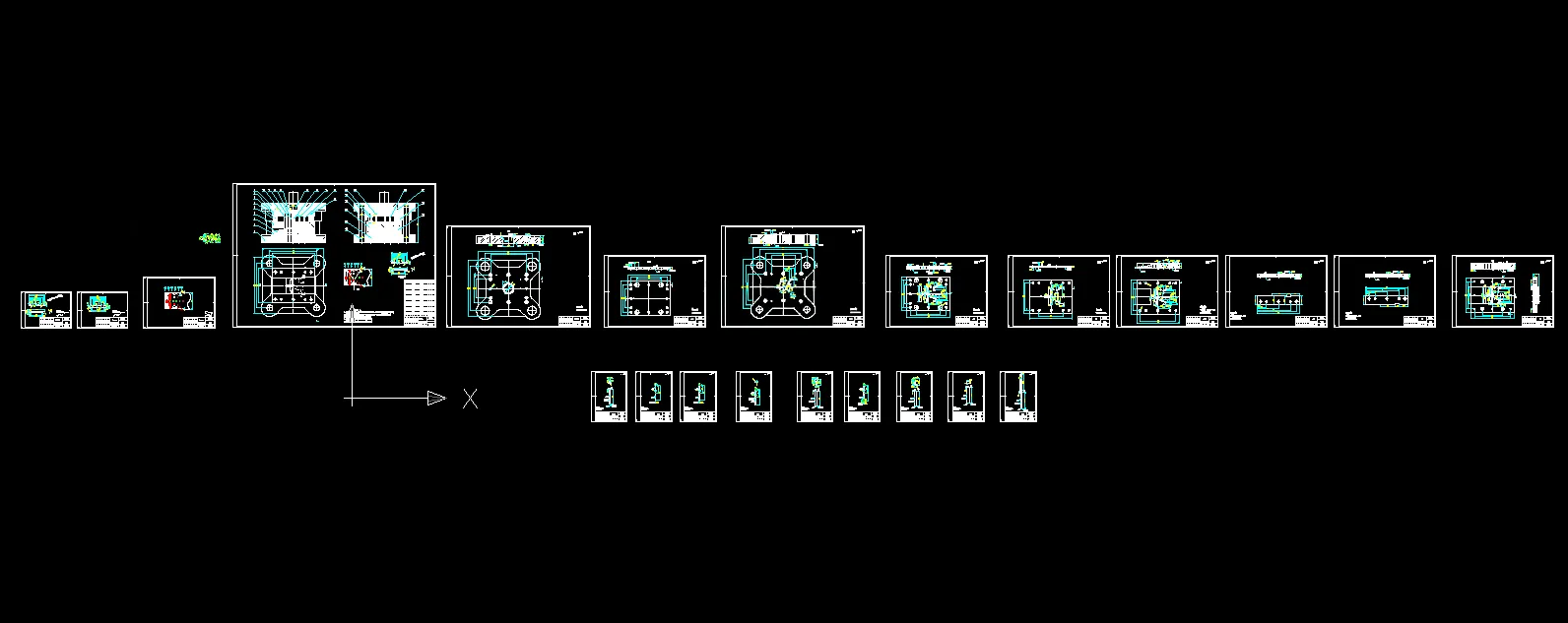

CAD版本图纸，共21张

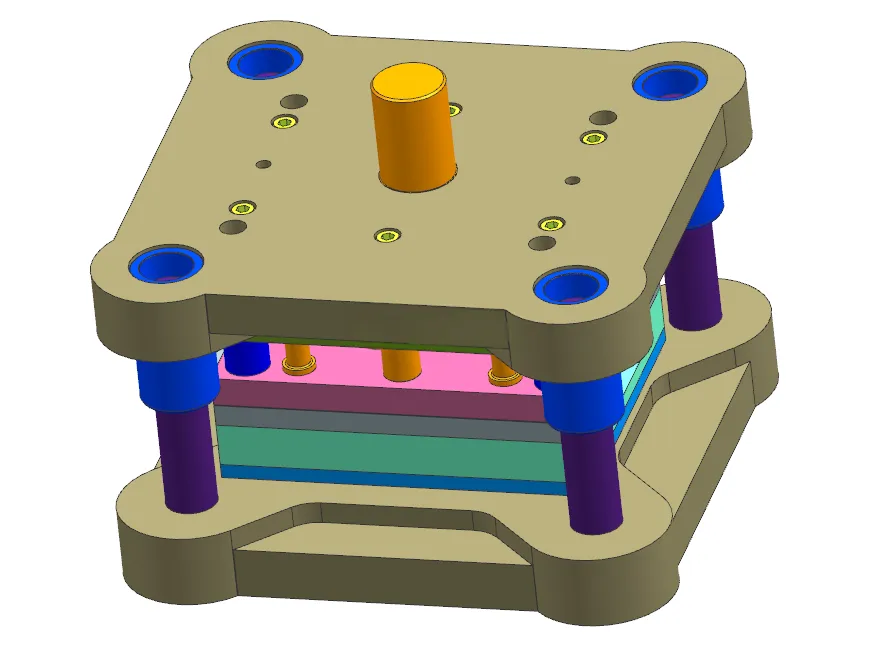

UG三维图一份

摘要

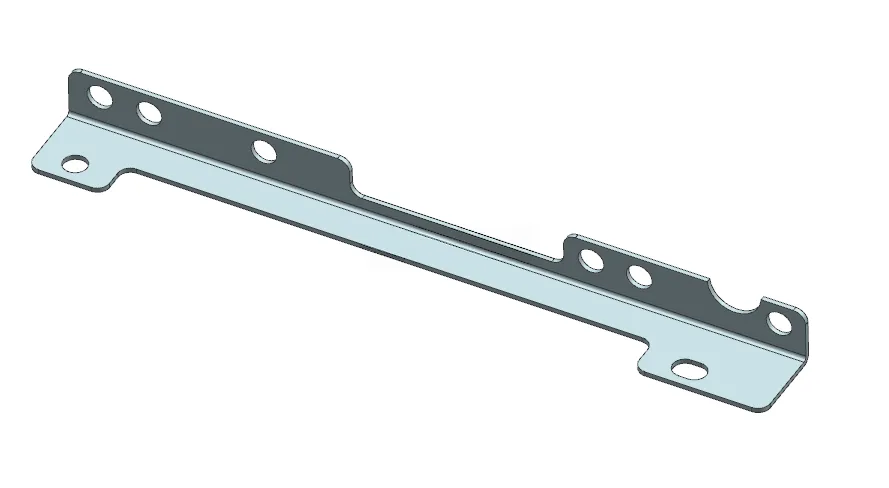

笔记本电脑硬盘固定支架级进冲压模具设计总结 本设计对象为SUS301不锈钢材质笔记本电脑硬盘固定支架，料厚0.6mm，零件包含多组冲孔与一处向下弯曲结构，未注尺寸按IT14级，生产为大批量，选用**6工位多工位级进模**完成冲裁、冲孔、切边、落料、弯曲连续冲压。 通过UG完成零件钣金展开，进行排样设计，步距19.5mm，条料宽度95.7mm，材料利用率55.9%。计算各工位冲裁力、卸料推件力、弯曲校正力，模具总工艺力276.1kN；完成压力中心、凸凹模刃口尺寸、冲裁与弯曲间隙、弯曲回弹核算。凹模选用Cr12，凸模选用T8A，确定模板厚度及外形尺寸。 模具采用四角四导柱钢板模架，主要包含凸模、凹模、卸料板、固定板、垫板等零件，凸模采用台阶式固定；依靠导正孔侧刃定位，弹性卸料板卸料。初选J2340开式可倾压力机，对公称压力、滑块行程、模柄孔、模具闭合高度逐项校核，模具闭合高度230.6mm，生产时需增加垫板适配压力机安装高度。整套模具依靠CAD、UG完成建模出图，可实现零件自动化连续冲压，满足批量生产要求。
