作品包括：

Word设计说明书1份

开题报告一份

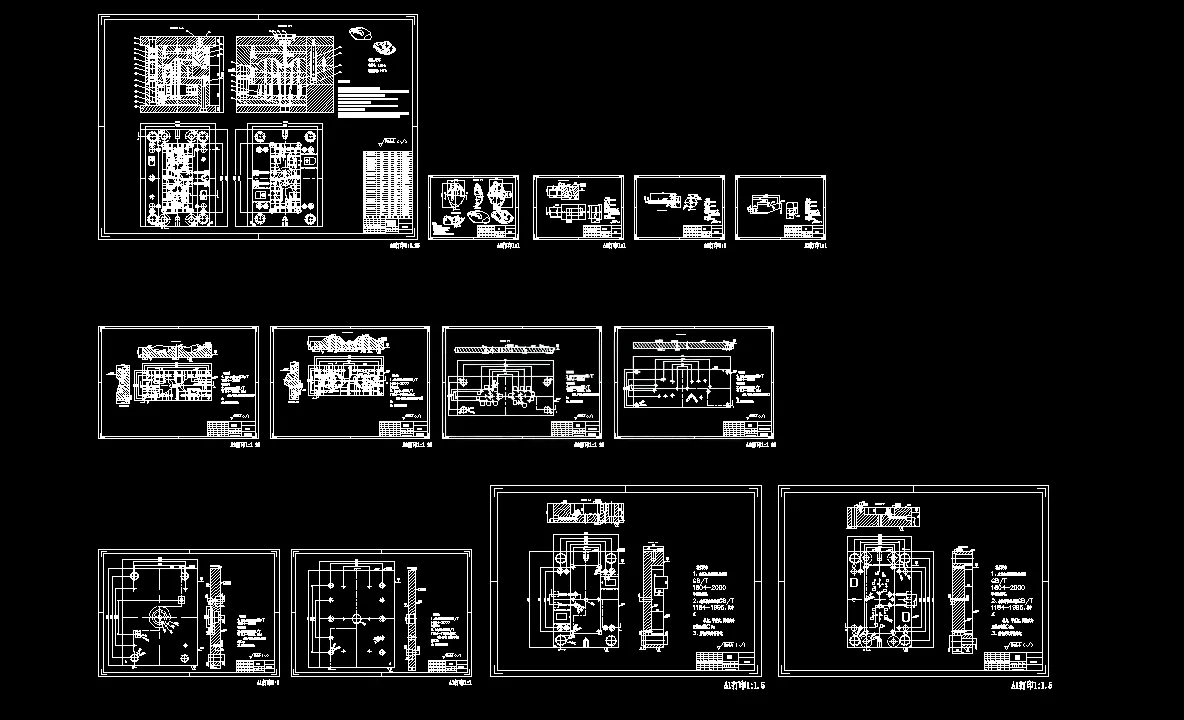

CAD版本图纸，共13张

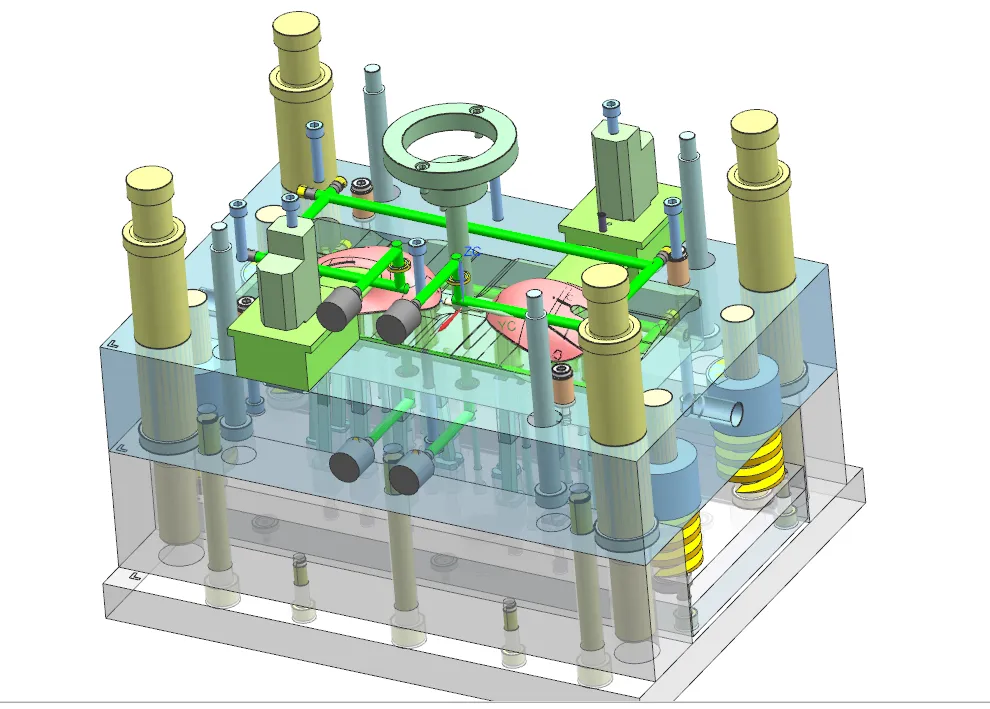

UG三维图一份

摘要

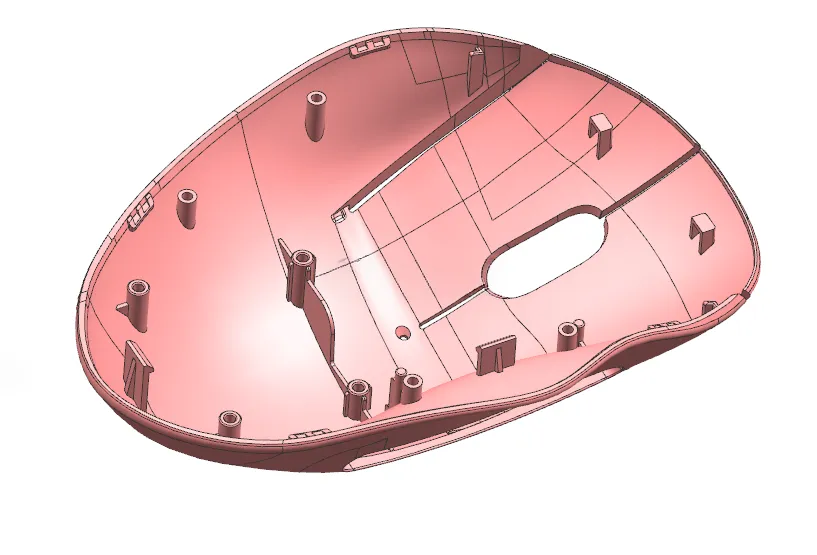

本设计对象为ABS材质鼠标按键，塑件外形尺寸79.51×112.7×39.66mm，平均壁厚1.41mm，单件体积15.33cm，质量16.09g，关键配合尺寸按MT4级，其余MT5级，材料收缩率取0.5%。 模具采用**一模两腔**布局，分型面选塑件最大轮廓位置；浇注系统选用潜浇口，设计主流道、圆形截面分流道，搭配Z型冷料穴与拉料杆，依靠分型面与推杆间隙实现排气。塑件存在倒扣，设置斜导柱滑块侧向抽芯机构，完成抽芯行程与结构设计。 成型零件采用镶嵌式型腔、型芯，完成型腔与型芯成型尺寸计算；冷却系统采用环绕式水冷回路，合理布置冷却水道。推出机构布置12根φ5推杆实现均匀顶出，完成脱模力与推杆强度校核，配置复位机构。选用GCI型标准模架，匹配HTF160X1A卧式注塑机，依次校核注射容量、锁模力、注射压力、模具安装厚度、开模及顶出行程，各项参数均满足生产要求。 整套模具借助UG完成三维建模与CAD工程图纸绘制，结构动作可靠，可实现鼠标按键大批量注塑生产，保障塑件成型质量。
