作品包括：

Word设计说明书1份

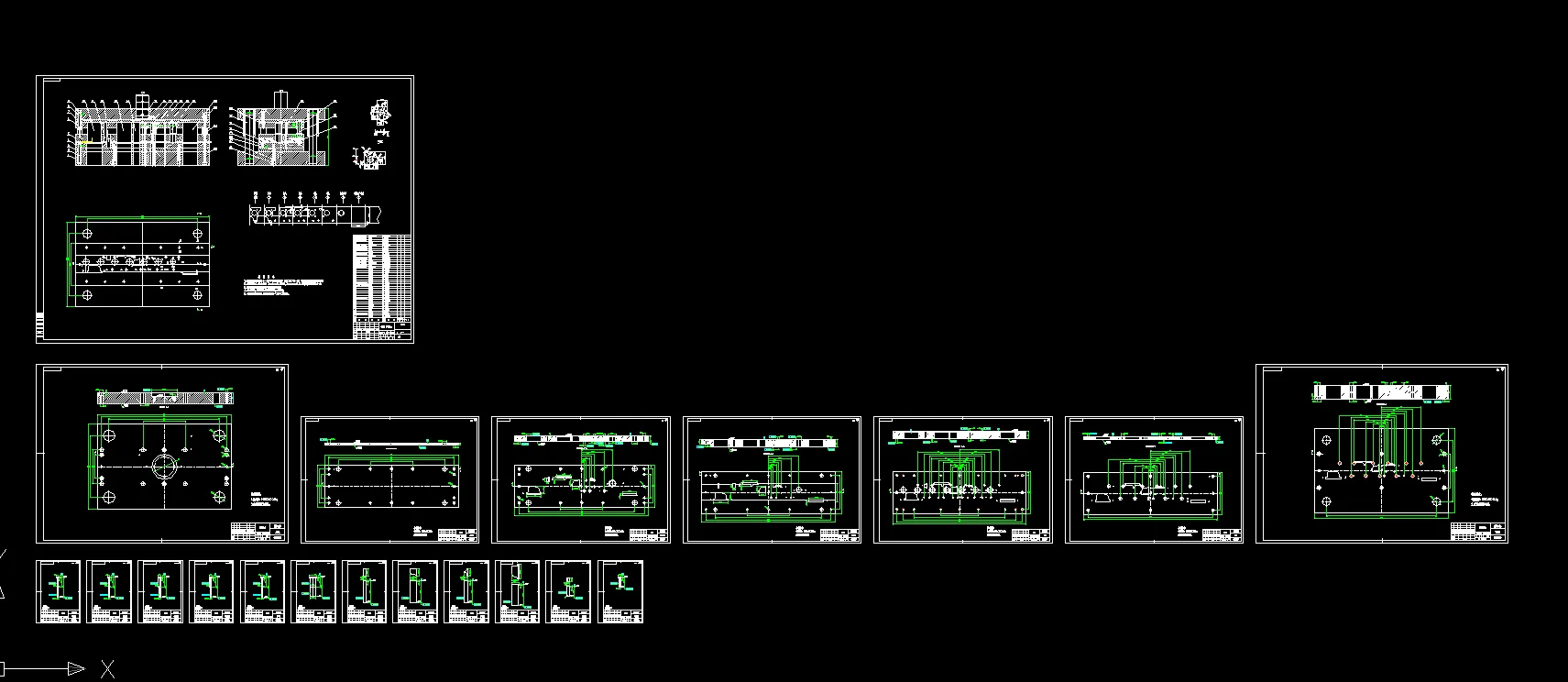

CAD版本图纸，共20张

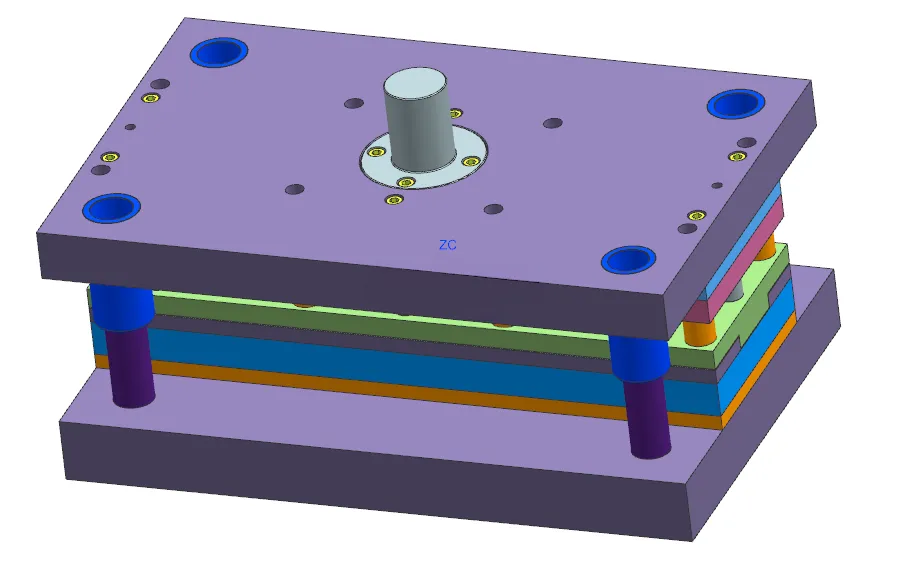

UG三维图一份

摘要

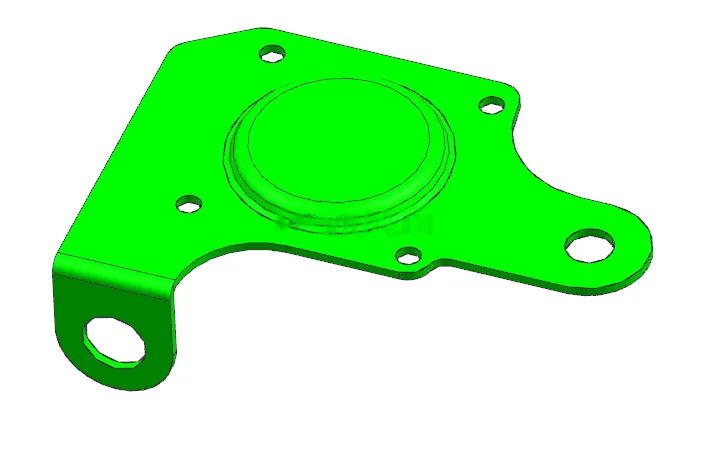

本设计对象为Q235材质安装支架，板料厚度1.2mm，零件包含冲孔、起伏成型、V型弯曲等特征，未注尺寸按IT14级，对比单工序模、复合模方案后，确定采用**8工位级进模**实现连续自动化冲压加工。 通过对比三种排样方案，选用单侧载体单排竖排排样，送料步距68.29mm，条料宽度77.02mm，材料利用率47.95%；工位依次为冲侧刃、起伏成型、多道冲孔、切边、弯曲、落料，设置导正销实现条料精定位。完成总冲压力354.4kN计算，确定压力中心，选取合理冲裁与弯曲间隙，对弯曲回弹进行补偿处理。 模具选用四角四导柱钢板模架；凹模、凸模采用Cr12模具钢，卸料板、固定板、垫板选用45钢；采用侧刃+导正销+浮料销组合定位，弹簧卸料板卸料。初选J2363开式可倾压力机，对公称压力、滑块行程、模柄孔、模具闭合高度逐项校核，模具闭合高度不足，生产时需增加垫板适配安装。 整套模具可完成安装支架连续冲压，满足大批量生产要求，采用CAD完成模具结构与工程图纸绘制。
