作品包括：

Word设计说明书1份

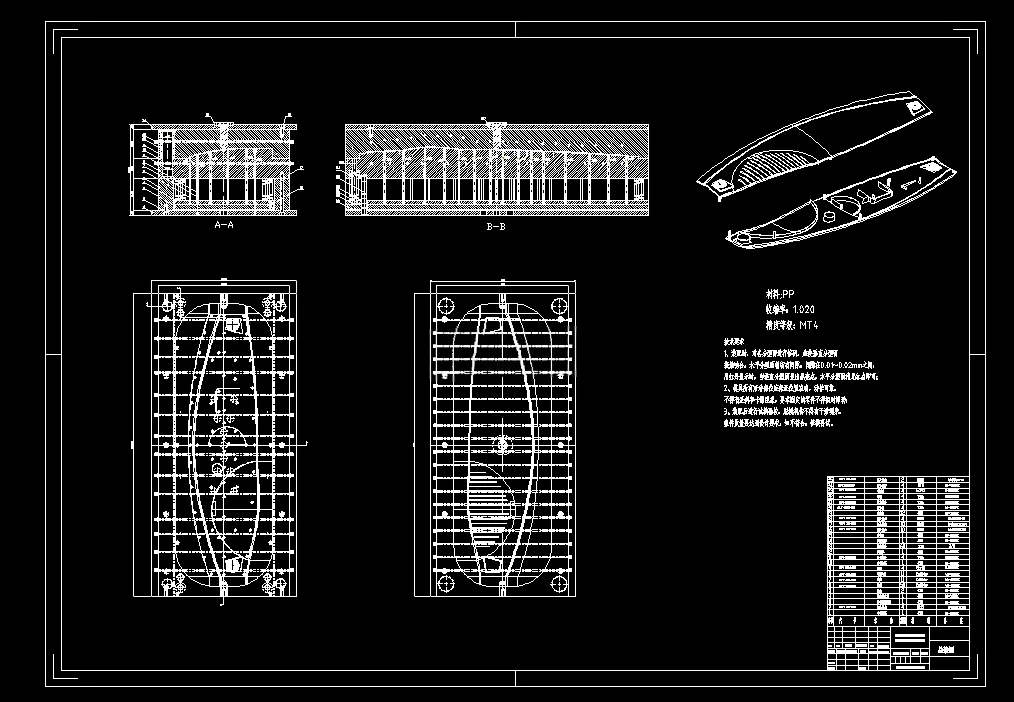

CAD版本图纸，共8张

UG三维图一份

摘要

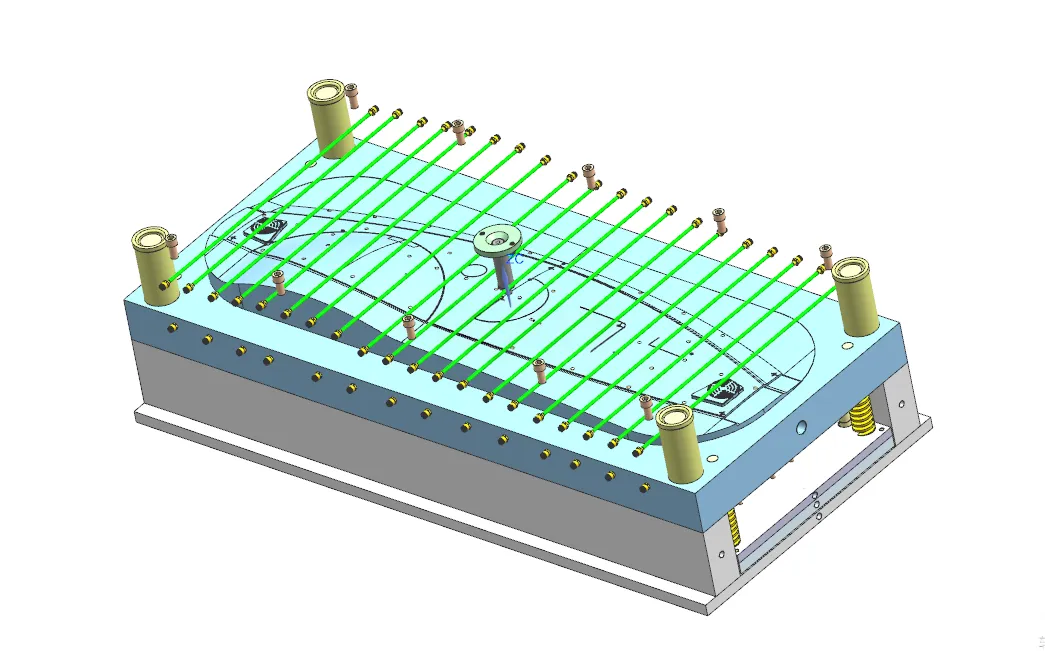

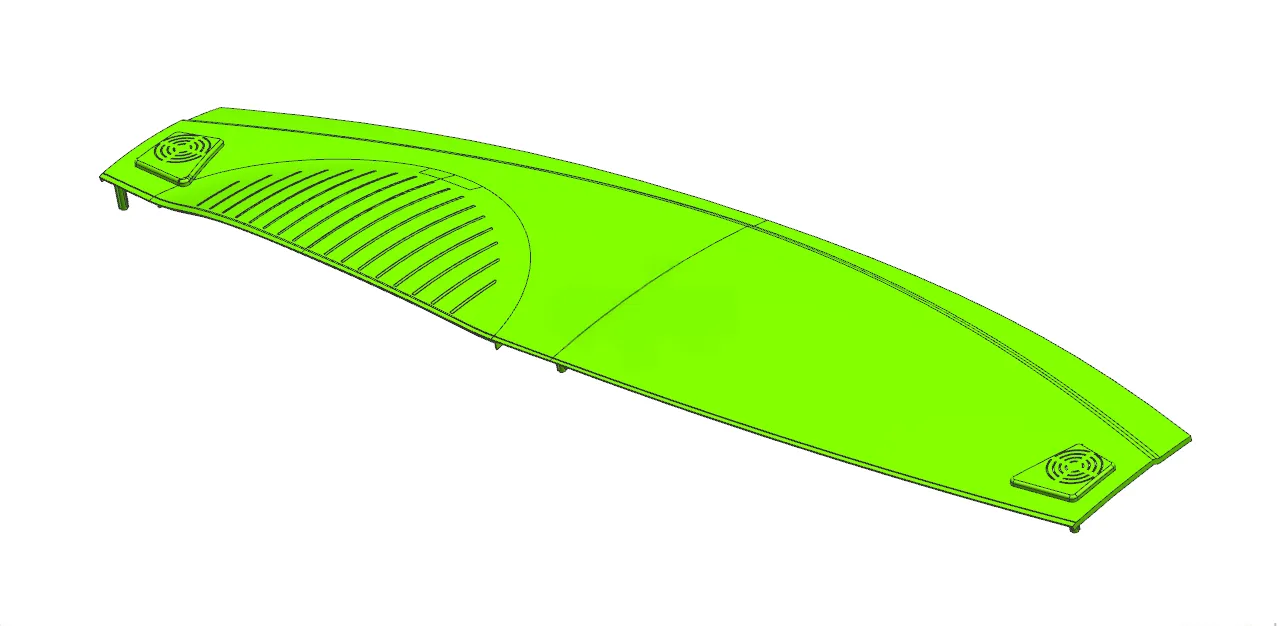

本文针对PP材质汽车仪表台上盖板开展两板热流道注塑模具设计。塑件属于大型薄壁壳体，平均壁厚2.48mm，精度MT4级，采用**一模一腔**布局，分型面选取塑件最大轮廓位置。 浇注系统采用热流道进胶，取消分流道与冷料穴，依靠分型面间隙完成排气；成型零件采用镶嵌式型腔、型芯，依据PP收缩率完成成型尺寸计算。推出机构采用推杆与推管组合均匀顶出，配备复位杆弹簧复位与导柱导套导向机构；冷却系统采用环绕式水冷回路，水道直径取12mm。 选用CI100230A220B150C240标准两板模架，匹配HTF1250X2A注塑机，完成注射量、锁模力、开模行程、安装尺寸校核。借助UG完成三维建模，并利用Moldflow开展模流仿真，对充填、压力、熔接痕、气穴及翘曲变形进行分析，仿真结果满足成型要求。模具结构可靠，可实现该汽车塑件批量生产，为大型热流道壳体模具提供参考。
