作品包括：

Word设计说明书1份

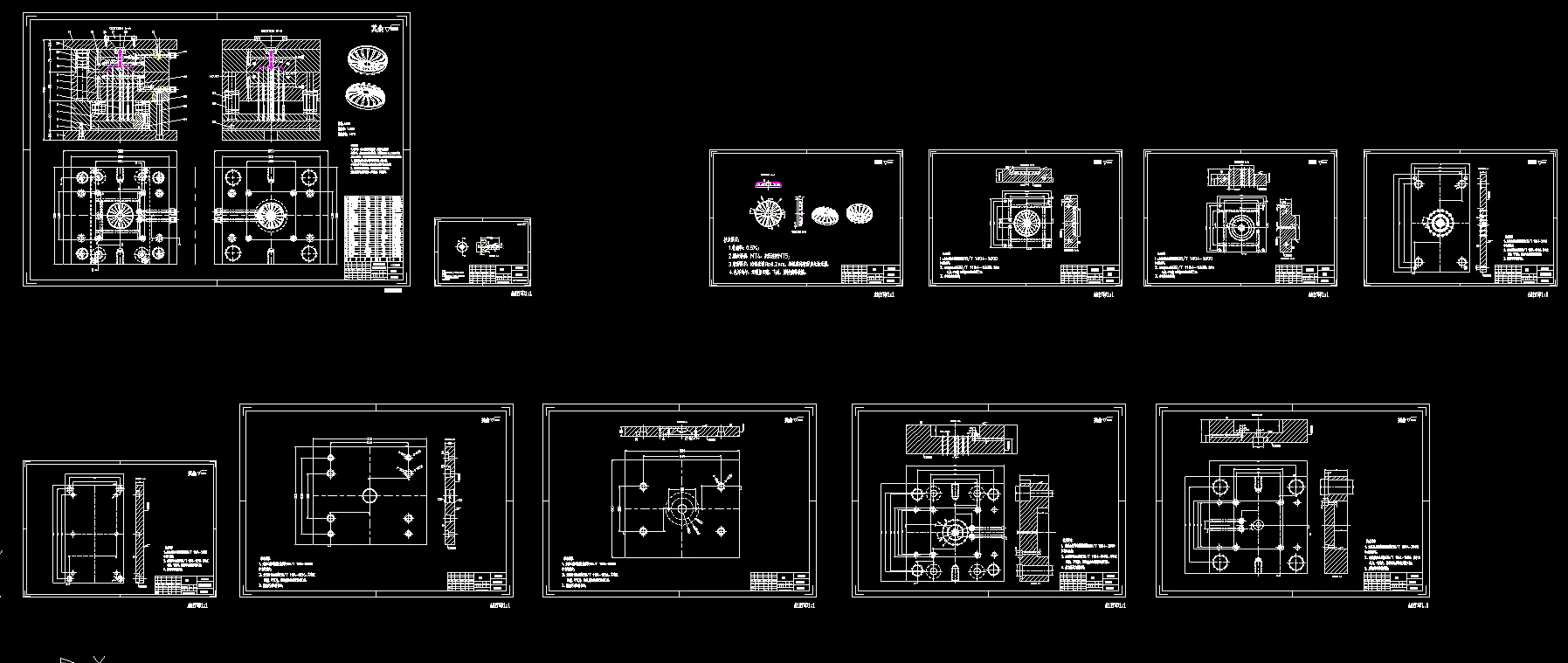

CAD版本图纸，共11张

UG三维图一份

摘要

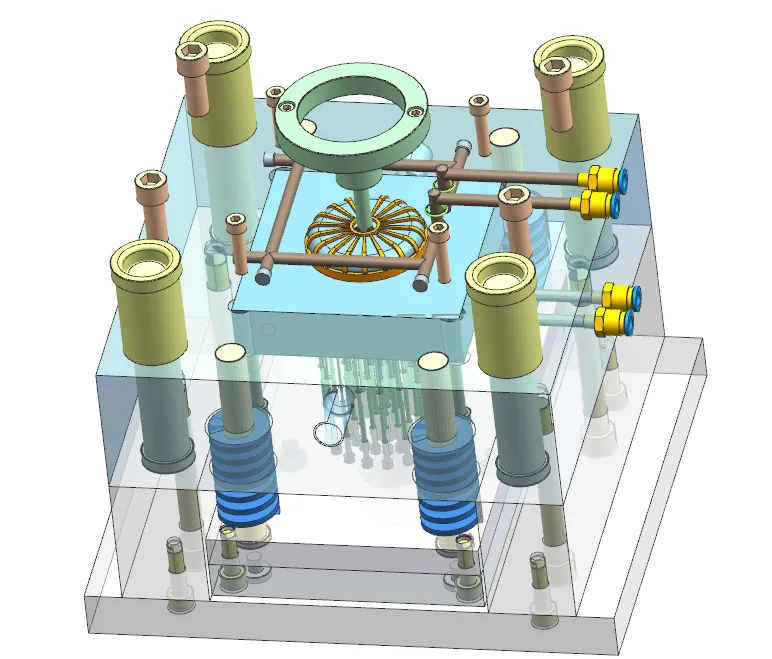

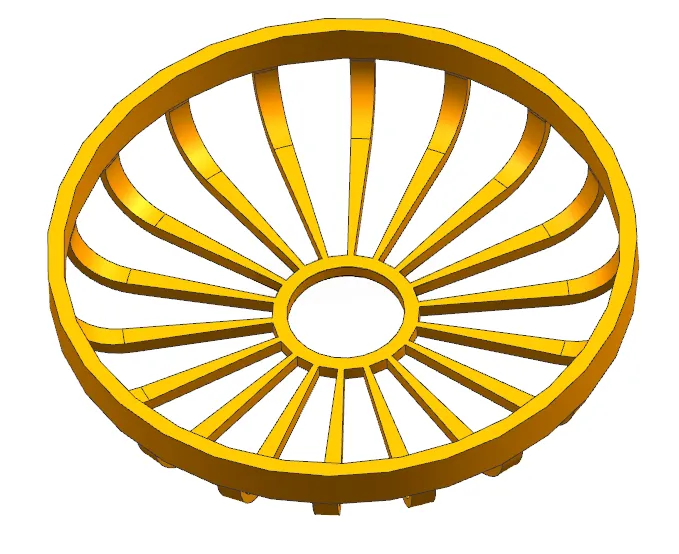

本课题以**ABS 材质电风扇上盖**为设计对象，塑件最大外形 80×80×16mm，壁厚约 0.88mm，精度 MT4。采用 UG 完成三维建模分模，CAD 绘制装配图与零件工程图，选用**一模一腔两板模**结构，匹配 XSZY250/160 卧式注塑机。 分型面选取塑件底部最大轮廓平面；浇注系统包含锥形主流道、圆形截面分流道、侧浇口，配置 Z 型冷料穴与拉料杆，并完成浇注系统剪切速率校核，依靠分型面与零件间隙实现自然排气。成型零件采用**组合镶嵌式型腔、型芯**，按 ABS 收缩率 0.5% 计算成型尺寸，对型腔侧壁做强度刚度校核。 脱模机构采用多根推杆顶出，搭配复位杆弹簧复位机构；动定模均采用环绕式水冷回路，计算冷却热量与冷却水流量，水道直径取 8mm。选用龙记 CI3030 标准大水口模架，对注射量、锁模力、注射压力、安装尺寸、开模行程逐项校核，全部参数满足注塑机要求。整套模具结构合理，能够实现电风扇上盖批量注塑生产。
