作品包括：

Word设计说明书1份

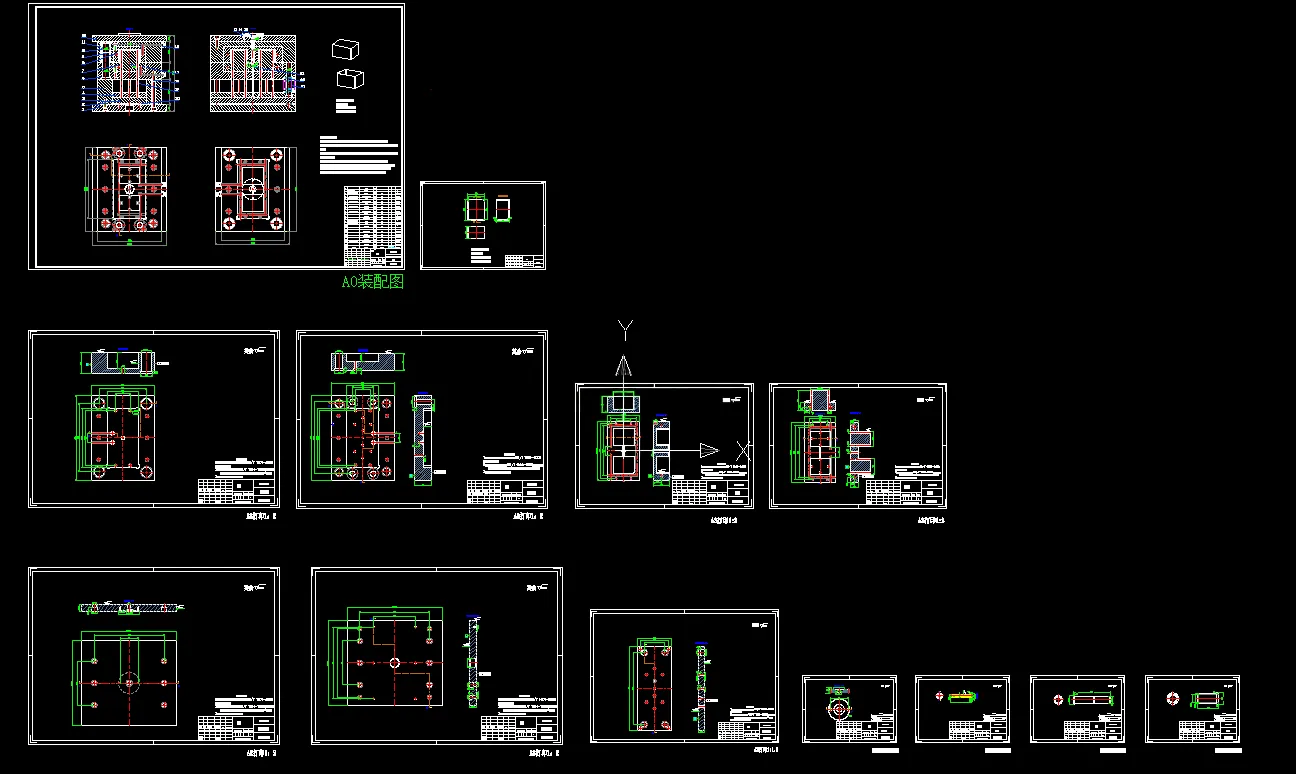

CAD版本图纸，共13张

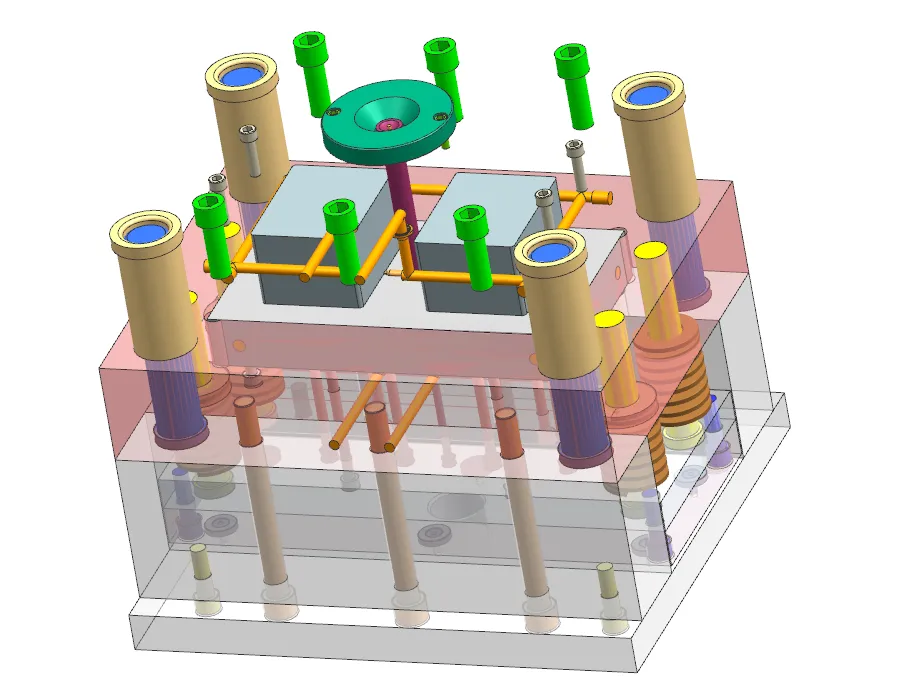

UG三维图一份

摘要

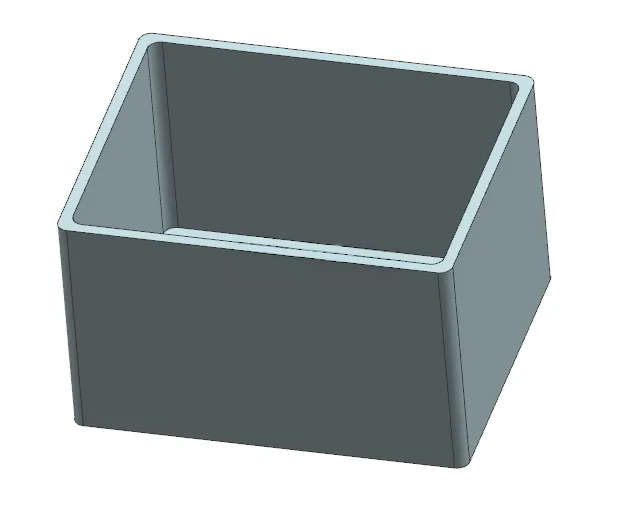

本课题以 PP 材质收纳盒为设计对象，塑件外形尺寸 80×100×60mm，壁厚 2.934.41mm，精度 MT4MT5。使用 UG 完成三维建模分模，CAD 绘制装配图与零件工程图，采用**一模两腔两板模**结构，选用 XSZY250/160 卧式注塑机。 分型面选取塑件底部最大轮廓平面；型腔对称排布；浇注系统包含圆锥形主流道、圆形分流道、侧浇口，配置 Z 型冷料穴与拉料杆。成型零件采用整体镶嵌式型腔型芯，按 PP 平均收缩率 1.6% 完成成型尺寸计算，对型腔侧壁、底板开展强度刚度校核。依靠分型面与推杆装配间隙实现排气。 脱模机构采用 4 根推杆顶出；冷却系统选用矩形环绕式水冷水道，水道半径 4mm。选用标准大水口模架，对模具闭合高度、开模行程、顶出行程、注射量、锁模力逐项校核，全部参数满足注塑机要求。模具结构简单，维修方便，可实现收纳盒批量注塑生产。
