作品包括：

Word设计说明书1份

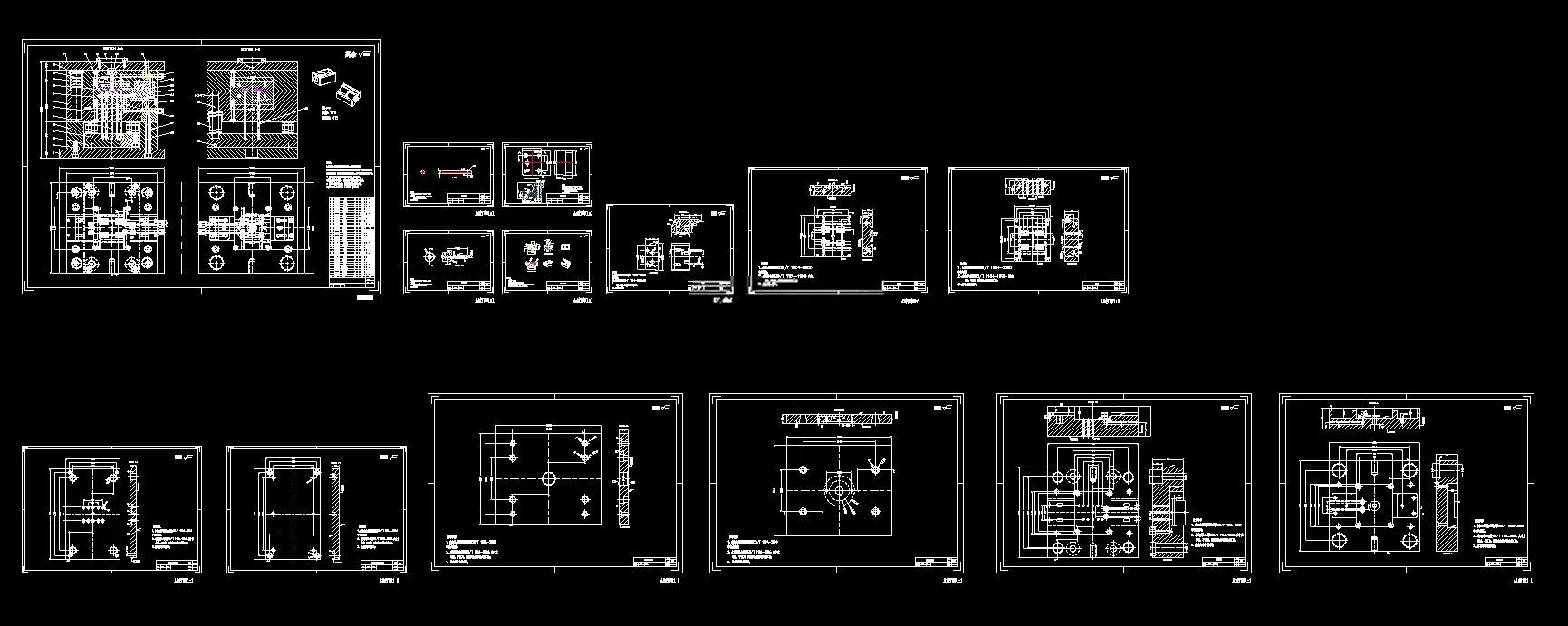

CAD版本图纸，共13张

UG三维图一份

摘要

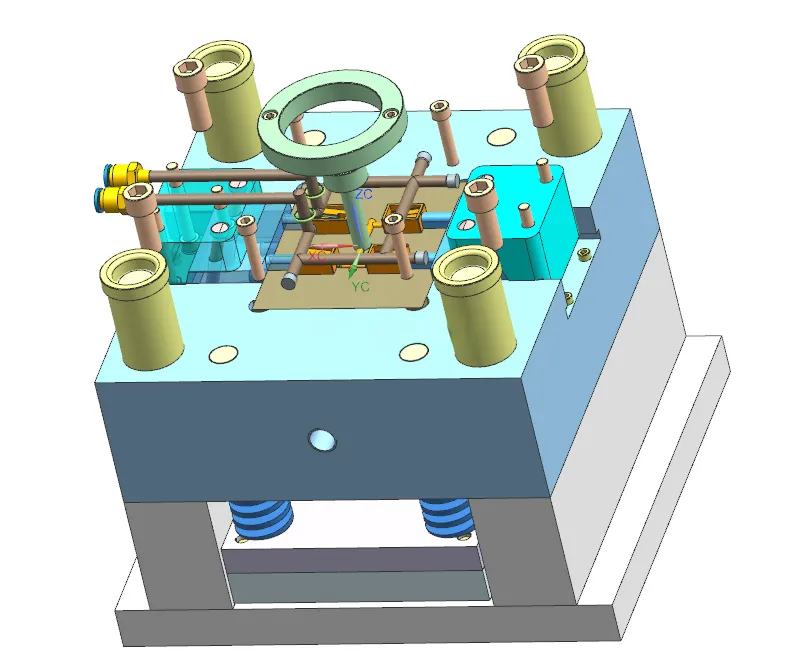

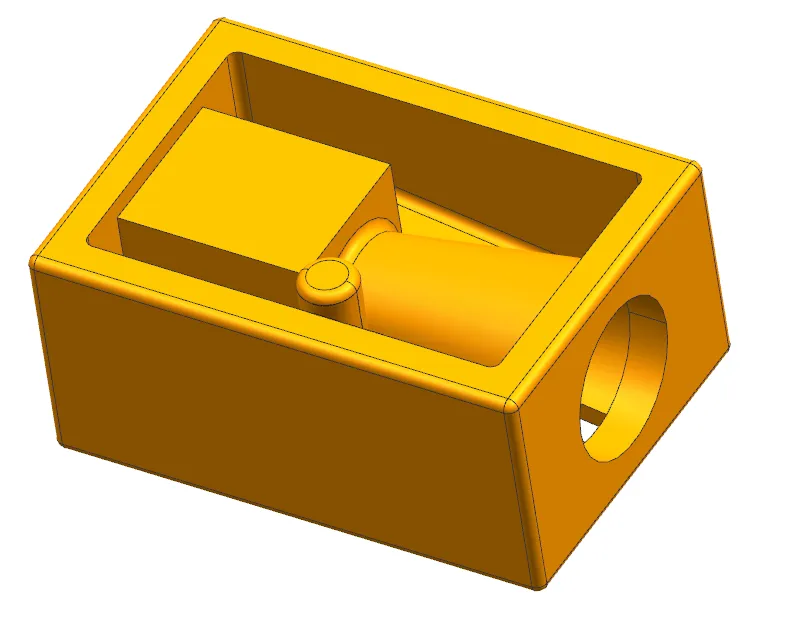

本课题对 PP 材质卷笔刀外壳开展注塑模具设计，塑件外形 26×18×12mm，精度 MT4MT5，借助 UG、CAD 完成塑件与模具建模、工程图纸绘制，采用**一模四腔两板模**结构，选用 XSZY250/160 卧式注塑机，还使用 Moldflow 开展模流仿真分析。 分型面选取塑件底部最大轮廓面；浇注系统包含锥形主流道、圆形分流道、侧浇口，配置 Z 型冷料穴与拉料杆，并完成剪切速率校核，依靠分型面、镶件与推杆间隙实现自然排气。成型零件采用镶嵌式型腔、型芯，按 PP 收缩率 1.6% 计算成型尺寸，并完成模仁侧壁强度校核。 塑件存在侧向倒扣，采用**斜导柱滑块抽芯机构**，完成抽芯距、抽芯力与斜导柱长度计算；脱模采用推杆顶出，搭配复位杆弹簧复位机构；冷却采用环绕式水冷回路，水道直径 8mm，完成冷却热量与冷却水流量计算。选用龙记 CI 型标准大水口模架，对注射量、锁模力、注射压力、安装尺寸、开模行程逐项校核，均满足注塑机参数。 通过 Moldflow 完成冷却填充保压翘曲仿真，分析填充时间、压力、熔接痕、气穴、冷却温差与塑件变形，仿真结果表明模具方案充填顺畅、变形量小，成型质量满足使用要求，模具适合卷笔刀塑件批量生产。
