作品包括：

Word设计说明书1份

开题报告一份

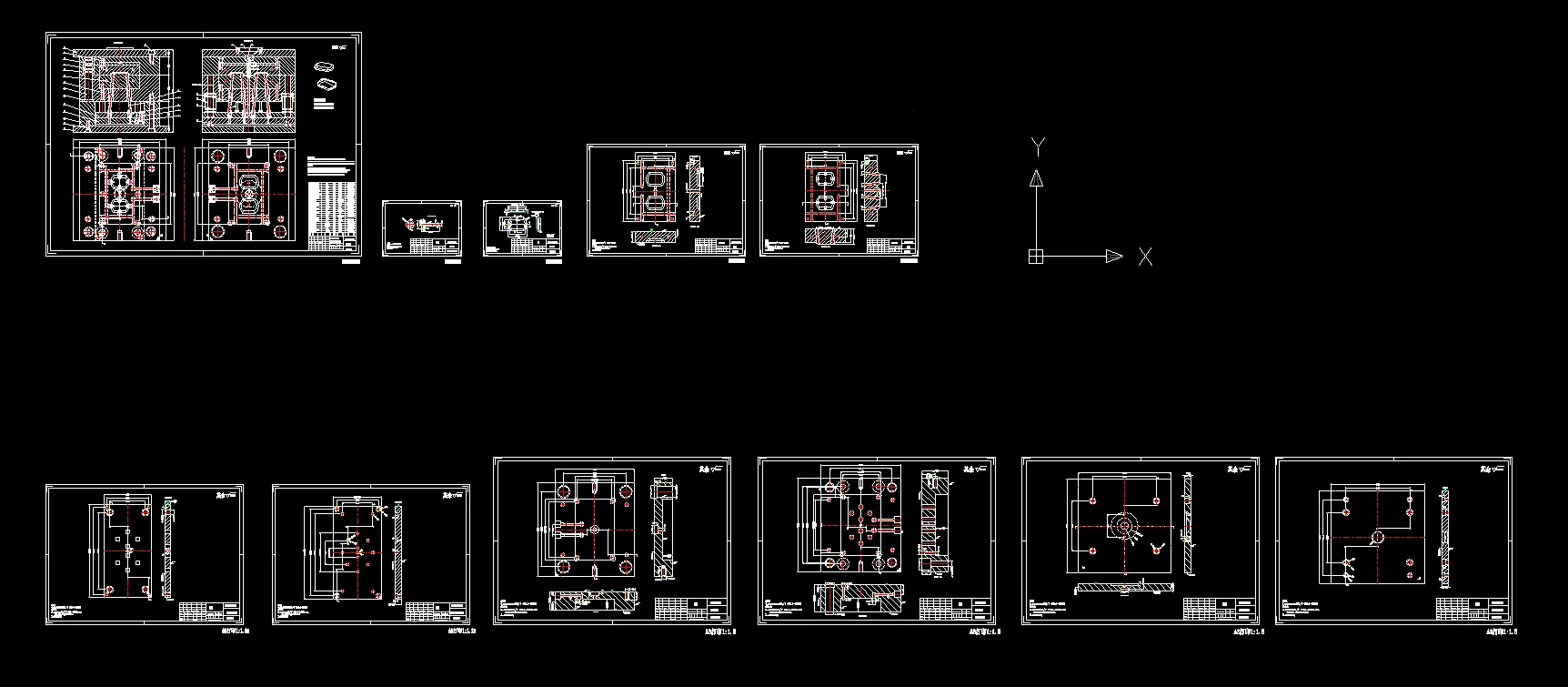

CAD版本图纸，共11张

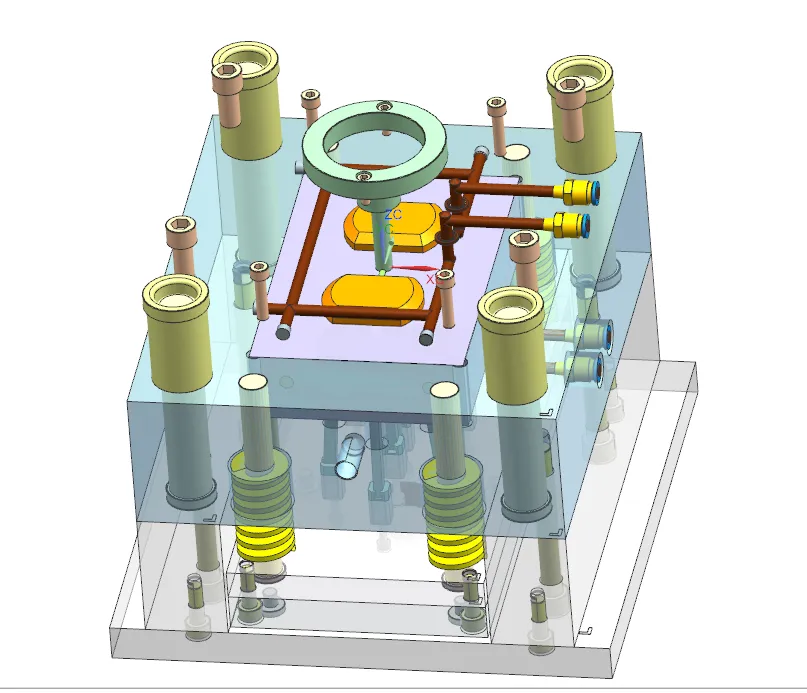

UG三维图一份

数控编程文件一份

摘要

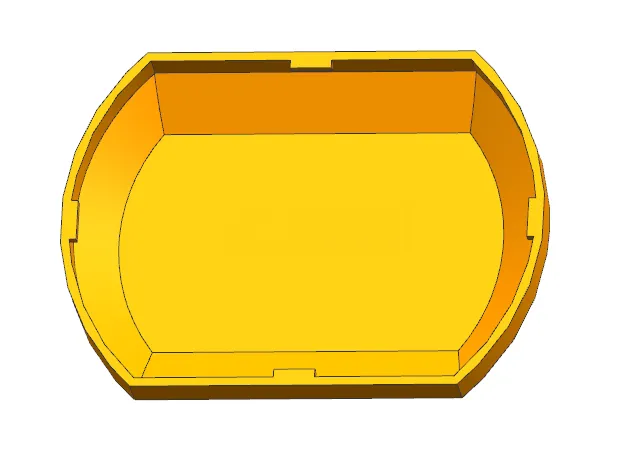

本课题完成扣锁式盒盖注塑模具三维设计，塑件尺寸70.6mm×52mm×10.50mm，采用PE材料，平均壁厚1.22mm，单件质量5.92g。先开展塑件工艺分析，研究PE成型参数，计算塑件体积、质量，为模具设计提供依据。 模具选用**一模两腔**布局，分型面设在塑件最大轮廓处；浇注系统由主流道、圆形分流道、矩形侧浇口、冷料穴与拉料杆组成，依靠分型面实现排气。针对盒盖内部倒扣，采用5°斜销（斜顶）完成内侧抽芯，抽芯行程2.9mm。完成型腔、型芯成型尺寸计算，型芯、型腔分别选用IT7、IT8精度等级。冷却系统采用直径8mm环绕式水冷回路，保障冷却均匀。 脱模采用推杆推出配弹簧复位机构，搭配导柱导套完成合模导向；选用海天XSZY250/160注塑机，CI型标准C模架，对注射量、锁模力、注射压力、开模行程、安装尺寸逐项校核，全部满足生产要求。 论文还增加模具成型零件数控加工部分，制定加工工艺路线，选定刀具与切削参数，完成型腔铣、平面铣、曲面精加工仿真与后处理，输出数控加工代码。整套模具借助三维软件完成建模仿真，结构合理，可实现扣锁式盒盖批量注塑生产。
