作品包括：

Word设计说明书1份

开题报告一份

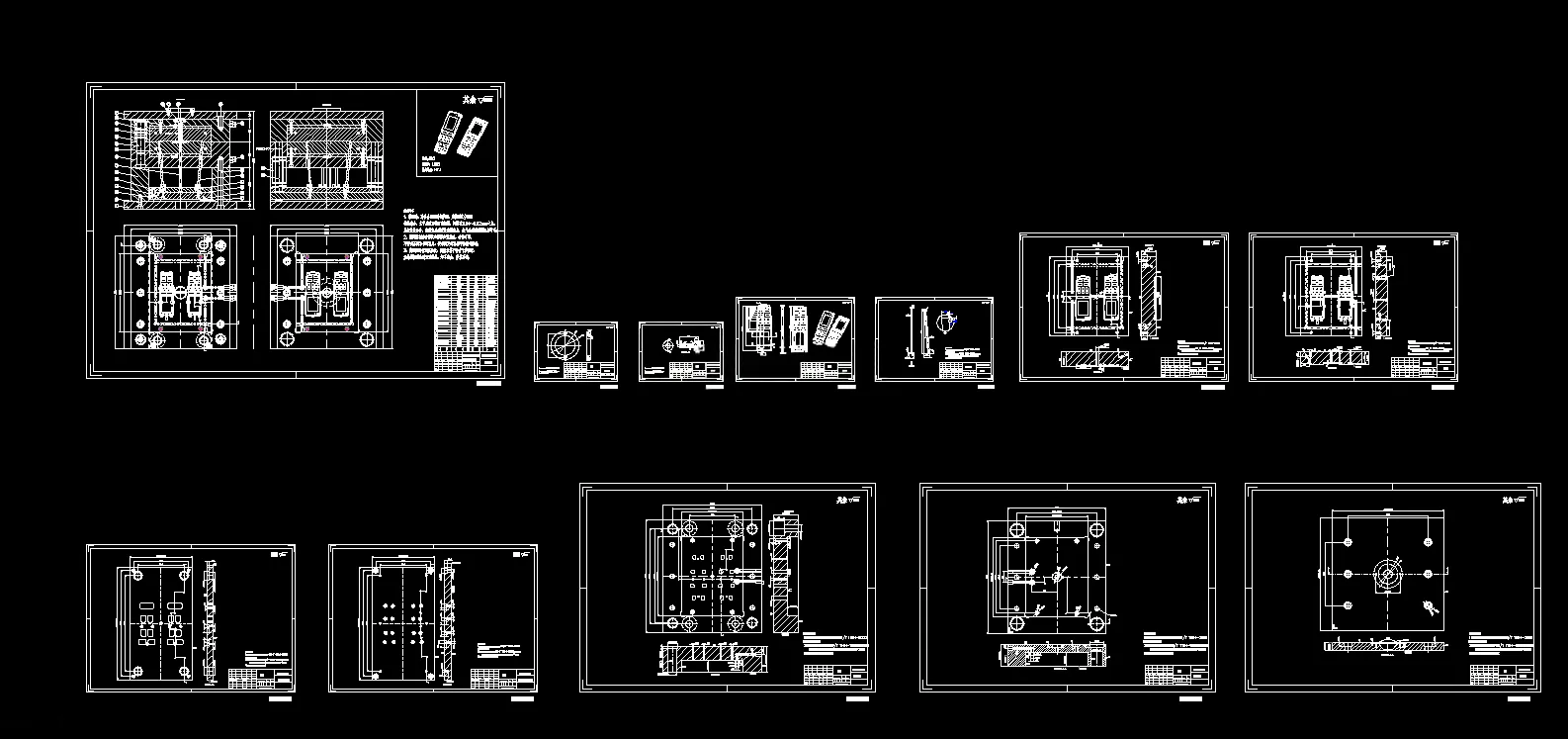

CAD版本图纸，共12张

UG三维图一份

摘要

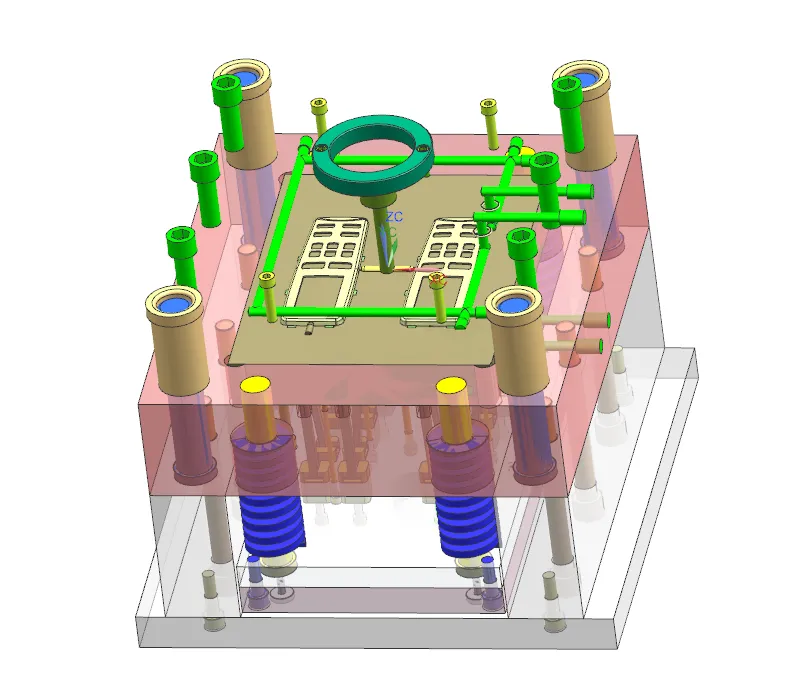

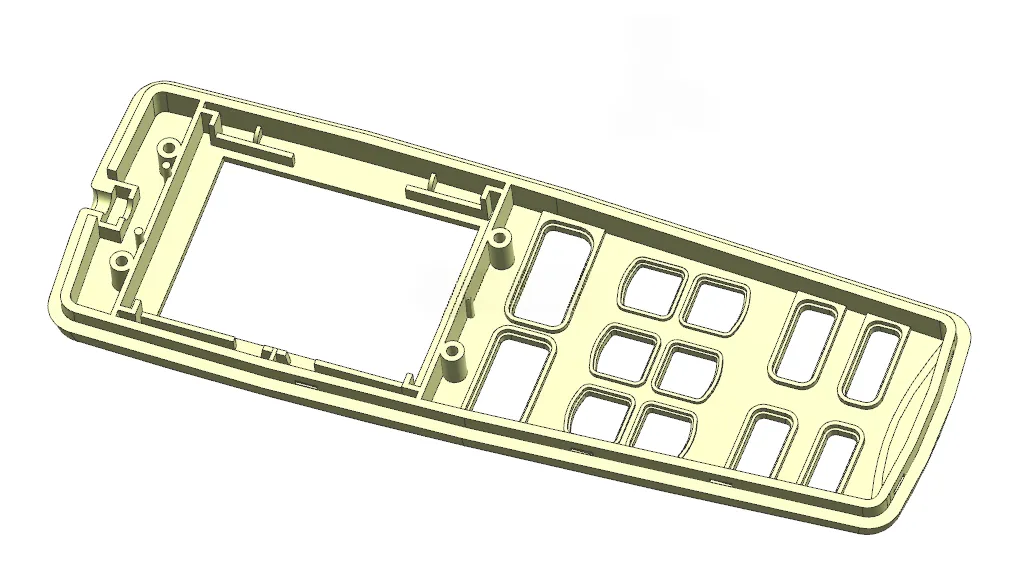

本文针对控制器外壳开展注塑模具三维设计，塑件外形尺寸54.42mm×157mm×11.60mm，选用ABS材料，平均壁厚1.30mm，收缩率0.005，单件质量16.18g。模具采用一模两腔对称布局，分型面设于塑件最大底面，浇注系统包含主流道、圆形分流道、侧浇口，设置Z型冷料穴，依靠分型面实现排气。 成型零件采用镶嵌式型腔、型芯，完成成型尺寸计算与强度校核；设计环绕式水冷冷却水道，均衡模具温度。脱模机构配置推杆推出、复位杆弹簧复位结构，采用斜销完成内侧倒扣抽芯，导柱导套实现合模导向。 选用XSZY500/350注塑机，搭配CI型标准模架，对注射量、锁模力、注射压力、安装尺寸、移模行程逐项校核，各项参数均满足生产要求。整套模具结构合理，可稳定完成控制器外壳注塑成型，具备实际应用价值。
